带减速结构直流行星驱动电机

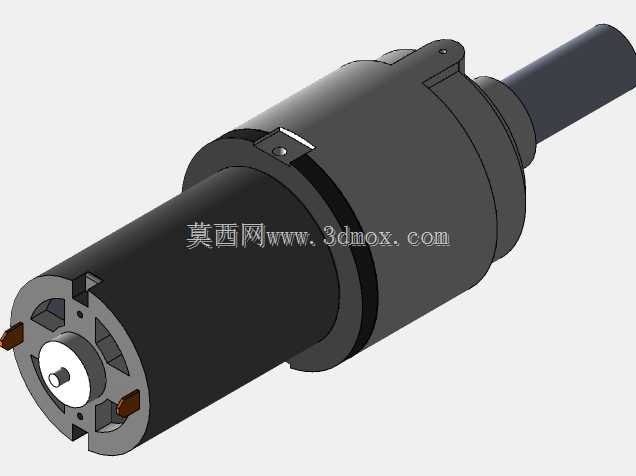

这款带行星减速结构的直流驱动电机，是小型传动系统里的核心动力部件，常应用在智能小家电传动、小型自动化输送模组、家用智能设备驱动、精密医疗器械进给机构这类对输出扭矩和安装空间有双重要求的场景里。和普通无减速的直流电机不同，它通过内置的行星齿轮组完成转速降低与扭矩放大，能在低电压供电的工况下输出足够的驱动力矩，避免普通直驱电机带载启动无力、转速过高难以匹配负载工况的问题。从结构设计来看，它采用同轴直连的布局，动力输出轴与电机转子、减速齿轮组保持同一轴线，整体外形为阶梯圆柱状结构，靠近输出端的减速段直径略大于后端电机主体段，这种布局能最大限度压缩径向安装空间，适配狭小的设备内腔安装需求。后端电机端盖预留了两个供电接片，采用直插式接线设计，不需要额外焊接接线端子，装配时可以直接卡在设备的供电弹片上，大幅提升产线装配效率；端盖同时做了定位缺口设计，安装时可以和设备基座的定位凸台配合，防止电机工作时因输出反作用力发生自转移位，保证传动精度稳定。输出轴采用光轴带扁位的结构，既可以直接套装传动齿轮、同步轮这类传动件，扁位结构也能传递更大扭矩，避免传动件和轴之间发生打滑空转。设计时充分考虑了安装边界，电机壳体上预留的环形安装槽可以配合卡箍快速固定在设备的安装基座上，不需要额外设计复杂的安装法兰，降低配套设备的结构设计难度；整体轴向尺寸紧凑，减速段和电机段的衔接处做了圆角过渡，既避免装配时锐边划伤操作人员，也能减少应力集中，提升壳体结构强度。在功能特性上，这款电机兼顾了直流电机调速范围宽、启停响应快的优势，搭配行星减速结构的高传动效率，能在持续带载工况下保持稳定的转速输出，运行噪音远低于普通蜗轮蜗杆减速的直流电机，适合对运行噪音有要求的民用设备场景。设计过程中对内部齿轮的啮合间隙做了优化控制，输出端的轴向窜动量控制在极小范围内，保证传动过程中不会出现明显的回程间隙，适配需要精准控制进给量的小型传动场景。
