吉他哇音效果踏板结构三维设计

本次设计的对象是电吉他演奏所用的哇音效果踏板，这类设备是电声乐器演奏领域的核心周边配件，广泛应用于电声乐队现场演出、录音室音频录制、个人乐器练习等场景，是吉他手塑造个性化音色的关键硬件设备。该踏板的核心功能是通过脚踏控制的电位器调节电路滤波参数，输出带有标志性“哇鸣”质感的音色，可适配布鲁斯、放克、硬摇滚等多种音乐风格的演奏需求，帮助演奏者实现动态的音色变化，丰富音乐表达层次。

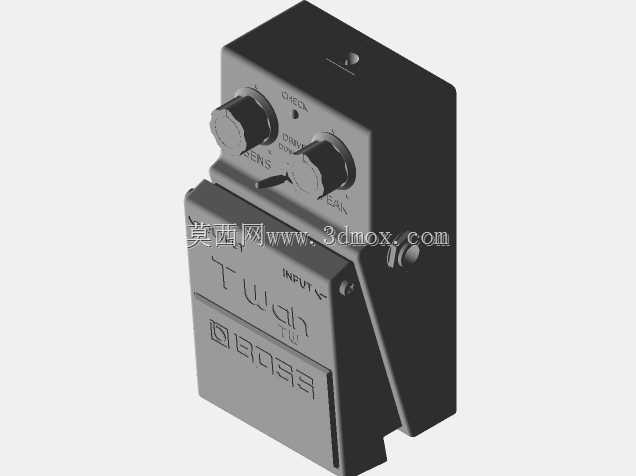

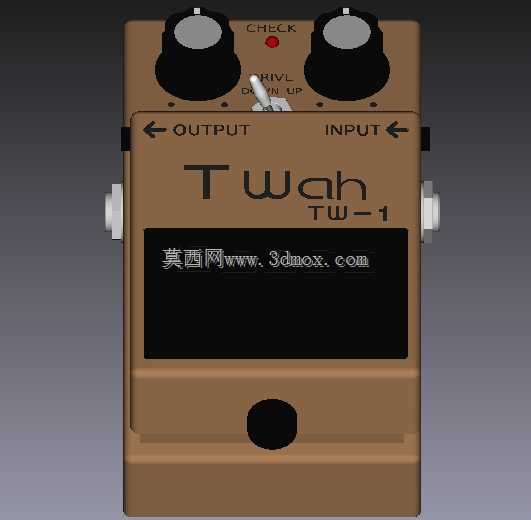

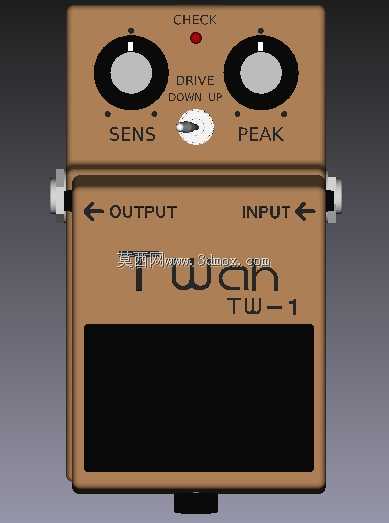

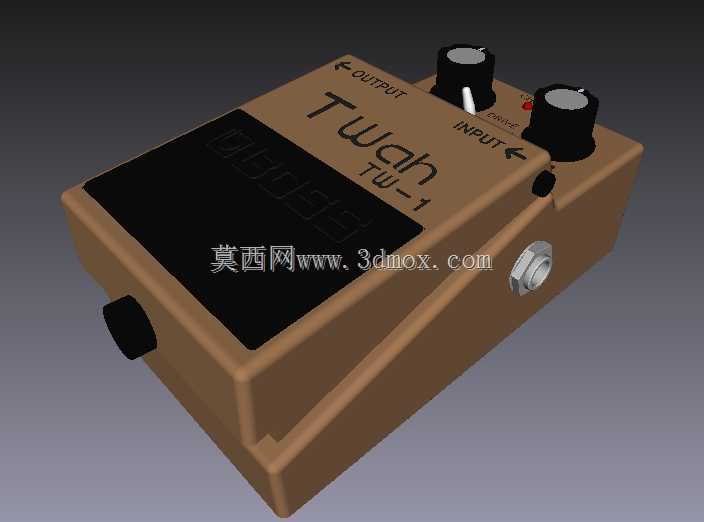

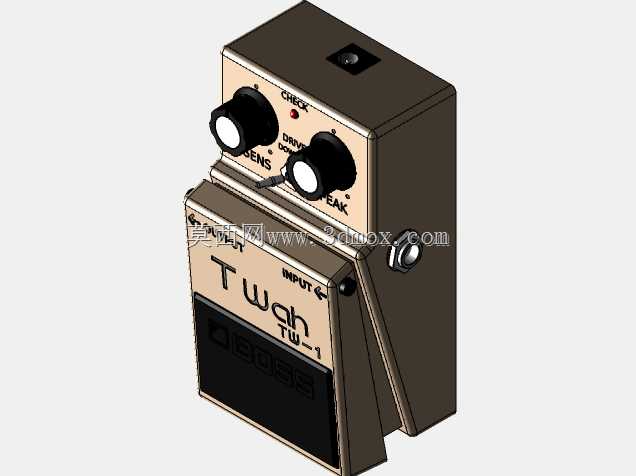

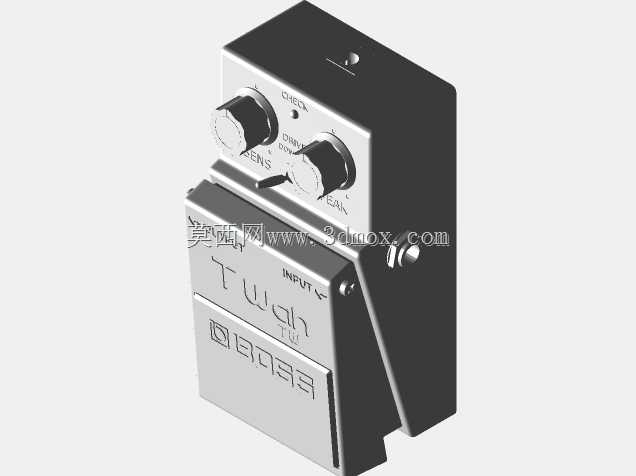

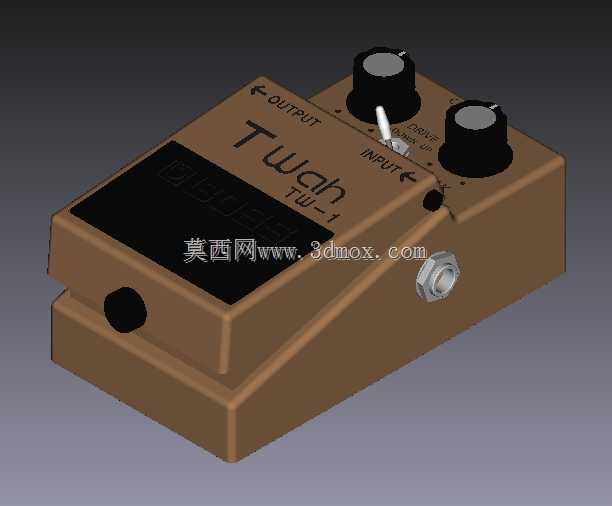

从产品功能特性来看，这款踏板采用经典的分体式踩踏结构，上半部分为可绕轴摆动的踩踏面板，下半部分为固定的基座壳体，壳体表面设置两个调节旋钮，分别用于控制效果深度与输出增益，侧面设置标准6.35mm音频输入、输出接口，可直接匹配常规电吉他与音箱的连接线材，无需额外转接头。踏板正面设置拨档开关，用于切换效果开启与旁路直通状态，踩踏时的摆动角度经过合理限位，既保证足够的控制行程来实现平滑的哇音过渡，又避免过度踩踏导致内部结构损坏，脚感阻尼经过调校，适配演奏时的脚部施力习惯，长时间踩踏也不易产生疲劳感。

在设计思路上，整体壳体采用方正带倒角的造型，既保留经典单块效果器的复古视觉风格，又通过圆角处理避免尖锐边角磕碰损伤，壳体内部预留充足的安装空间，可容纳电路板、电位器、连接导线、踩踏复位弹簧等全部内部组件，各接口与操作件的位置布局符合乐手的使用习惯：调节旋钮设置在踏板远端，避免踩踏时误触，接口设置在侧面，方便线材排布不干扰脚部操作。外形尺寸遵循常规单块效果器的通用边界，长宽高适配主流效果器板的安装格位，底部预留防滑垫安装位与效果器板固定螺丝孔位，既可以单独放置在地面使用，也可以固定在通用效果器板上与其他效果器组合排布，安装时无需额外改造，可直接适配市面主流的效果器固定配件，基座底部的走线槽位可引导线材沿壳体边缘排布，避免线材缠绕影响踩踏操作。壳体的壁厚经过合理设计，既保证足够的结构强度，承受演奏时的频繁踩踏冲击力，又控制整体重量，兼顾便携性与结构稳定性，各部件的装配间隙经过公差匹配，保证组装后踩踏动作顺畅无卡顿，旋钮转动阻尼均匀，接口插拔松紧适度，满足长期频繁使用的耐用性要求。
