数控等离子切割机线性行走驱动机构

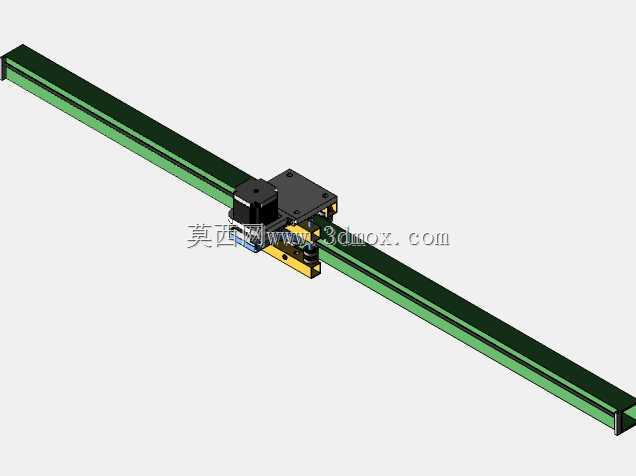

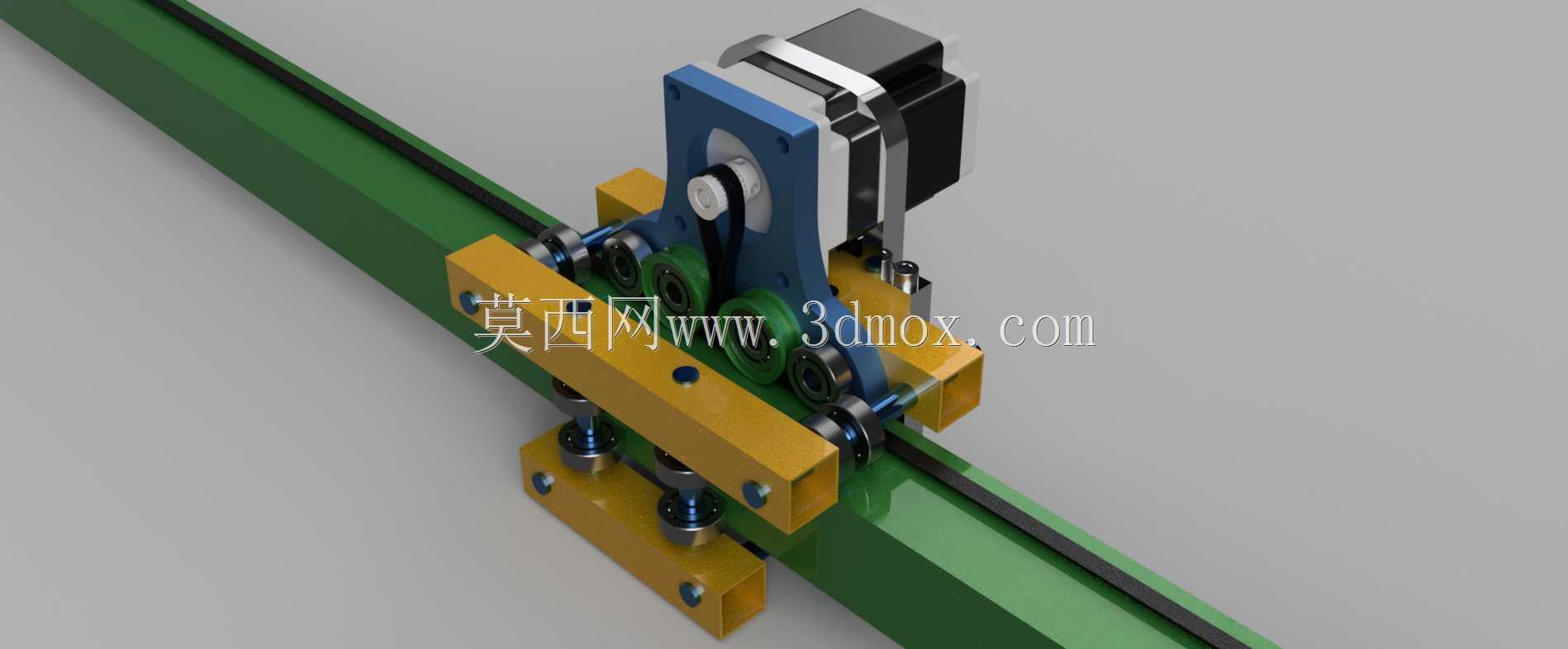

这款线性行走机构是专为数控等离子切割设备开发的核心运动部件，主要应用于中小型台式、悬臂式等离子切割设备的横向或纵向进给轴，承担切割头沿预设轨迹平稳移动的功能，可适配碳钢板、不锈钢板、铝板等多种金属板材的异形轮廓切割作业场景，在五金加工、广告标识制作、钣金下料等细分领域都能稳定发挥作用。整套机构采用夹持式导轨安装结构，通过多组对称布置的包胶滚轮卡合在标准工业直线导轨的上下及侧面，既保证了行走过程中不会出现侧向偏移或脱轨问题，又能通过滚轮的弹性形变抵消导轨安装带来的微小形位误差，大幅降低了现场安装调试的精度要求。驱动部分采用同步带传动方案，步进电机通过安装座直接固定在行走滑台上，电机输出轴连接同步带轮，与固定在导轨两端的同步带形成啮合传动，传动比恒定无滑差，能精准匹配数控系统发出的进给脉冲信号，保证切割过程中行走速度稳定，不会出现卡顿或速度波动导致的切割面锯齿、挂渣等质量问题。滑台主体采用模块化拼接设计，黄色的承载支架通过螺栓与蓝色的电机安装板连接，下方预留了通用的安装螺孔阵列，可以直接固定等离子割枪夹持器、调高器等配套部件，安装边界兼容市面上多数主流的等离子切割配件尺寸，不需要额外制作转接板即可完成装配。整套机构的滚轮偏心轴设计支持间隙微调，当长期使用出现滚轮磨损导致间隙过大时，只需要调整偏心轴的旋转角度就能重新张紧滚轮与导轨的配合间隙，不需要整体更换部件，日常维护成本极低。同步带采用齿面加布的耐磨材质，正常工况下使用寿命可达数千小时，张紧结构集成在滑台内部，调整时只需要拧动张紧螺栓就能改变同步带的张紧度，操作十分便捷。整套机构的整体宽度控制在导轨宽度的1.5倍以内，不会占用过多的设备台面空间，在多割头并排布置的切割设备上也能灵活排布，不会出现相邻机构干涉的问题。
