直列四缸四冲程内燃机曲柄连杆结构

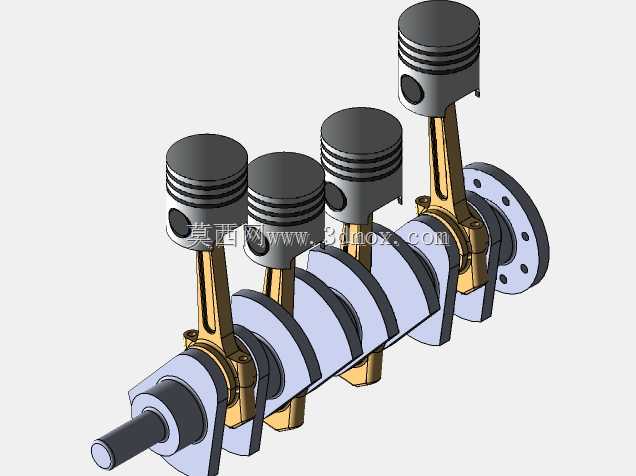

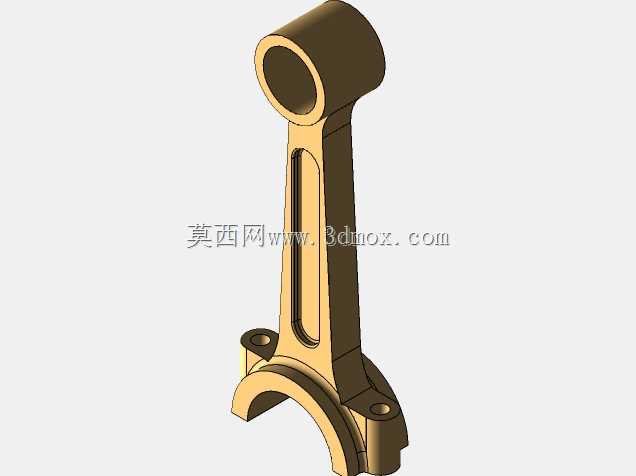

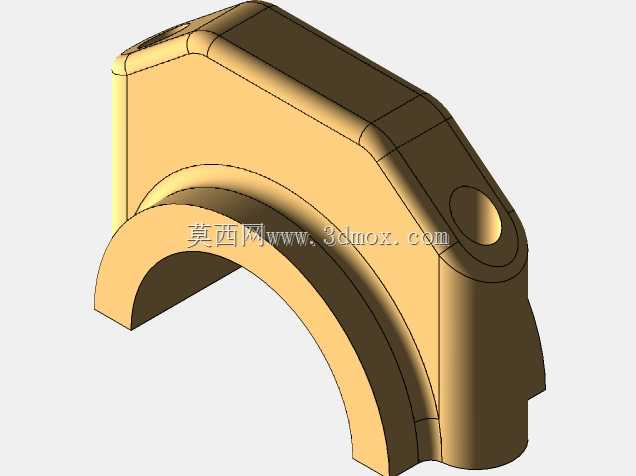

该结构是民用动力领域应用最广泛的内燃机核心做功总成，广泛搭载于家用乘用车、轻型货运车辆、小型工程机械、农用作业机械以及固定式发电机组等场景，是当前小排量动力单元中兼顾运转平顺性、制造成本与维护便利性的主流结构方案，能够将燃料燃烧产生的热能通过往复运动转换为旋转机械能，为整套设备提供持续稳定的动力输出。整套结构围绕四冲程工作循环的运动逻辑完成设计，核心包含活塞组、连杆组、曲轴组三个功能模块：活塞采用圆柱裙部搭配三道环槽的结构，顶部对应燃烧室设置适配凹面，可在气缸套内完成高精度往复运动，依次实现进气、压缩、做功、排气四个独立冲程的动作，环槽内可装配气环与油环，分别实现燃烧室密封与缸壁润滑油刮除的功能，避免做功过程漏气与机油窜入燃烧室的问题。连杆采用小头衬套、大头轴瓦的分体连接结构，小头通过活塞销与活塞铰接，大头通过连杆轴瓦与曲轴的连杆轴颈配合，将活塞承受的燃气推力传递至曲轴，同时将活塞的直线往复运动转换为曲轴的旋转运动，杆身采用工字形截面设计，在保证结构强度、抗冲击韧性的前提下尽可能降低往复运动惯量，减少高转速下的振动与载荷冲击。曲轴采用整体式锻造结构，四个连杆轴颈按照180度相位角对称布置，相邻缸的做功行程间隔180度曲轴转角，可让动力输出更连贯，同时平衡块与轴颈一体成型，能够抵消往复运动与旋转运动产生的一阶、二阶惯性力，降低整机运转的振动幅度，曲轴两端分别设置前端动力输出端与后端飞轮连接法兰，前端可驱动配气机构、冷却水泵、机油泵等附属部件，后端连接飞轮储存做功行程的能量，带动整套结构越过排气、进气、压缩的非做功冲程，保证运转连续性。设计过程中充分考虑了安装边界与配合公差，活塞与气缸壁预留适配热膨胀的配合间隙，连杆大头与连杆轴颈、曲轴主轴颈与缸体主轴承座的配合精度满足高速运转的润滑要求，整体轴向尺寸与径向轮廓适配常规直列四缸动力舱的安装空间，可直接匹配对应排量的气缸体、气缸盖、配气机构等外围部件，组装完成后即可作为完整动力单元投入使用，结构布局紧凑，运动干涉校验充分，各部件的受力路径经过优化，能够承受常规工况下的交变载荷冲击，兼顾了动力输出效率与长期运行的可靠性。
