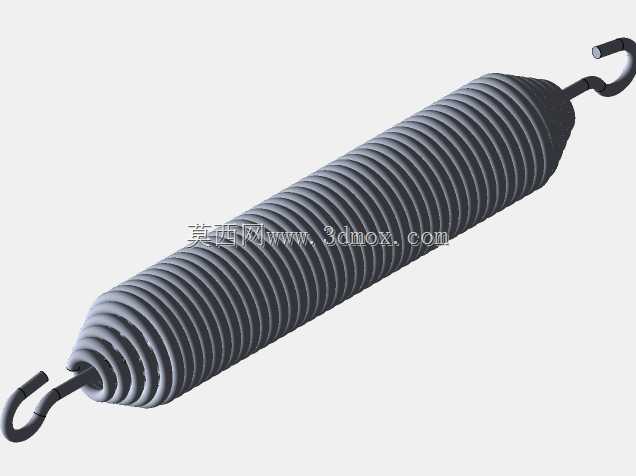

带旋转挂钩的拉伸弹簧结构设计

　　在各类需要提供复位拉力、张紧限位的机械结构场景中，带端部挂钩的拉伸弹簧是应用频次极高的弹性储能元件，这款带旋转钩的拉伸弹簧，针对常规固定挂钩弹簧安装对位难度大、偏载易断裂的痛点做了结构优化，在自动化产线张紧机构、小型设备舱门复位结构、健身器材阻力组件、农机挂接张紧部位都能适配使用。不同于普通拉伸弹簧两端挂钩与簧体为一体绕制成型的结构，这款弹簧的端部旋转钩可绕簧体轴线做小角度转动，安装时无需强行扭转簧体来对准挂接点位，能有效抵消安装过程中产生的附加扭转应力，避免弹簧在长期交变载荷下因应力集中出现端部断裂失效。从结构设计逻辑来看，簧体部分采用等节距密圈绕制工艺，无载荷状态下各圈簧丝紧密贴合，初始拉力可根据实际工况需求调整绕制参数来匹配，

　　保证弹簧在初始拉伸阶段就能提供稳定的张紧力，不会出现空行程问题。端部挂钩部分做了圆弧过渡处理，挂钩与簧体的连接部位没有尖锐折角，能分散挂接时的应力集中点，旋转结构内置在簧体端部的堵头内，转动间隙控制在极小范围，既保证挂钩可灵活转动对位，又不会出现过大旷量导致工作过程中产生冲击异响。在实际选型安装时，需要重点关注几个尺寸边界：首先是簧体外径，要保证弹簧安装后与周边结构件留有足够的径向间隙，避免弹簧拉伸收缩过程中与周边零件发生摩擦剐蹭，加速簧丝表面磨损；其次是弹簧的自由长度与最大拉伸长度，要根据工作行程确定安装预拉量，预拉量过小会导致机构复位初始阶段拉力不足出现松动，预拉量过大则会让弹簧长期处于高应力状态，缩短疲劳寿命；

　　端部挂钩的开口尺寸与挂接轴的直径要匹配，挂接轴直径过小会导致挂钩接触应力过大，长期使用出现挂钩变形脱开，直径过大则会导致挂钩无法顺利挂装，甚至强行装配后撑裂挂钩弯折部位。这款弹簧的旋转钩结构在安装对位时优势明显，比如在设备内部空间狭窄、挂接点存在角度偏差的场景下，普通固定挂钩弹簧需要反复调整安装座位置才能完成挂接，甚至要定制特殊角度挂钩，而这款旋转钩可以自动适配挂接点的角度偏差，大幅降低装配难度，也能在设备运行过程中抵消机构运动带来的挂钩角度偏移，避免弹簧受到侧向力导致簧圈错位。从受力特性来看，这款弹簧的刚度线性度较好，在有效拉伸行程内拉力随拉伸量的变化呈稳定线性关系，适合对拉力控制精度有一定要求的张紧、复位场景，

　　比如传感器触发机构的复位结构，稳定的拉力能保证传感器触发力度一致，不会出现触发力度波动导致的信号误判。簧丝表面做了氧化发黑处理，具备基础的防锈能力，在普通室内工况下无需额外做表面防护即可使用，如果是在潮湿、有腐蚀介质的工况下，还可以根据需求更换镀锌、镀镍或者不锈钢材质的簧丝，适配不同的使用环境。在三维建模过程中，需要重点还原簧丝的螺旋升角、端部挂钩的弯折半径、旋转连接部位的配合间隙，不能简单将挂钩与簧体做布尔合并，要体现出旋转结构的活动间隙，这样在做机构运动仿真时才能模拟出挂钩转动的实际效果，验证安装过程中是否存在干涉问题。很多工程师在选型拉伸弹簧时容易忽略端部挂钩的结构形式，只关注簧体的刚度、外径、长度参数，实际使用中却因为挂钩无法对位、挂钩受力断裂导致整台设备故障，这款带旋转钩的结构正是针对这类现场问题做的优化，不需要大幅增加成本，就能解决很多安装与使用中的痛点，在各类中小载荷的拉伸复位场景中都有很高的复用价值。
