四缸发动机用排气歧管结构设计

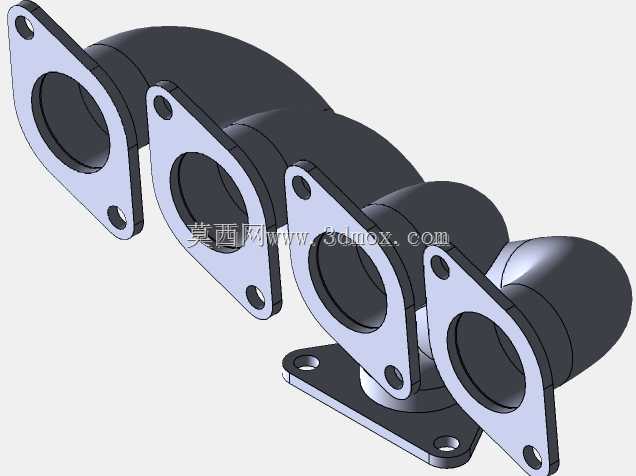

该排气歧管主要应用于直列四缸往复式内燃机的排气系统前端，作为发动机气缸与排气后处理系统之间的核心连接部件，承担着汇集各气缸排出的高温废气、将其有序导入排气总管的核心作用，直接影响发动机的排气效率、动力输出表现与尾气排放控制效果。在实际装车场景中，该部件紧邻发动机缸盖排气侧安装，工作环境长期处于600-900摄氏度的高温工况，同时需要承受发动机运行带来的持续振动与废气脉冲压力，因此结构设计需要兼顾耐高温性能、结构强度与气流导通效率。从功能特性来看，该款排气歧管采用四支路等距渐变式流道设计，四个独立进气接口分别对应发动机四个气缸的排气口，每个支路的流道内壁做顺滑过渡处理，避免出现直角转折或截面突变，能够有效降低排气阻力，减少各气缸之间的排气干涉问题，让每个气缸排出的废气都能顺畅汇入底部的总出气口，避免排气背压过高导致的发动机动力损耗、燃油经济性下降等问题。在安装结构设计上，四个进气端均采用带双安装定位孔的法兰面结构，法兰面加工精度满足与缸盖排气侧的密封配合要求，安装时可通过螺栓穿过定位孔实现与缸盖的刚性连接，配合耐高温密封垫片能够避免高温废气泄漏；底部的总出气端同样采用带安装孔的固定法兰结构，可直接对接下游的三元催化器或排气前段管路，整体安装边界清晰，各法兰孔位的位置度公差控制在合理范围内，能够保证装车时的装配适配性。外形结构上，四个支路采用紧凑的并排布局，整体轮廓充分考虑了发动机舱内的安装空间限制，不会与周边的发动机附件、管线、舱体结构产生干涉，流道外壁的厚度设计兼顾了结构强度与轻量化要求，既能够承受高温废气的长期冲刷与振动载荷，也不会过度增加发动机的整体重量。在设计思路层面，该结构优先保障排气脉冲的顺畅导出，通过流道长度与截面的匹配设计，能够利用排气惯性效应提升气缸的扫气效率，帮助发动机在不同转速区间都能获得更顺畅的排气表现，同时法兰连接的结构形式也便于后期的拆装维护，降低售后维修的更换成本。
