吉他单块频谱效果器外观结构设计

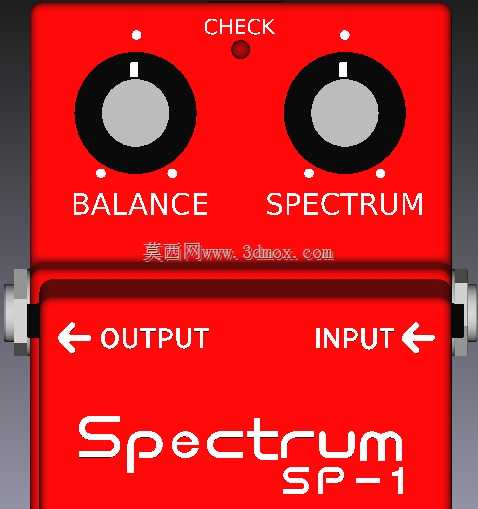

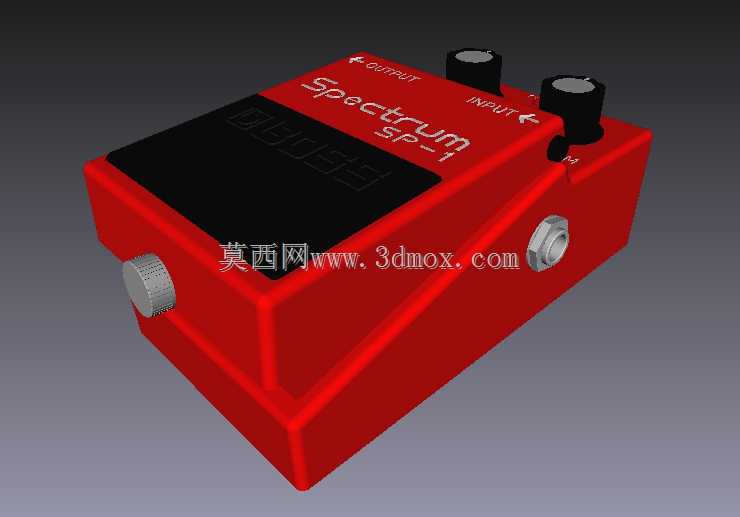

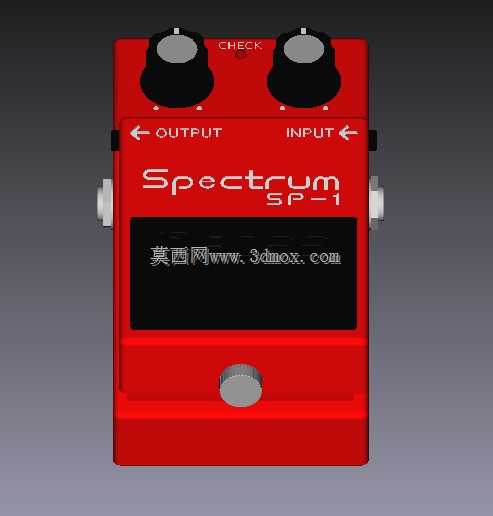

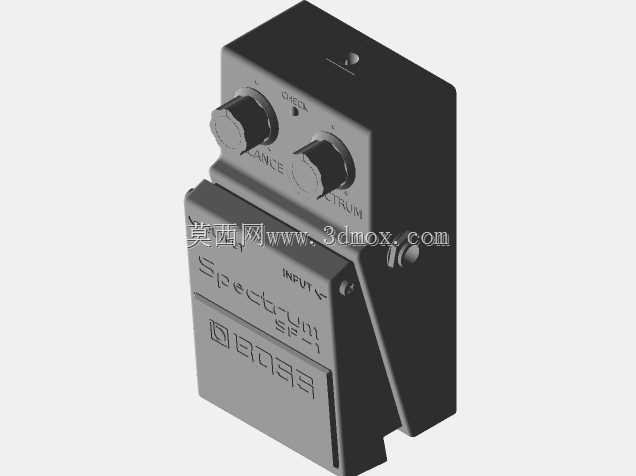

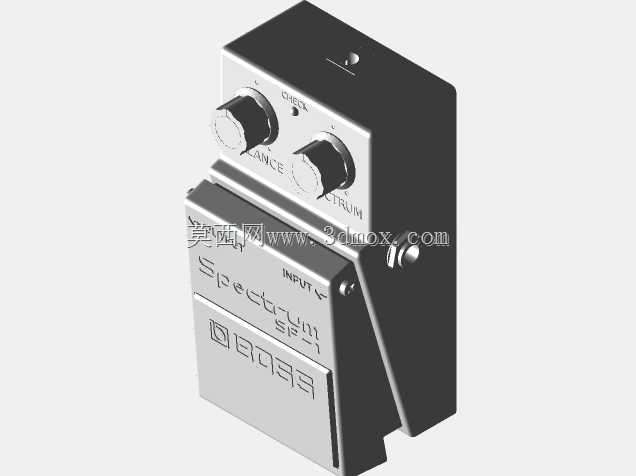

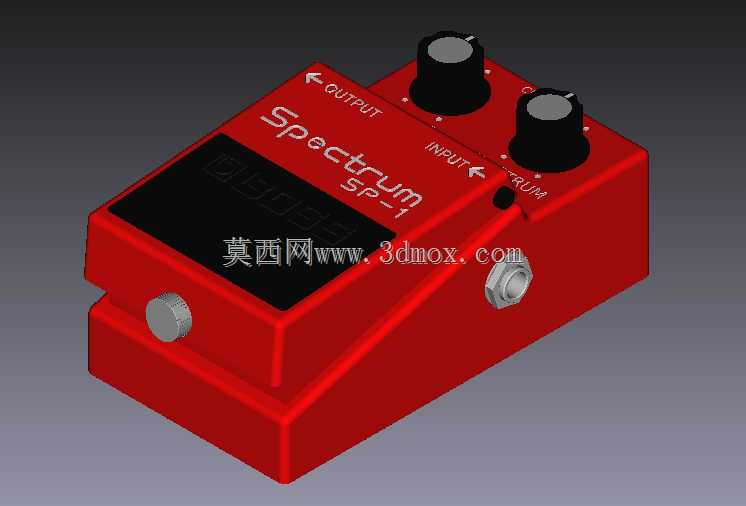

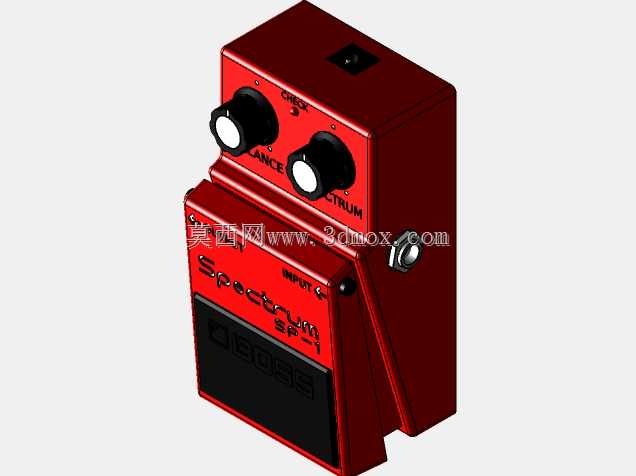

本次设计的对象为电声领域常用的吉他单块频谱效果器，这类设备广泛应用于电声演奏现场、录音棚音频制作、个人乐器练习等场景，是电吉他演奏链路中调整输出音色、塑造特殊频响效果的核心外接设备，能够对输入的吉他音频信号进行特定频段的增益、衰减与频谱修饰，帮助演奏者获得区别于吉他原生音色的个性化音效，适配布鲁斯、摇滚、流行等多种音乐风格的演奏需求。该效果器采用经典的脚踏式单块结构设计，整体为方正带斜切边角的金属壳体造型，壳体采用上下分体扣合的结构形式，既能够为内部电路板、电位器、接口元件提供足够的安装防护空间，也能适配演出场景中频繁踩踏操作的强度需求，避免日常使用中的磕碰损坏。设备正面设置两个调节旋钮，分别对应效果深度、频谱频段调节功能，旋钮采用带防滑纹理的圆柱造型，高度突出壳体表面，方便演奏者在演出过程中快速盲操作调整参数；壳体侧面设置标准6.35mm音频输入、输出接口，接口采用内嵌式金属加固结构，能够承受频繁插拔线材带来的外力冲击，避免接口松动导致的接触不良问题；壳体前端设置脚踏切换开关，采用大直径圆形金属按键，踩踏触发的行程与反馈力度经过适配调校，演奏者通过脚踩即可快速切换效果通路的通断，无需弯腰手动操作，适配演出中的快速操作需求。在设计过程中，首先围绕单块效果器的通用安装边界进行尺寸规划，整体长宽尺寸适配主流效果器板的安装卡位，底部预留防滑垫粘贴位置与魔术贴贴合平面，能够稳定固定在通用效果器安装板上，不会因为踩踏操作出现位移；壳体的边角做圆弧过渡处理，既能够避免尖锐边角磕碰划伤，也能优化壳体的结构强度，减少摔落时的应力集中。内部结构设计上，预留了电路板安装柱、电池仓空间与走线槽位，电位器与接口的安装位置精准对齐壳体开孔，装配时无需额外调整即可完成元件对位，上下壳体通过侧边螺丝完成紧固，拆装维护便捷，能够满足小批量生产的装配精度要求。壳体表面预留了标识丝印的平整区域，可清晰标注接口方向、旋钮功能与产品型号，方便使用者快速识别操作位置，红色的壳体配色辨识度高，在密集排布的效果器板上能够快速定位，适配演出场景下的快速识别需求。
