改进型手动式静液压动力输送泵结构

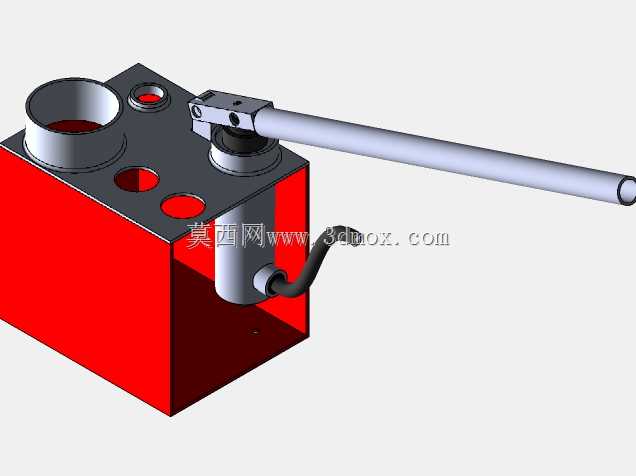

这款改进型静液压泵主要面向无外接动力源的低压液压驱动场景，常见于野外应急液压作业、小型工装夹具的夹紧驱动、液压机具的临时动力供给、设备检修环节的手动液压施压等工况，能够在缺乏电力、压缩空气的作业环境下，依靠人力操作输出稳定的液压动力，适配小流量高压的液压传动需求，可作为独立液压动力单元搭配小型油缸、液压锁紧机构使用，也可集成在小型液压设备中作为应急手动补压部件，避免主动力失效后液压系统失压引发的作业风险。从功能特性来看，该泵采用集成式油箱与泵体一体化布局，将储油腔体、柱塞泵芯、操作杠杆、油路接口全部整合在方形主体结构上，省去了外部管路连接的冗余结构，既降低了管路泄漏的风险，也大幅缩小了整体安装占用空间。储油腔体采用半开放的方形箱式结构，顶部预留多个不同通径的开孔，分别对应注油口、排气孔、油路安装孔、压力检测接口，可根据实际使用需求加装液位计、溢流阀、压力表等附属元件，拓展使用功能。操作杠杆采用长直杆压杆设计，通过杠杆放大原理降低手动操作的施力强度，操作人员仅需施加较小的下压力即可让柱塞泵芯产生足够的泵油压力，压杆与泵芯的铰接位置经过优化，压杆摆动行程与柱塞行程匹配度更高，减少空行程损耗，提升泵油效率。泵体侧面预留标准液压管路接口，可通过高压软管连接外部液压执行元件，接口位置设置在泵体下部，能够保证泵油过程中油路始终处于充油状态，避免吸空问题。从设计思路上，这款改进型结构重点优化了传统手动液压泵分体式布局体积大、易泄漏的缺陷，将油箱作为泵体的主体承载结构，泵芯直接安装在油箱顶面，吸油口直接浸入油箱内部油液中，省去了外置吸油管路，同时在泵芯回油位置集成了内置回油通道，压杆复位过程中完成吸油动作，下压过程完成压油输出，结构紧凑的同时保证了泵油动作的可靠性。外形方面，主体采用规则方形结构，安装边界规整，底部为平面结构，可直接通过螺栓固定在设备机架或者作业台面上，不需要额外设计复杂的安装支架，方形主体的侧面均为平整平面，可根据安装空间需求调整管路接口的朝向，适配不同的安装空间限制。长压杆在非工作状态下可贴合泵体顶面放置，进一步缩小收纳占用空间，方便设备转运与存放。油箱的容积经过匹配设计，能够满足单次作业循环的油液供给需求，不需要频繁补油，顶部的大口径注油口既方便加注液压油，也可作为油箱内部清洁维护的操作口，降低后期维护难度。
