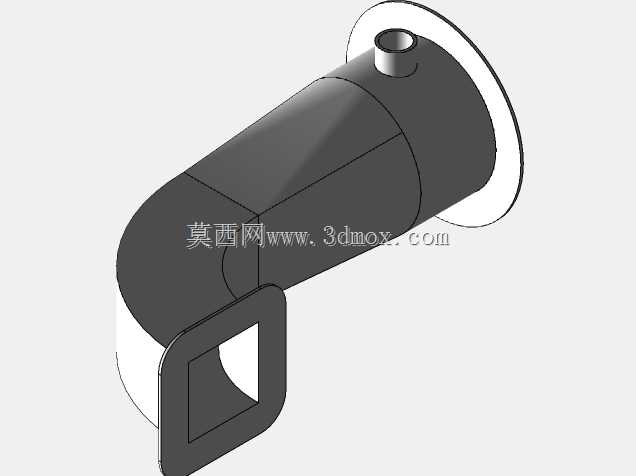

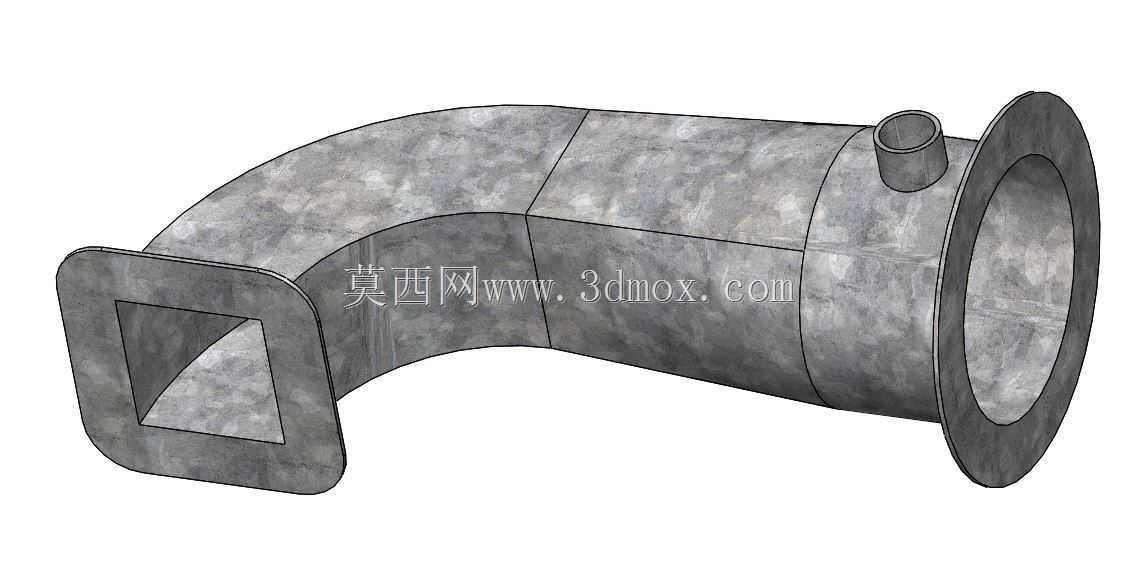

方转圆弯管式异形泵室结构

该泵室作为流体输送泵的核心过流壳体部件，主要应用于市政给排水、工业流体输送、暖通循环系统等场景中，承担着衔接叶轮腔与外部管路、规整流体流向、降低流道紊流损耗的关键作用，是保障泵组运行效率与运行稳定性的核心结构件。从实际功能来看，该泵室一端采用方形接口设计，可直接对接泵体的叶轮腔出口，方形结构能够更好匹配叶轮出流的矩形截面流态，减少流体从叶轮腔进入管路时的截面突变损失；另一端采用带法兰的圆形接口，可与标准圆形输送管路通过法兰螺栓实现快速密封连接，适配行业通用的管路安装标准，无需额外制作转换接头即可完成现场装配。结构上采用90度弯转流道设计，能够在有限的安装空间内完成流体流向的垂直转向，大幅压缩泵组整体的安装占用空间，适配空间局促的泵房、管井等安装场景；弯管段外壁做了等厚加强设计，在承受泵内额定工作压力时可避免应力集中导致的壳体变形，侧壁预留的小口径支管接口可用于安装压力检测仪表、排气阀或者排空管路，方便日常运维过程中监测泵内压力、排出流道内积气或者检修时排空腔体内残留介质。设计过程中围绕流体流动特性做了流道顺滑过渡处理，方转圆衔接段采用渐变曲面过渡，避免直角转折造成的流道死角，减少介质在腔体内的滞留与涡流产生，降低流体输送过程中的水头损失，同时曲面加厚处理兼顾了结构强度与壳体自重的平衡，既满足承压工况下的强度要求，又不会造成材料的过度浪费。安装边界上，圆形端法兰采用标准公称通径的连接尺寸，螺栓孔位完全匹配对应压力等级的法兰标准，方形端的连接孔位与常规离心泵叶轮腔的出口尺寸适配，弯管的转弯半径经过优化，既保证流道顺滑，又控制整体外轮廓尺寸不会超出常规同功率泵体的安装范围，现场替换原有泵室时无需调整周边管路的固定位置，可直接完成换装作业，降低现场改造的工作量与改造成本。
