长方体多孔定位连接垫片结构设计

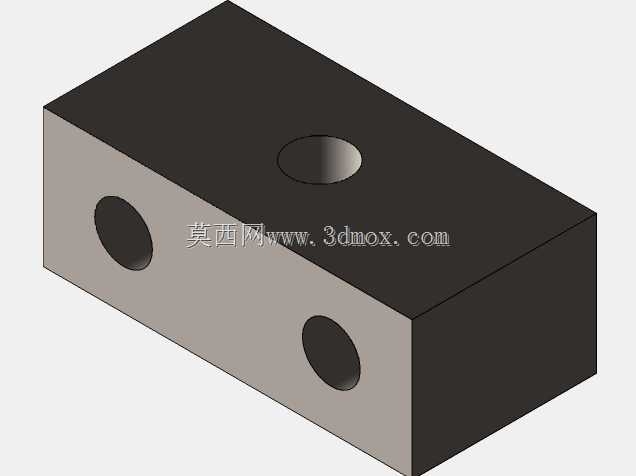

该多孔长方体垫片是机械装配场景中常用的基础支撑定位零件，广泛应用于工装夹具搭建、自动化设备模组连接、机床附件固定、检测治具组装等工业场景中，主要承担载荷分散、间距补偿、定位基准提供、连接面贴合度调整的核心作用，能够有效避免被连接件表面因螺栓锁紧产生压痕变形，同时补偿装配过程中产生的尺寸公差累积，提升整套装配结构的稳定性与连接可靠性。从功能特性来看，该垫片采用长方体块状结构设计，相比传统薄型平垫片拥有更高的结构强度与支撑刚度，能够承受更大的轴向与径向载荷，不会在长期重载工况下出现压溃、变形、移位等问题；三个垂直分布的通孔分别对应不同方向的锁紧连接需求，顶面单孔用于垂直方向的螺栓锁紧固定，侧面两个同轴分布的通孔用于水平方向的连接件贯穿锁紧，可实现三个垂直维度的装配连接，无需额外搭配转接件即可完成多方向的模组拼接，大幅减少装配环节的零件数量与装配工时。在设计思路上，该垫片优先考虑装配通用性与结构可靠性，整体采用规整长方体外形，所有棱边做微小倒角处理，既避免装配过程中锐边划伤操作人员，也能提升零件搬运、堆叠过程中的安全性；三个安装孔的孔位均做同轴度公差约束，孔口处加工有适配螺栓头的沉孔倒角，能够保证螺栓锁紧后头部完全沉入垫片表面，不会出现凸起干涉相邻装配零件的问题；垫片的两个大平面均做平面度公差管控，保证装配后与被连接件的贴合面积达到90%以上，避免局部应力集中导致的连接松动。从安装边界来看，该垫片的长宽高尺寸适配常用的工业铝型材、标准模组安装槽尺寸，侧面两孔的中心距与顶面孔的位置均匹配标准紧固件的安装间距，既可以单独作为支撑垫块使用，也可以多个组合拼接形成不同高度的支撑柱，适配不同的装配间距需求；安装时无需额外定制加工，直接搭配对应规格的内六角螺栓即可完成锁紧固定，能够兼容大部分工业装配场景的通用安装标准，在小批量设备试制、工装快速搭建、老旧设备维修改造等场景中能够大幅降低装配成本，缩短组装周期。
