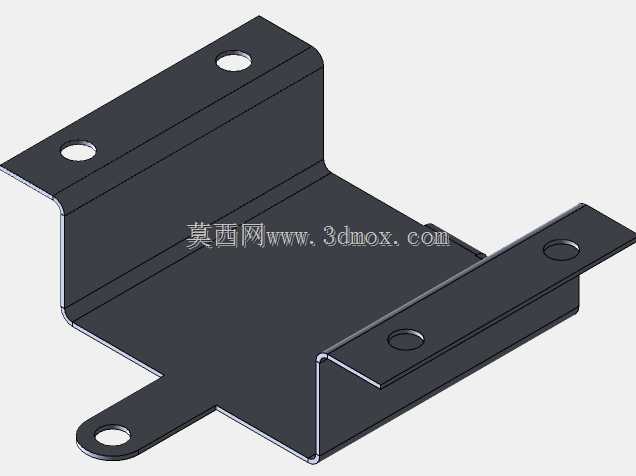

多安装位折弯钣金固定支撑支架

这款钣金支架是工业装配场景中常用的连接固定构件，主要应用在各类机电设备内部、机柜装配、小型工业模组集成的场景中，承担不同功能模块之间的连接支撑、位置固定、载荷分散的作用，能够在紧凑的设备内部空间里，为零散的功能部件提供可靠的安装基准，避免部件运行过程中出现移位、晃动、共振的问题。从实际用途来看，这类支架可以适配电控元件、小型传感模块、气路油路转接板、轻量化传动组件的安装固定，既可以作为两个垂直安装面之间的转接构件，也可以作为外伸部件的承载支撑，在低压电控柜、小型自动化设备、户外终端设备的内部装配中都有广泛的适配空间。产品的功能特性围绕安装可靠性与空间适配性设计，整体采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，整体结构刚度充足，在承受静态载荷与小幅振动载荷时不会出现结构变形；支架上分布的多个圆形安装孔，分别对应不同方向的安装对接需求，垂直立面的两个安装孔用于和主安装基面锁紧固定，水平延伸的两个侧翼安装孔用于对接待固定的功能部件，前端下伸的单耳安装位可以额外适配拉索、接地片或者小型限位构件的固定，多方向的安装位设计让一款支架可以同时满足多个部件的固定需求，减少设备内部的零件数量。设计思路上充分考虑了钣金加工的工艺特性，所有折弯处都预留了合理的折弯半径，避免折弯过程中出现板材开裂或者应力集中的问题，各个安装孔的孔位都避开了折弯变形区，保证安装时紧固件可以完全贴合板面，不会出现安装间隙；板材的厚度选型兼顾了结构强度与轻量化需求，既不会因为板材过薄导致支撑刚度不足，也不会因为板材过厚造成材料浪费与整体重量超标。外形尺寸与安装边界方面，支架整体采用Z型折弯的主体结构，垂直立面的高度适配常规设备内部的安装间隙，不会和周边的线路、其他构件产生干涉，水平延伸的翼板长度根据待固定部件的常规安装跨度设计，前端单耳的伸出长度刚好满足小型辅件的安装空间需求，所有安装孔的孔径都适配常规的十字盘头螺丝与内六角螺丝，安装时不需要额外进行孔位扩孔或者修磨，直接可以完成装配锁紧，整体的外轮廓没有尖锐的外凸毛刺，所有边角都做了工艺倒钝处理，装配过程中不会划伤操作人员或者设备内部的线缆表皮。
