带角撑折弯式金属连接固定钣金支架

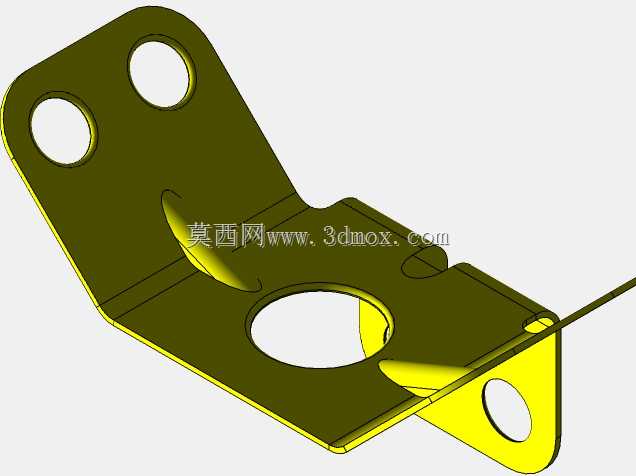

这款带角撑的金属钣金支架，是工业装配领域中应用十分广泛的基础连接固定构件，常见于中小型机电设备内部组件定位、轻型工业机架辅件挂载、自动化输送线侧装附件固定、商用柜体内部功能件支撑等场景，能够在两个呈空间夹角的安装面之间实现可靠的刚性连接，替代传统的焊接角码与拼接式固定件，大幅降低现场装配的调整难度与施工成本。从实际使用功能来看，该支架主要承担分散载荷、约束构件位移、维持安装位形精度的作用，相较于无加强结构的平折角支架，其一体冲压成型的角撑结构能够有效抵消长期受载产生的折弯处应力集中问题，避免支架在持续振动、交变载荷作用下出现折弯角开裂、固定位偏移的故障，尤其适配存在持续小幅振动的机电设备安装场景，可长期维持连接部位的结构稳定性。在设计思路上，这款支架采用单张钣金板材一体冲压折弯成型工艺，全程无焊接拼接工序，既能够保证零件的尺寸一致性，也可避免焊接带来的热变形、焊渣残留、应力不均等缺陷；折弯处的弧形加强筋（角撑结构）顺着载荷传递方向布置，能够将安装孔位承受的垂直载荷顺畅传递到相邻的连接面上，大幅提升支架的整体抗扭、抗弯折能力；板材边缘全部做了圆角钝化处理，可避免装配过程中划伤操作人员线缆、相邻构件的防护层。从安装边界与尺寸适配来看，支架的两个主安装面分别预留了对应规格的圆形安装过孔，其中一个安装面设置两个并列的固定孔，用于与主承载基面实现两点定位固定，防止支架绕单孔转动，另一个折边面设置单孔用于对接待固定的功能构件，中间大尺寸过孔可用于穿设线缆、避让相邻构件的凸起结构，或是作为轻量化减重孔降低零件自重；支架的折弯半径适配常规钣金加工的工艺要求，既不会因折弯半径过小导致板材外侧出现拉伸裂纹，也不会因半径过大导致安装面贴合不严、产生装配间隙；所有安装孔的孔位公差均按照通用五金配件的装配精度设计，可适配市面常规规格的螺栓、自攻螺钉等紧固件，无需二次扩孔或修配即可完成快速装配，能够有效缩短现场装配的作业周期，降低装配环节的人工成本。
