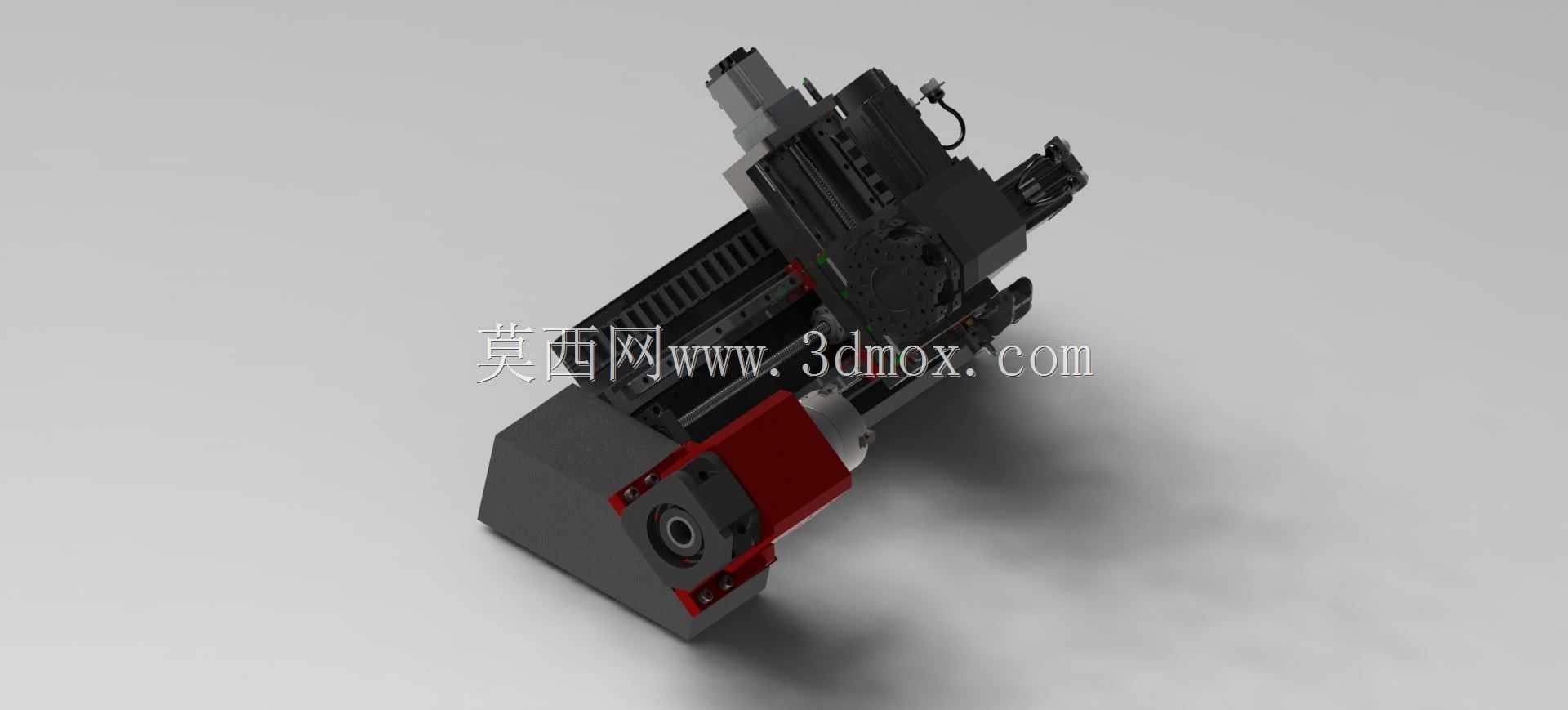

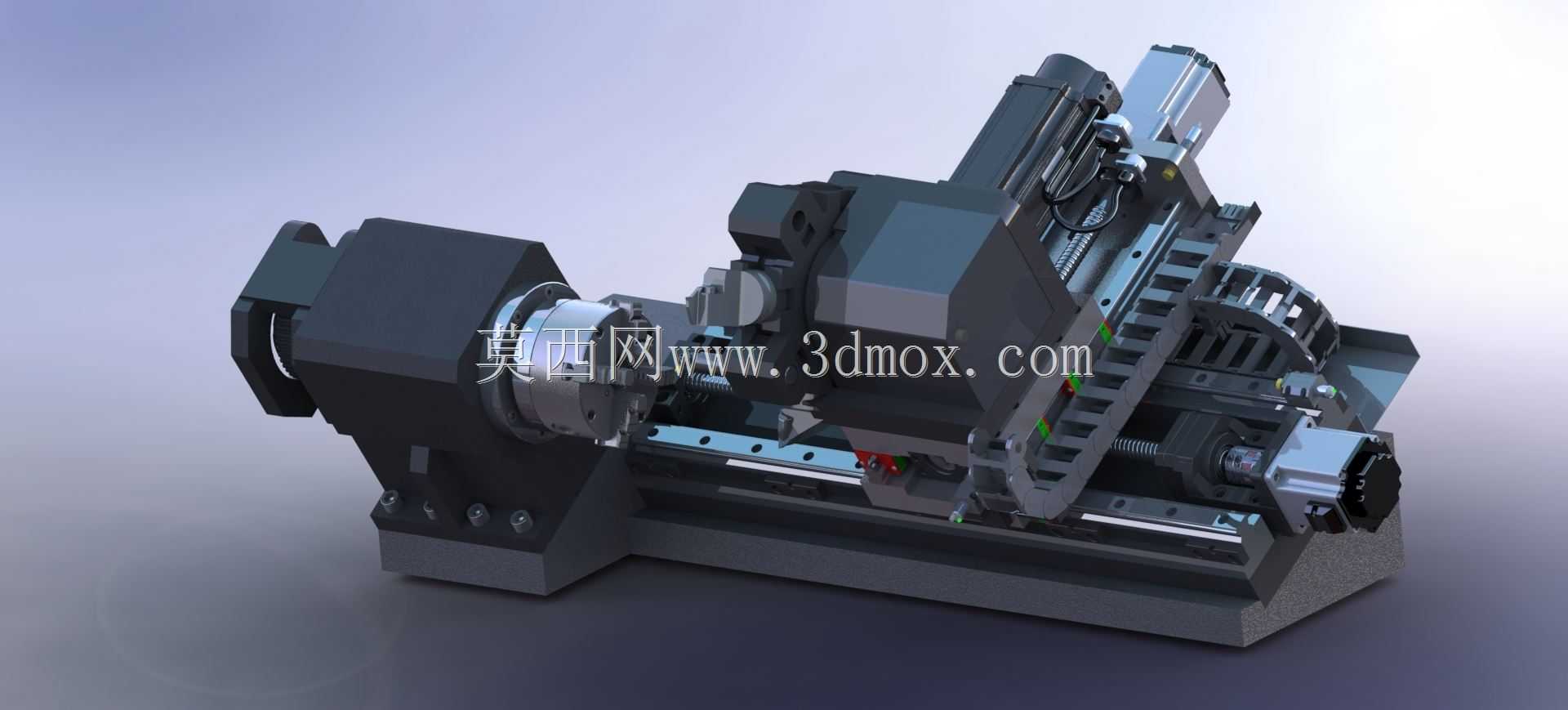

带ATC8站刀塔的斜床身数控车床结构

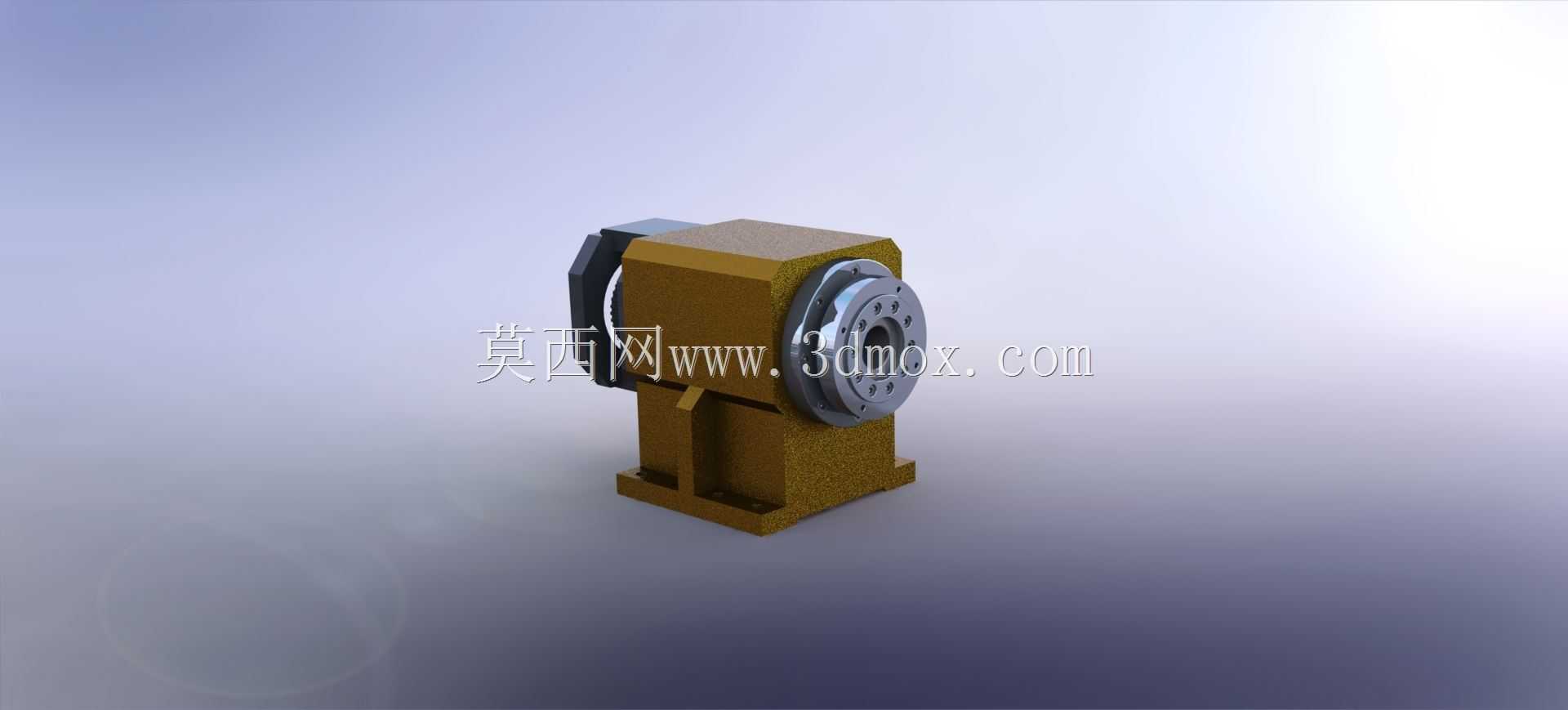

这款数控车床主要面向中小规格精密金属零件的批量车削加工场景，在通用机械零部件制造、汽车配件加工、五金零件量产、小型液压元件生产等领域都有广泛的应用空间，能够完成轴类、盘类零件的外圆车削、内孔镗削、端面切削、螺纹加工、切槽切断等常规车削工序，搭配动力刀位后还可完成简单的铣削、钻削复合加工，减少零件二次装夹带来的精度误差，提升中小批量零件的加工效率。设备核心配置了ATC8站活模具刀塔，刀塔可容纳8组不同功能的加工刀具，换刀动作响应迅速，定位精度稳定，能够在一次装夹流程中自动完成多道工序的刀具切换，适配复杂轮廓零件的连续加工需求，有效降低人工换刀的辅助时间与装夹对位误差。主轴单元采用1.5千瓦交流伺服主轴，可实现宽范围的无级转速调节，主轴输出扭矩平稳，低速切削时扭矩储备充足，高速精加工时运转振动小，能够兼顾重切削粗加工的去除率要求与精加工的表面粗糙度要求，主轴端部采用标准卡盘连接接口，可适配液压卡盘或手动卡盘，装夹不同规格的棒料、盘类零件都能获得可靠的夹持力。整体床身采用斜置式布局设计，这种结构设计一方面能够让切屑自然滑落至排屑区域，避免切屑堆积在加工区域影响加工精度与刀具寿命，另一方面斜床身的重心更低，整体刚性优于平床身结构，重切削时的床身形变更小，加工稳定性更强。床身的导轨采用线性滑轨搭配滚珠丝杠的传动组合，X轴与Z轴的进给运动响应灵敏，反向间隙小，进给定位精度能够满足精密零件的加工公差要求，丝杠与导轨都配置了对应的防护结构，可阻挡切削液与金属碎屑进入传动部件，延长核心传动件的使用寿命。从安装边界来看，设备整体布局紧凑，床身底部采用水平可调的支撑脚结构，安装时不需要复杂的地基预埋，普通工业厂房的硬化地面即可完成调平安装，整机的操作侧预留了足够的刀具更换、工件装卸的操作空间，后侧预留了切削液管路、电气线路、排屑器的安装接口，可直接对接车间的集中供液、排屑系统，适配不同规模机加工车间的产线布局需求。设备的刀塔与主轴的相对位置经过优化，加工区域的防护门开合范围合理，操作人员装卸工件时不需要过度探身，日常的刀具更换、主轴维护、导轨润滑保养都有足够的操作空间，整机的电气柜集成在床身侧部，走线整齐，散热空间充足，可长时间连续运行保持稳定的加工状态。
