管道篮式过滤组件结构设计方案

　　在民用供水、化工流体输送、液压动力回路、燃油供给系统等诸多涉及流体介质传输的场景里，管路中混杂的固体颗粒始终是影响下游设备运行稳定性的核心隐患——硬质颗粒会划伤液压泵配流盘、堵塞喷油嘴、磨损阀门密封面，甚至造成换热管堵塞引发系统超压，篮式过滤组件正是针对这类中低粘度流体的颗粒拦截需求开发的管路辅件。不同于Y型过滤器适合小流量、小颗粒的临时过滤场景，这款篮式结构的过滤组件更适配公称通径在DN15到DN50区间的支路管线，可拦截粒径0.8mm以上的固体杂质，常规工况下容杂量是同通径Y型过滤器的3倍以上，能大幅降低运维拆洗的频次。

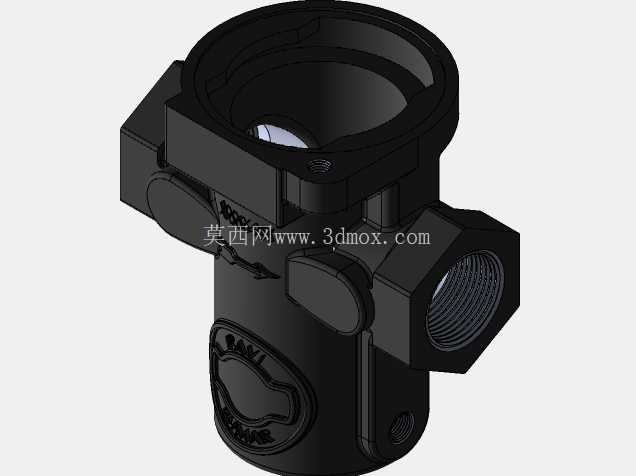

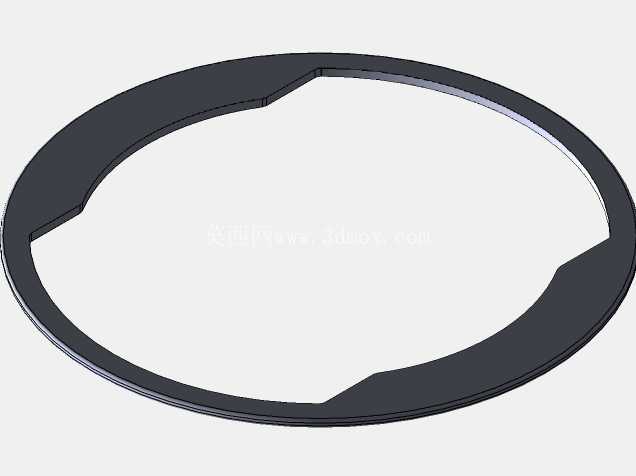

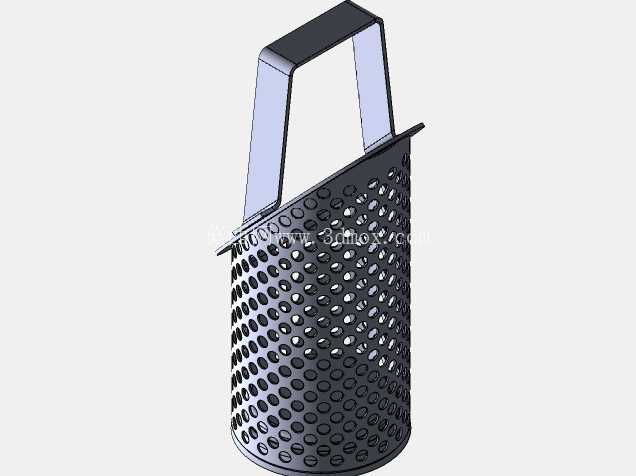

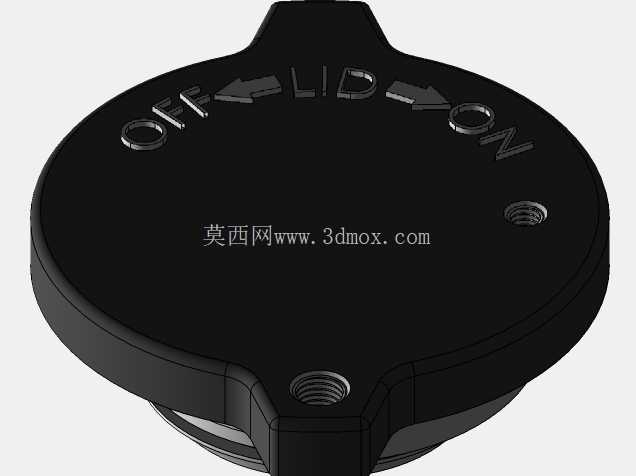

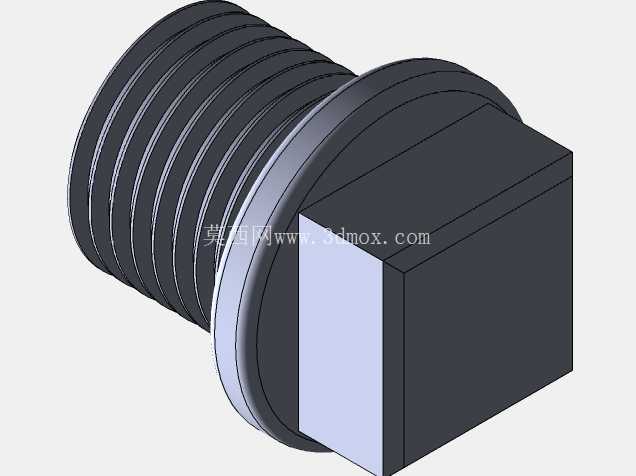

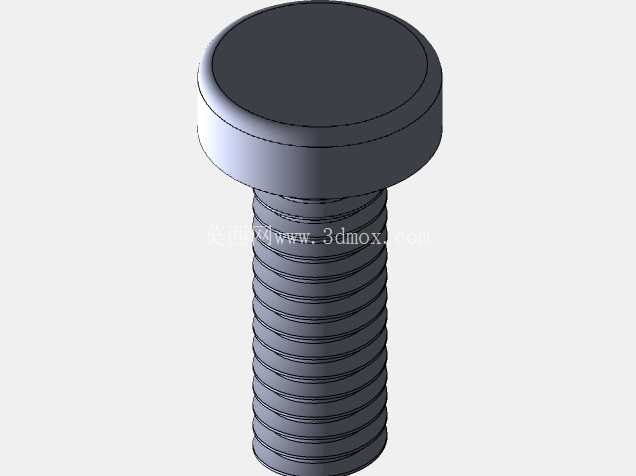

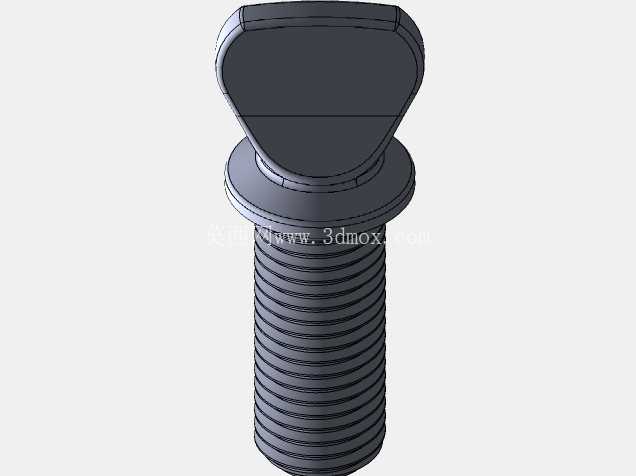

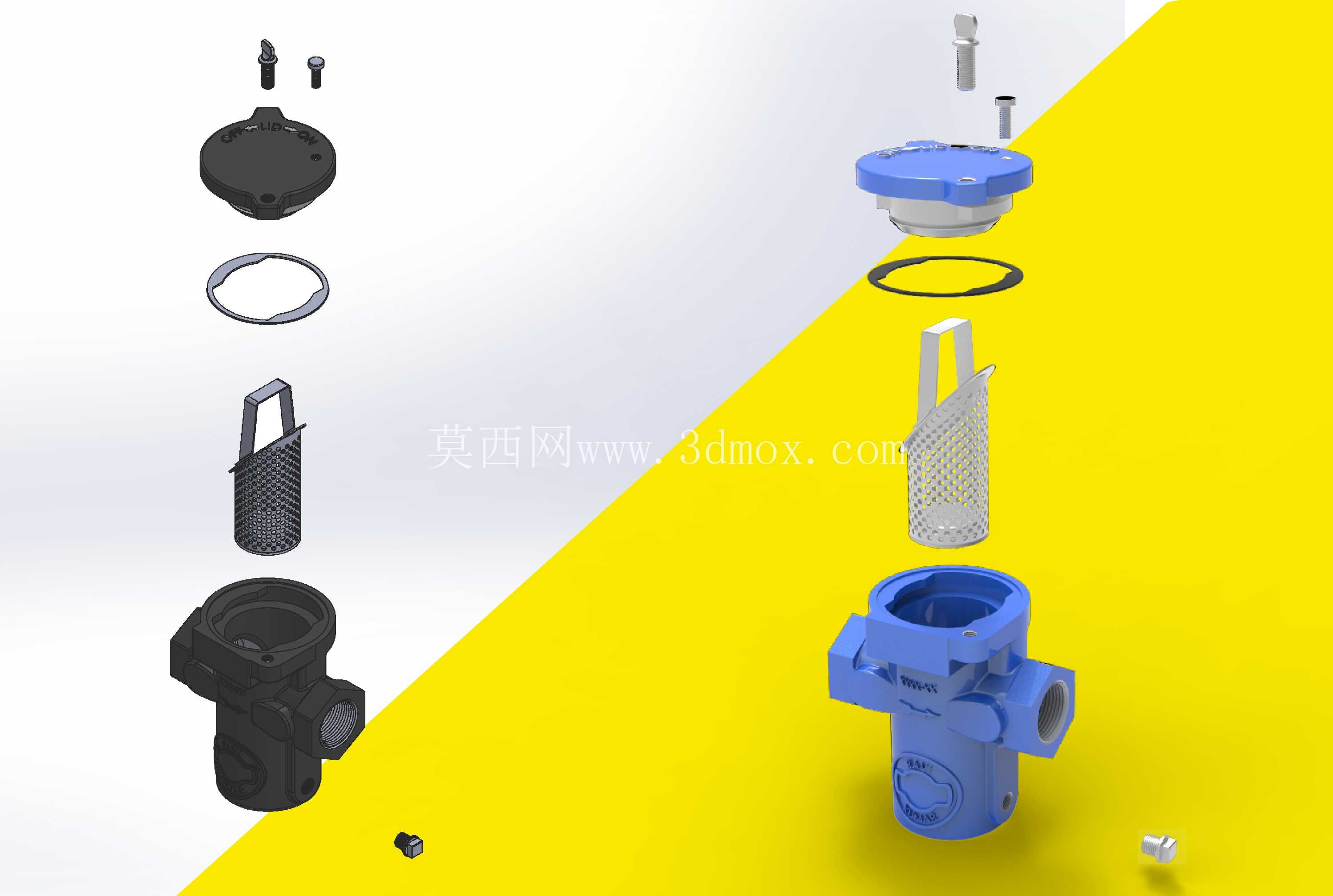

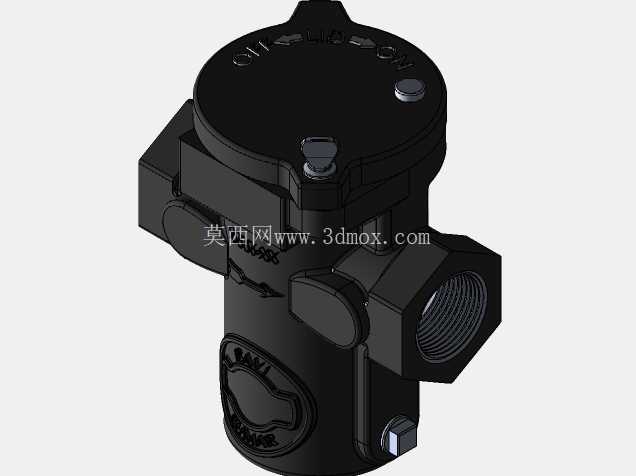

　　从结构拆解来看，整个组件分为阀体主体、滤篮、上盖、密封件、紧固件五个核心部分，阀体采用三通式铸造结构，介质从侧端入口进入腔体后，会直接冲入立式放置的滤篮内部，流体穿过滤网孔从另一侧出口流出，比重大的杂质会直接沉降到滤篮底部，不会因为流体持续冲刷附着在网面造成局部堵塞，这种内进外出的流道设计，也能避免拆洗上盖时残留杂质掉落到下游管路。滤篮是整个组件的核心功能件，采用冲孔网加支撑骨架的焊接结构，顶部设计有一体式提手，不需要额外工具就能直接从阀腔提出，清理积攒的杂质时不需要把整个阀体从管路上拆下来，只需要松开上盖的紧固螺栓就能完成维护，单人次操作耗时不超过10分钟，适合安装在操作空间局促的管线夹层、设备机台内部。上盖和阀体的密封采用径向O型圈加端面密封的双重结构，即使在1.6MPa的额定工作压力下，也不会出现介质沿配合面渗漏的问题，上盖顶部预留了放气阀接口，首次投用或者拆洗后重启时，可以先打开放气阀排净腔体内的空气，避免气阻造成下游流量不足。安装边界上，这款过滤组件的进出口采用同轴内螺纹设计，和管线连接时不需要调整安装角度，阀体底部设计有排污螺塞，对于杂质含量较高的工况，不需要提出滤篮，只需要打开底部螺塞就能借助管路压力冲出部分沉降的大颗粒杂质，适合作为长输管线的前置粗滤单元。

　　设计过程中重点校核了滤篮的受压变形量，当进出口压差达到0.15MPa时，滤篮的最大径向变形量不超过0.2mm，不会出现滤篮贴靠阀体内壁造成通流面积骤减的问题，同时滤篮的网孔开孔率控制在42%左右，在保证结构强度的前提下尽可能降低流阻，实测额定流量下的压力损失不超过0.02MPa，不会对整个管路系统的压力平衡造成明显影响。在流体流向的设计上，特意将滤篮的开口正对上盖密封面，即使出现滤网破损的极端情况，较大的杂质也会被截留在滤篮腔体内部，不会直接冲到下游造成突发故障，给运维人员留出故障排查的缓冲时间。

　　和传统的丝扣连接过滤器相比，这款组件的阀体流道做了圆弧过渡处理，没有直角死区，介质在腔体内的流动更平顺，不会出现局部涡流造成的冲刷磨损，阀体材质可选铸铁或者工程塑料，分别适配工业液压回路、民用净水系统等不同介质场景，密封件可根据输送介质的温度、腐蚀特性更换丁腈橡胶、氟橡胶等不同材质，覆盖从常温清水到120℃导热油的多种工况需求。实际选型应用时，只需要根据管路的公称通径、设计流量、工作压力匹配对应规格，不需要额外加装旁通管路，只要在组件前后加装压力表，就能通过压差判断滤篮的堵塞程度，当压差达到0.1MPa时就需要及时清理滤篮，避免压差异常升高造成滤网破损或者流量不足。
