电池端子连接固定夹结构设计

　　在低压直流供电系统的现场布线作业中，电池端子夹是实现蓄电池、储能模组与逆变器、直流负载侧快速可靠导通的核心连接件，这类零件的设计合理性直接决定了大电流工况下的接触稳定性，也是现场运维人员最常接触的电气连接部件之一。不同于普通的接线端子排，这类端子夹需要同时兼顾机械锁紧可靠性与导电接触面积，还要适配不同规格的铅酸蓄电池、储能锂电池极柱尺寸，避免长期使用后出现松动、打火、接触电阻过大等隐患。

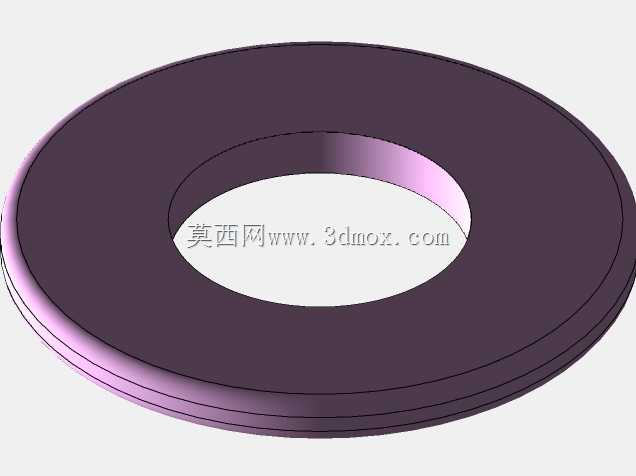

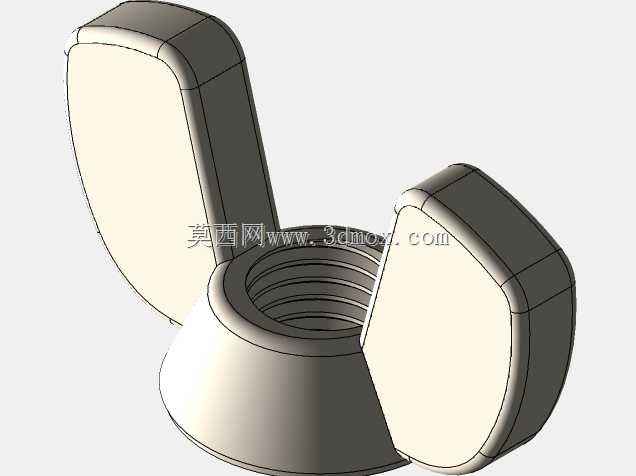

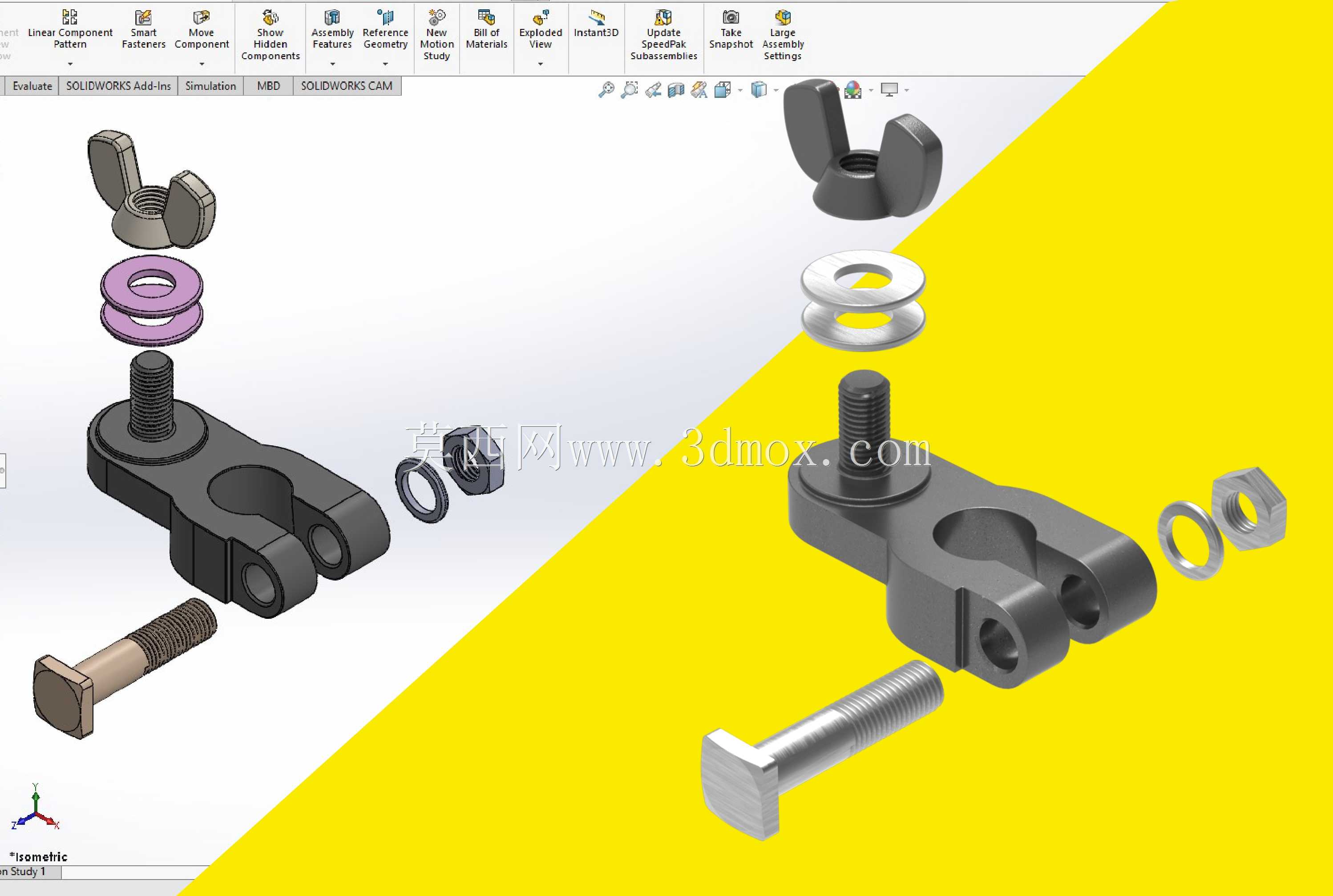

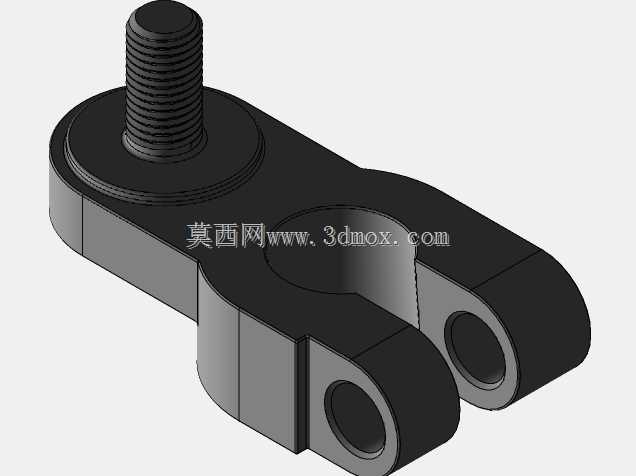

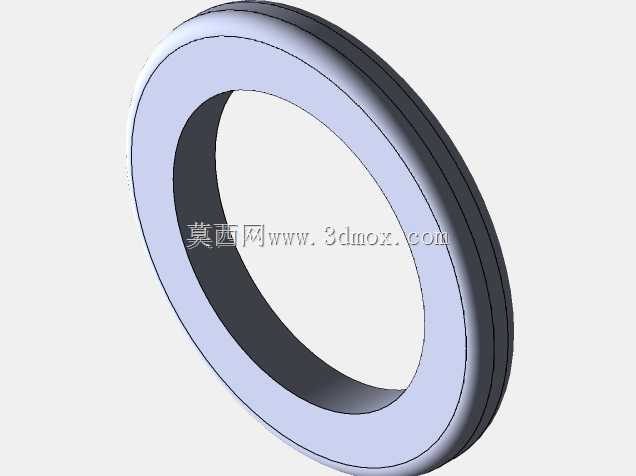

　　从结构组成来看，这套端子夹采用分体式组合设计，主体夹座为带开口的压接结构，夹座上预留了极柱穿装孔，通过侧面的锁紧螺栓实现夹座与电池极柱的抱紧固定，避免车辆行驶、设备振动过程中出现连接松脱。夹座上方配套的蝶形螺母不需要额外工具即可手动拧紧，适合户外应急抢修、无工具场景下的快速接线作业，螺母与夹座之间设置了平垫圈与弹性垫圈，平垫圈用于分散螺母对夹座的压应力，避免局部应力集中导致夹座变形，弹性垫圈则提供持续的轴向预紧力，抵消温度循环、振动带来的螺纹间隙松弛，保证长期接触压力稳定。

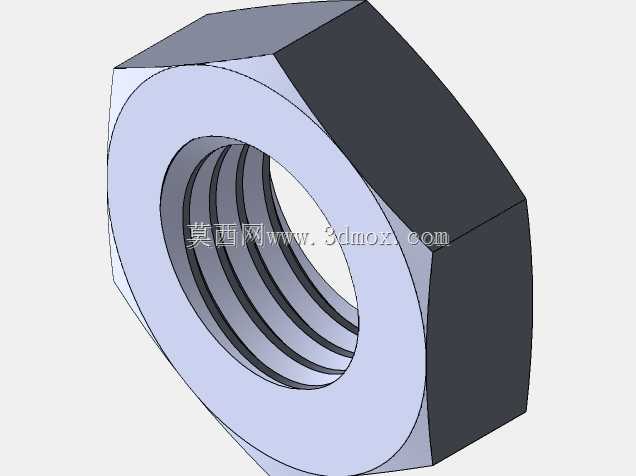

　　设计过程中首先要明确安装边界：夹座的极柱安装孔内径需要匹配主流蓄电池极柱的通用尺寸，孔壁的开口宽度控制在合理范围，既保证锁紧时夹座有足够的变形量抱紧极柱，又不会因为开口过大导致夹座刚性不足。夹座侧面的接线端预留了螺栓穿装孔，用于固定外接导电排或者电缆线鼻，这个位置的平面度需要严格控制，保证线鼻与夹座端面完全贴合，减少接触电阻。配套的方颈螺栓在拧紧时不会跟转，方颈部分卡入夹座的对应卡槽内，现场接线时只需要单侧拧动螺母即可完成锁紧，不需要额外用工具固定螺栓头，大幅提升现场接线效率。

　　从实际应用场景来看，这类端子夹广泛用于离网光伏储能系统、房车供电系统、柴油发电机组启动电池、UPS备用电源电池组的接线作业，相比传统的焊接式接线、铜鼻子直接压接的方式，这种夹装式结构不需要对电池极柱进行打磨、焊接处理，不会损伤电池极柱，后期维护更换时只需要松开螺母即可拆卸，不会对电池本身造成损伤。夹座的导电接触面设计时做了增厚处理，保证大电流通过时的载流面积满足要求，避免长期大电流放电时接触面过热，引发绝缘层老化甚至起火隐患。

　　在安装适配性上，整套组件的外形尺寸经过优化，夹座的整体高度控制在常规电池仓的安装间隙范围内，不会因为端子夹过高导致电池仓盖无法闭合，夹座的宽度方向也预留了足够的安全间隙，避免相邻正负极端子之间距离过近引发短路风险。所有金属部件都做了对应的表面处理，钢制的螺栓、螺母、垫圈做了发黑防锈处理，夹座本体采用导电性能优异的金属材质，表面做防氧化处理，避免长期暴露在空气中出现氧化层导致接触电阻升高。垫圈的厚度、螺栓的长度都经过匹配计算，螺栓拧紧后露出螺母的螺纹长度在2-3牙范围内，既保证螺纹啮合长度足够满足锁紧力要求，又不会因为螺栓过长导致多余的螺纹部分触碰其他带电部件引发安全隐患。

　　实际选型使用时，需要根据电池极柱的实际直径选择对应规格的端子夹，安装前需要清理极柱表面的氧化层、油污，保证夹座与极柱的接触面干净无杂质，拧紧蝶形螺母时的力矩控制在合理范围，既要保证夹座与极柱完全贴合无间隙，又不能力矩过大导致夹座开裂、极柱变形。对于振动较大的使用场景，比如车载供电、工程机械启动电池场景，可以在蝶形螺母拧紧后额外加装防松卡箍，进一步提升连接可靠性，避免极端振动工况下螺母松脱。这套结构的拆解式设计也方便单个零件损坏后单独更换，不需要整体报废整套端子夹，降低后期运维成本，所有配合零件都采用通用标准件规格，现场替换时不需要定制特殊配件，普通五金渠道即可采购到对应的替换螺栓、螺母、垫圈，适配性极强。
