双缸立式复古蒸汽动力装置结构模型

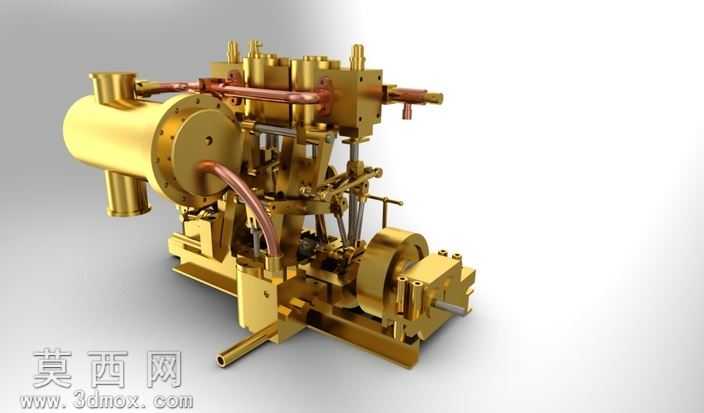

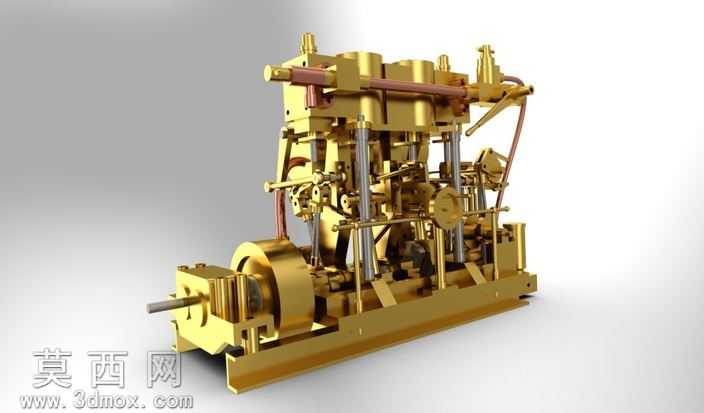

本模型为双缸立式蒸汽动力装置的三维建模作品，建模阶段采用自底向上的装配设计思路，首先完成核心零部件的参数化建模：先依据双缸蒸汽机的经典立式布局，确定曲轴、连杆、活塞组件的运动行程参数，通过参数化草图绘制各零件的截面轮廓，拉伸、旋转生成基础实体，再对气门摇杆、蒸汽管路、飞轮、输出轴、机座等附属零件逐一进行细节建模，还原零件上的安装孔位、定位凸台、连接螺纹等工艺结构，保证所有零件的装配约束关系完全符合真实机械的运动逻辑，可实现完整的运动仿真演示。材质与渲染阶段，针对蒸汽机复古黄铜质感的视觉特征，为缸体、连杆、机座、飞轮等金属结构件赋予抛光黄铜材质，调整材质的反射粗糙度与金属度参数，还原老式铜质机械温润的金属光泽；为蒸汽输送管路赋予紫铜材质，通过细微的色差区分不同管路的功能属性；为立式导杆、气门调节杆等部件赋予亮面钢材材质，突出运动部件的光洁质感；渲染阶段采用工作室柔光布光方案，主光源从侧上方投射，勾勒出机械结构的立体轮廓，辅光源补光弱化结构死角的死黑阴影，添加微弱的环境反射效果，让金属材质的质感表现更加真实自然。结构设计上还原了经典双缸立式蒸汽机的布局特征，双缸垂直布置于机座上方，通过错列的曲柄连杆结构连接下方曲轴，保证动力输出的连续性；侧面布置气门控制摇杆组件，还原蒸汽配气机构的联动结构；铜质蒸汽管路沿缸体外侧排布，连接缸体进气端与控制阀组；曲轴端部配置厚重飞轮，用于储存转动能量稳定输出转速；前端伸出动力输出轴，可外接负载演示动力传输过程；整体机座采用一体化厚重结构，保证整机运行的稳定性，所有部件的连接位置、运动行程均经过干涉检查，不存在装配冲突，完整复现了老式双缸蒸汽机的机械结构美感与工作原理，可用于机械原理教学、复古机械展示、动力装置结构参考等场景。
