四缸发动机排气歧管结构三维设计

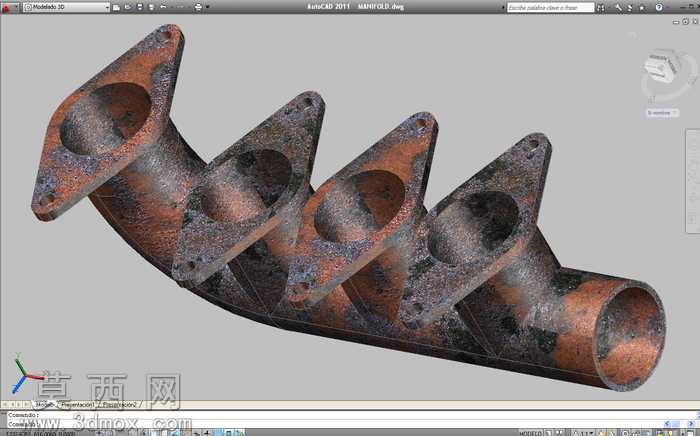

本作品为四缸发动机配套的排气歧管三维结构设计，建模阶段依托三维CAD软件完成全参数化结构搭建，首先依据四缸发动机的排气时序与缸体排布间距，确定四个进气法兰接口的中心距、安装孔位坐标与法兰面倾斜角度，保证每个接口能够精准对应发动机缸盖的排气出口位置，避免安装错位与排气干涉。建模过程中先绘制主排气流通管路的中心引导线，采用变曲率圆弧过渡完成四个支管与主排气汇总管的平滑衔接，管路内壁全程做圆角顺滑处理，减少排气气流在管内的紊流阻力，提升排气顺畅度。四个进气法兰端均设计有菱形安装固定结构，预留对称的螺栓安装通孔，法兰面与管路衔接处做加厚过渡处理，提升结构连接强度，避免长期受高温排气冲击出现结构开裂。材质渲染阶段模拟了高温使用环境下的铸铁氧化锈蚀效果，还原排气歧管长期在发动机舱高温工况下使用的真实外观质感，表面呈现出深浅不一的锈褐色氧化层与斑驳的金属基底质感，管路表面的粗糙纹理、氧化色差都做了精细化的纹理映射，让渲染效果贴近实际装车使用后的部件状态。结构设计上充分考虑排气歧管的工作特性，支管长度经过匹配设计，尽可能保证各缸排气路径长度差值控制在合理范围，优化各缸排气效率，减少排气干扰。主排气出口端采用圆形通径设计，可适配后续排气三元催化、消音段的连接安装，管壁厚度均匀一致，既满足高温排气的结构强度要求，也兼顾铸造生产的工艺可行性，避免出现壁厚不均导致的铸造缺陷。整个模型的结构细节完整，安装孔位、过渡圆角、管路衔接等细节都做了精准还原，可用于发动机排气系统的结构展示、教学演示或相关改装设计的参考基础。
