带螺旋桨的星型航空活塞发动机结构设计

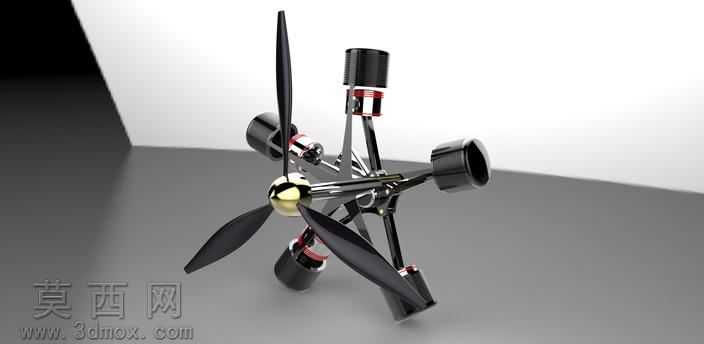

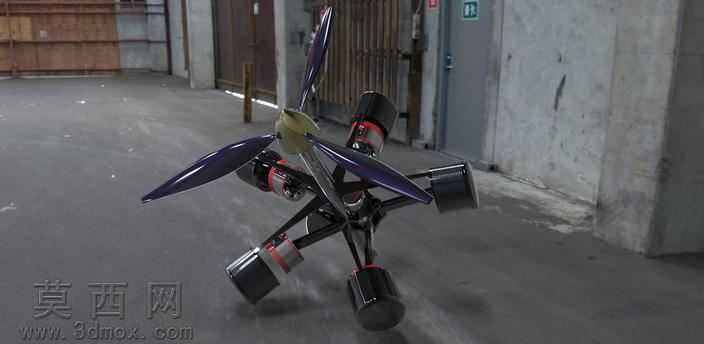

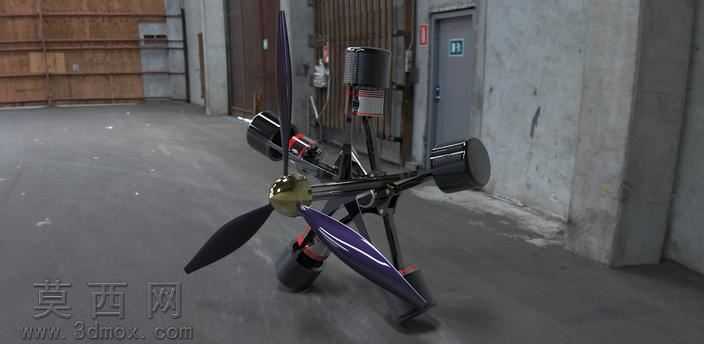

本作品为星型航空活塞发动机三维建模成果，整体采用径向辐射式气缸布局，围绕中心曲轴呈周向均匀排布，前端配套三叶螺旋桨结构，完整还原了星型发动机经典的机械构型。建模过程中首先搭建中心曲轴主轴的基准骨架，确定各气缸的辐射角度与安装定位基准，保证每一组气缸组件的安装位同轴度与角度公差符合实际机械装配逻辑，避免后续零件装配出现干涉错位问题。针对单组气缸组件，依次完成活塞、连杆、气缸套、散热鳍片、气门组件的独立建模，其中活塞部分还原了活塞销孔、活塞环槽的细节结构，连杆采用分体式大头设计匹配曲轴曲柄销的装配关系，气缸外壁的散热鳍片按照等间距阵列排布，还原风冷发动机的散热结构特征，每一处鳍片的厚度与间距都参考同类型星型发动机的实际参数设置，保证结构还原的准确性。中心曲轴部分采用多曲拐错位结构，匹配不同气缸的做功相位差，保证各气缸活塞的往复运动能够按照星型发动机的点火顺序平稳输出动力，曲轴前端的安装座直接对接螺旋桨轮毂，螺旋桨叶片采用NACA4424翼型截面设计，从叶根到叶尖完成平滑的翼型扭转与厚度渐变，还原航空螺旋桨的气动外形特征，叶片表面做哑光质感处理，金属部件根据功能区分材质：曲轴、连杆、活塞等运动部件采用金属钢材质，表面做轻微磨砂质感模拟机加工金属表面，气缸散热鳍片采用铸铝材质，呈现哑光银灰色的金属质感，螺旋桨桨叶采用深色复合材料质感，中心桨毂做黄铜色金属质感区分，各部件的材质粗糙度、反光度都根据实际零件的加工工艺做对应调整，渲染后能够清晰区分不同功能的组件，直观呈现发动机的结构层次。建模过程中对所有运动部件做了装配间隙校验，保证活塞在气缸内的往复行程、连杆的摆动角度、曲轴的转动行程都符合机械运动逻辑，不存在结构硬干涉，整体模型完整呈现了星型活塞发动机从动力输出端到做功组件的全部核心结构，能够直观展示这类经典航空发动机的机械布局与工作原理，可用于机械结构教学、动力装置科普展示等场景。
