迷你台式三轴数控加工设备结构设计

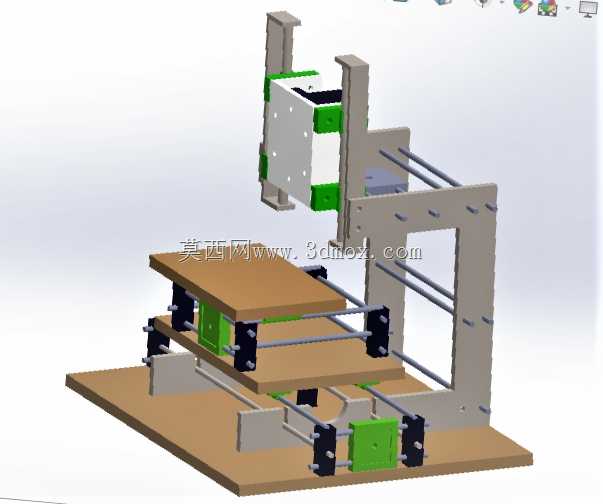

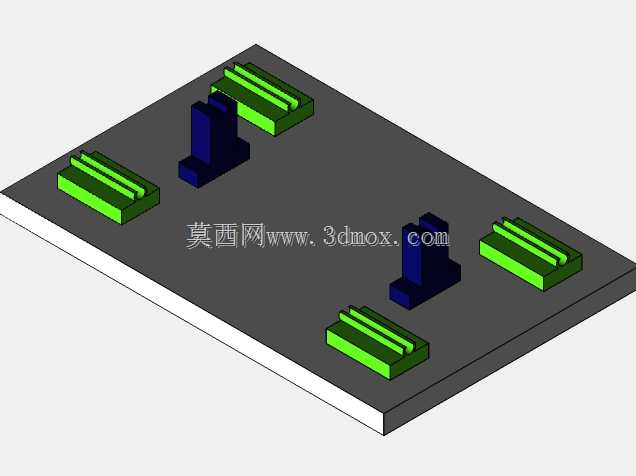

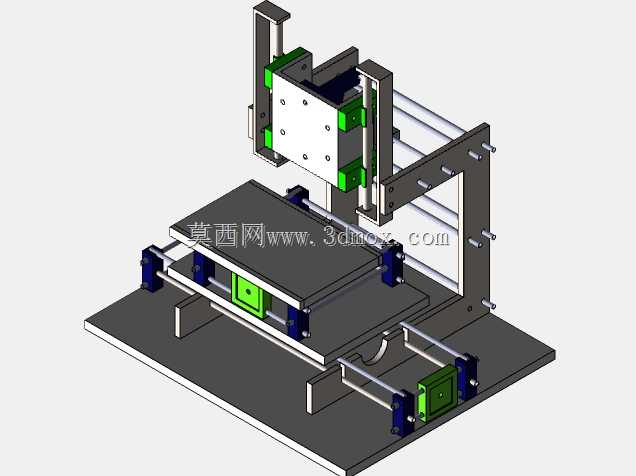

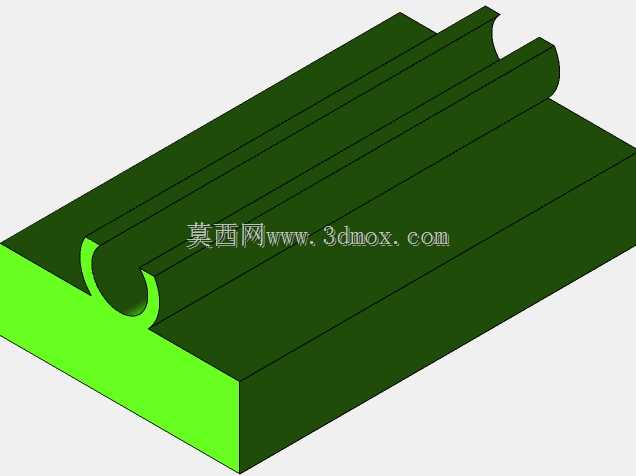

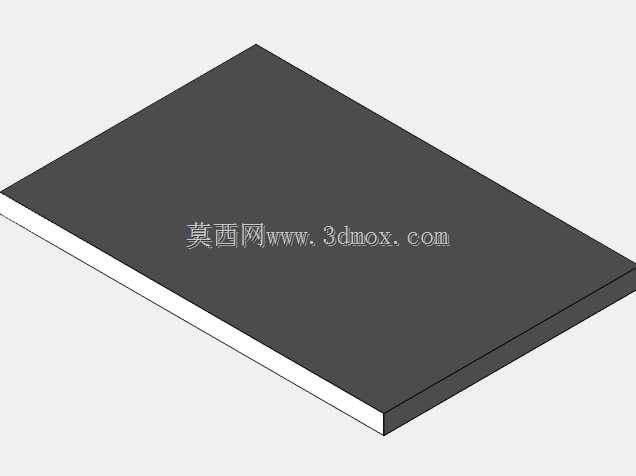

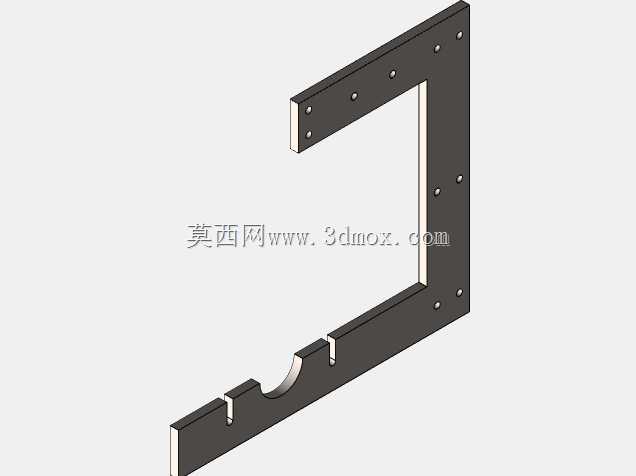

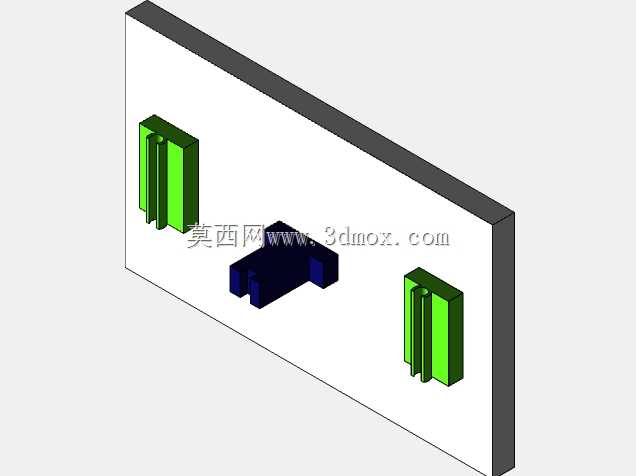

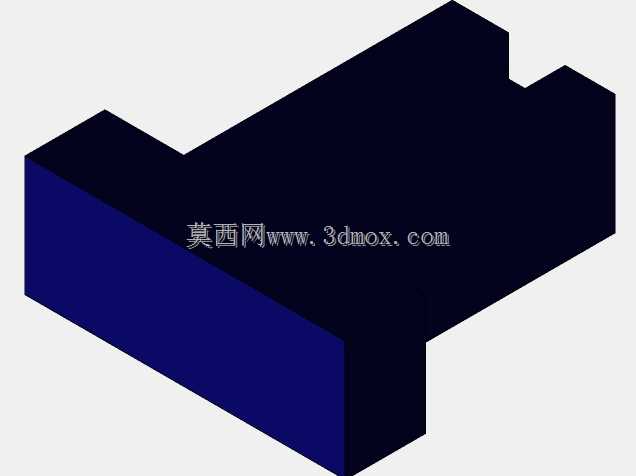

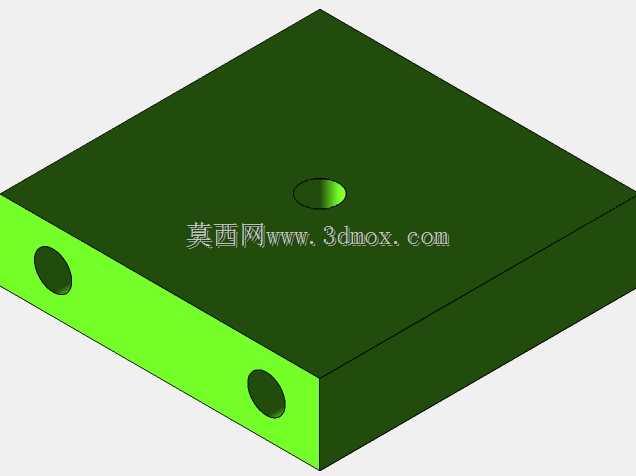

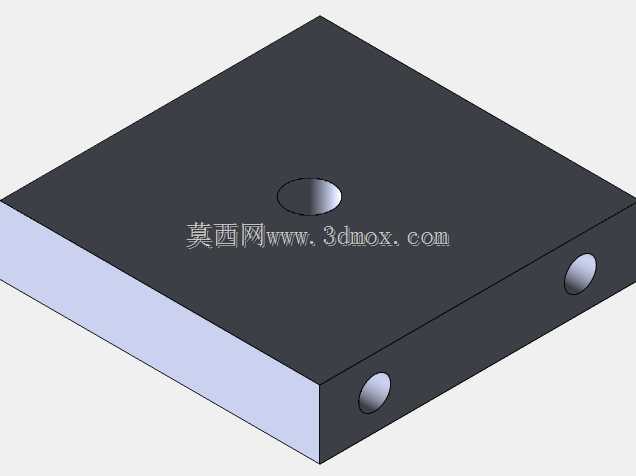

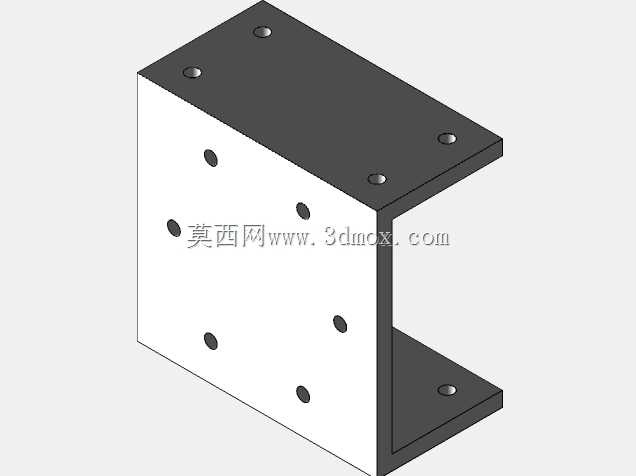

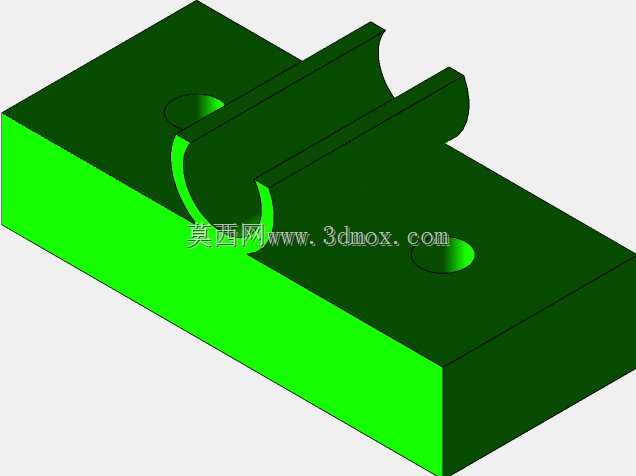

这款小型台式数控加工设备，主要面向个人创客工坊、小型手板制作工作室、院校机械创新实训场景设计，可满足小尺寸非金属软质材料、薄型软金属的平面雕刻、轮廓铣削、钻孔打点等轻量加工需求，能够在有限的桌面空间内完成常规大型机床无法适配的小批量定制件加工任务，填补了小型桌面加工场景下低成本数控设备的选型空白。设备整体采用立式三轴布局，底部为整块层压木质安装基板，作为整机的承载基础，能够有效吸收加工过程中产生的小幅振动，降低整机共振对加工精度的影响；基板上方设置双层滑动工作台，通过光轴导轨搭配滑动座实现X、Y两个水平方向的直线运动，每层运动轴均配置独立的传动连接位，可适配步进电机带动丝杆完成精准进给，工作台台面预留了工件装夹的安装孔位，可搭配简易压板、小型台钳完成不同形状小工件的固定。Z轴运动组件通过立式门型机架固定在基板后侧，机架采用板材拼接式结构，兼顾结构刚性与轻量化需求，Z轴滑台同样采用光轴导向结构，可搭载小型高速电主轴完成垂直方向的进给运动，实现刀具的上下抬刀与下刀切削动作，滑台与机架之间的连接位预留了电机安装空间，可根据加工需求搭配不同扭矩的驱动组件。设备整体外形尺寸控制在45*45*38的紧凑范围内，无需专门的设备安装地基，直接放置在常规承重工作台面上即可使用，安装边界仅需预留周边10厘米的走线与操作空间，对使用场地的要求极低。设计过程中充分考虑了个人用户的组装与调试便利性，所有运动组件均采用标准化的通用五金配件，降低了后期维护更换的成本，机架与运动部件的连接位均做了安装余量设计，用户可根据自身的加工需求调整导轨间距、主轴安装高度，拓展设备的加工行程与适配刀具范围，同时层叠式的工作台设计尽可能压缩了水平方向的占地面积，在有限的体积内最大化了有效加工行程，能够满足绝大多数小型创意零件、教学演示件的加工制作需求，适合作为数控加工入门学习的实操设备，也可作为小型文创产品、定制化小零件的批量加工载体。
