小型桌面级数控雕刻加工设备结构

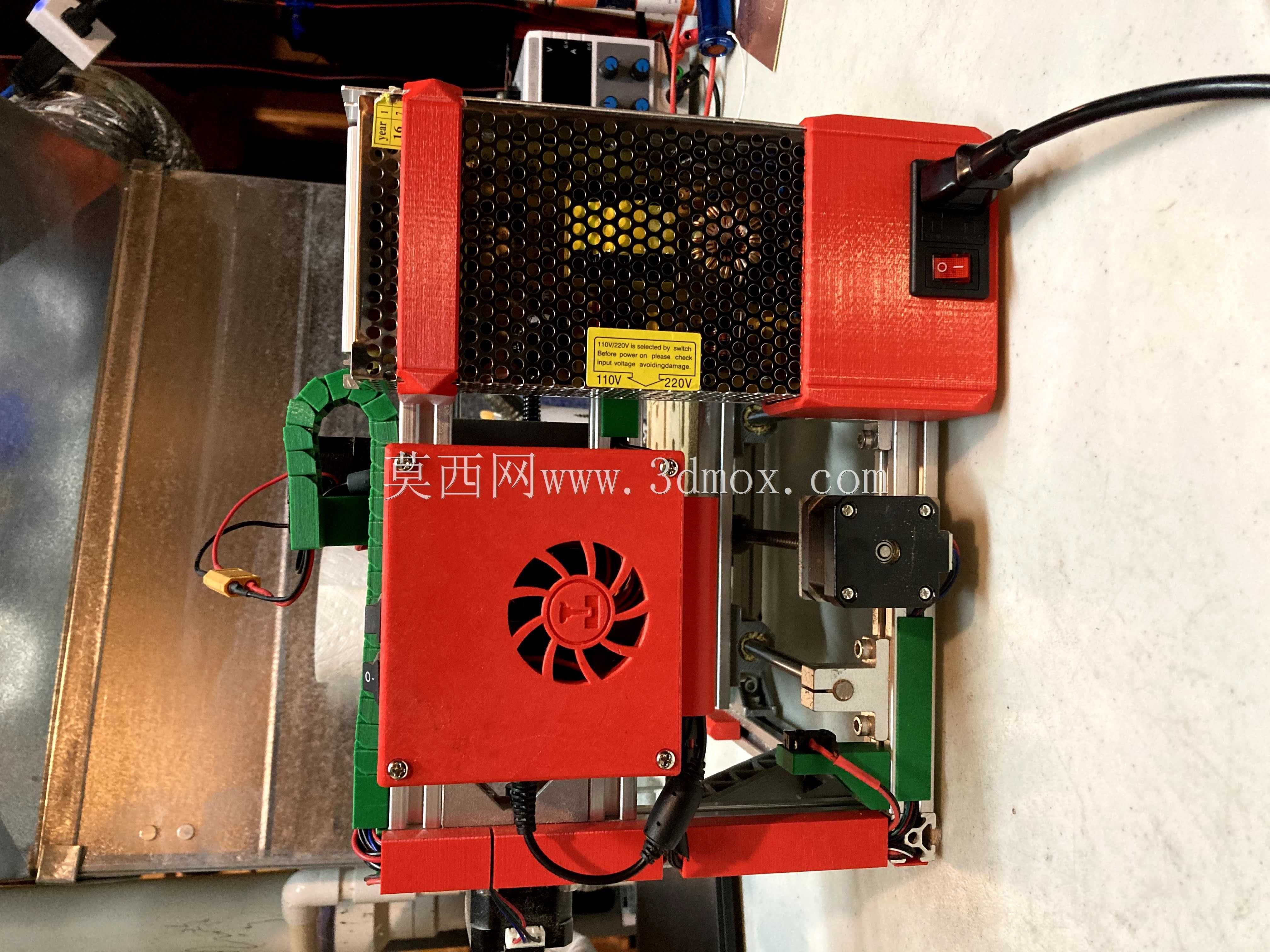

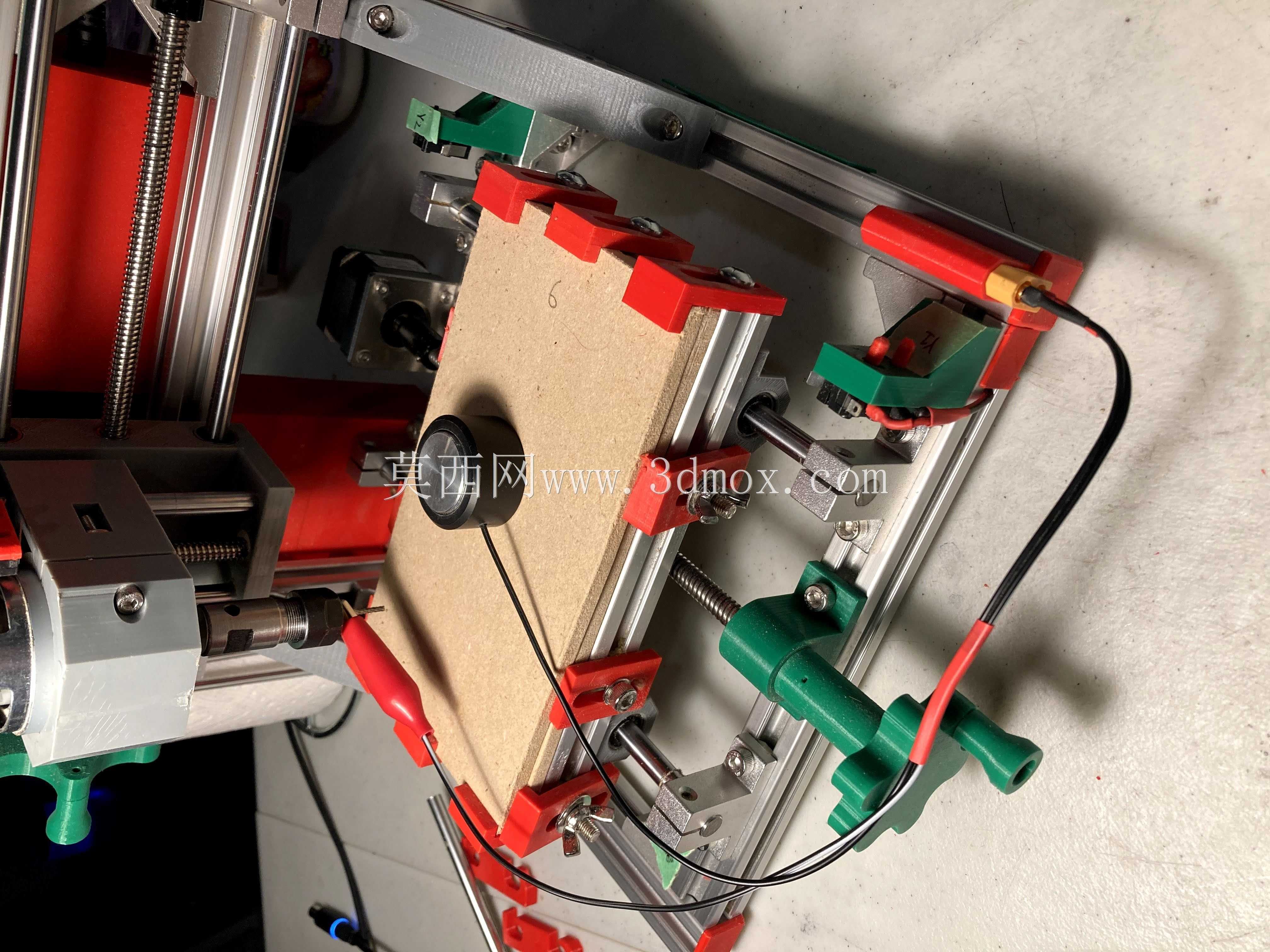

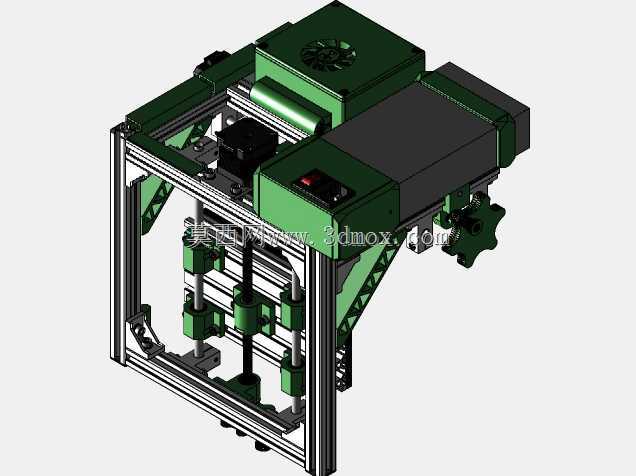

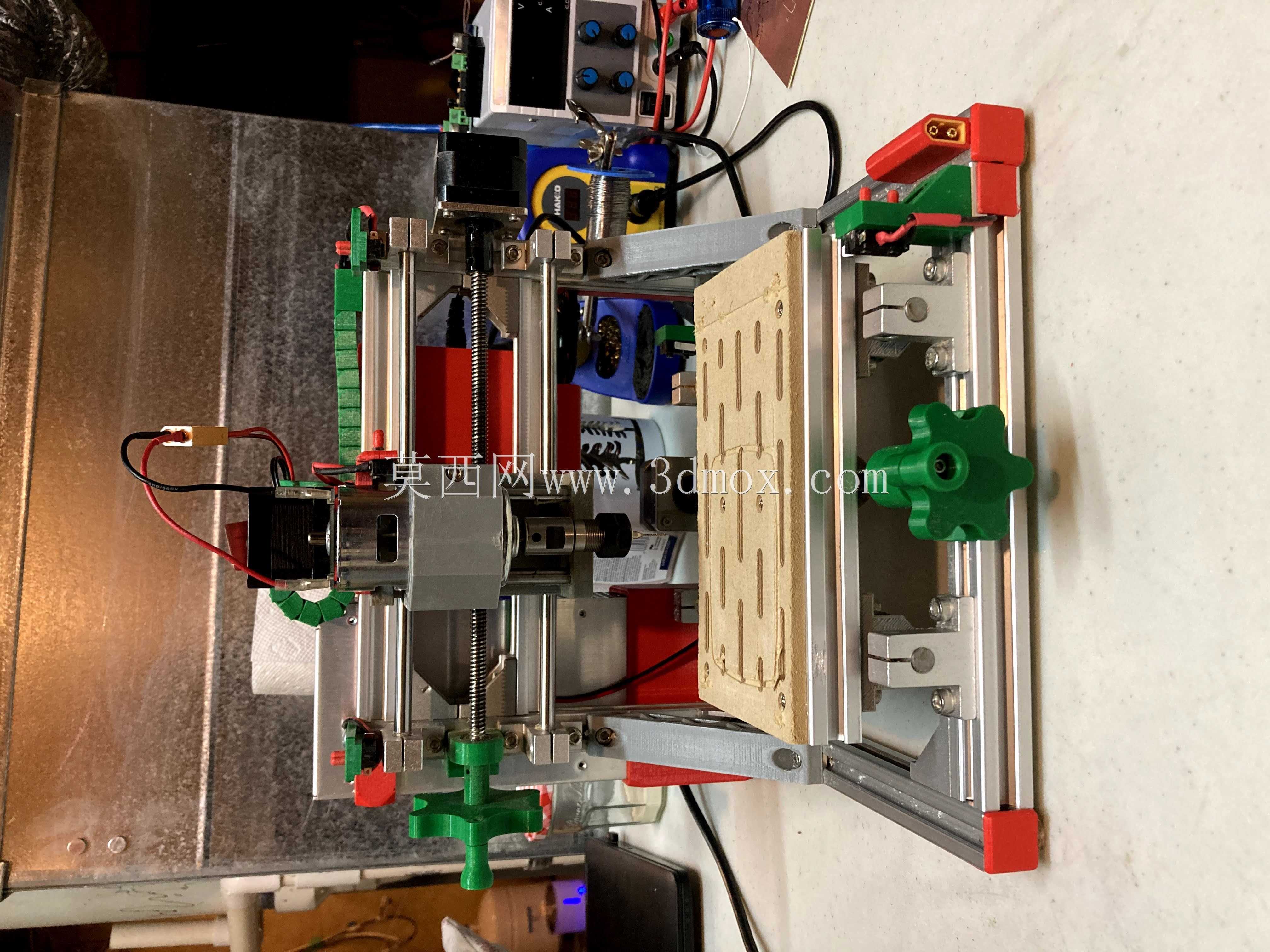

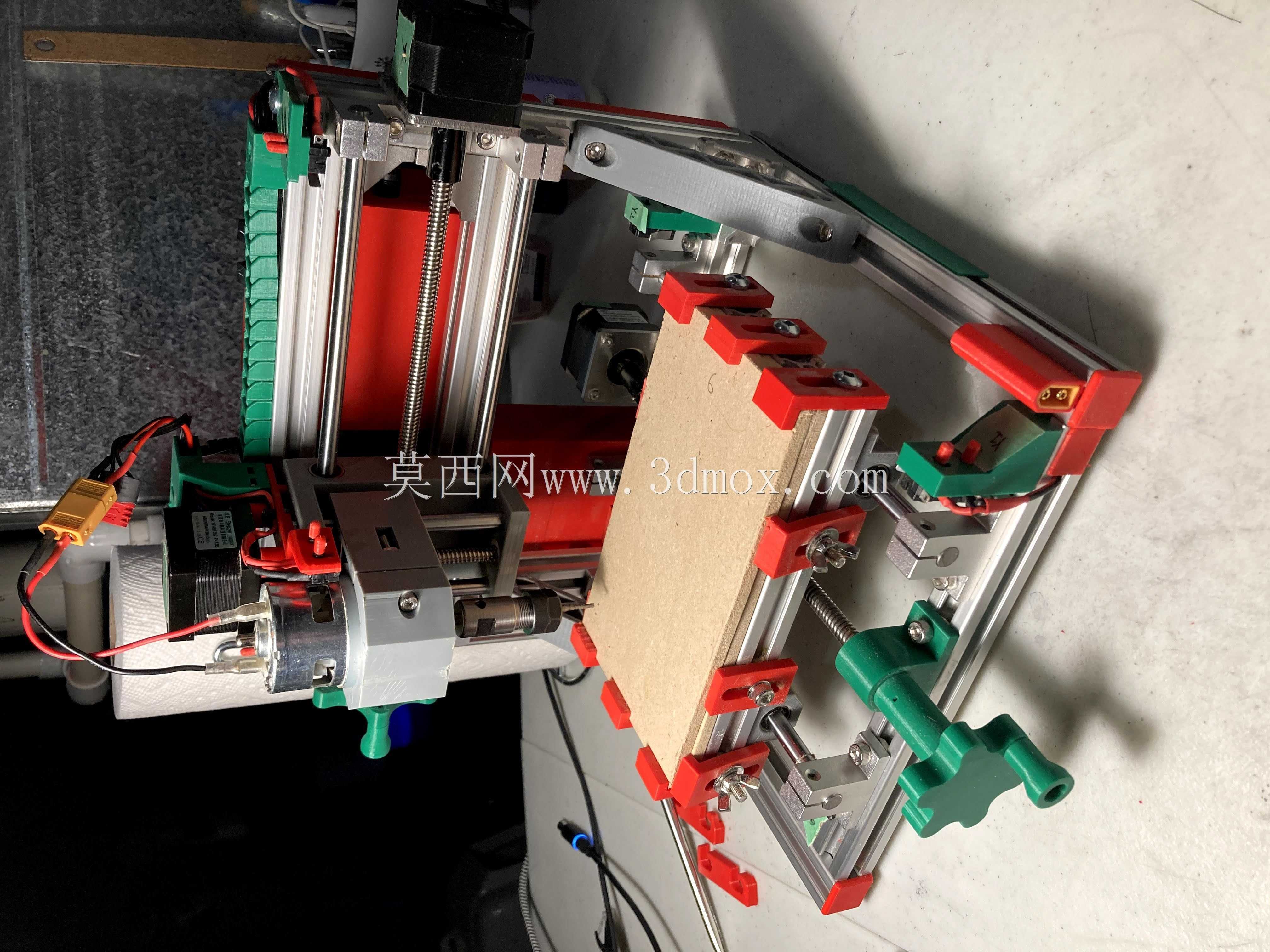

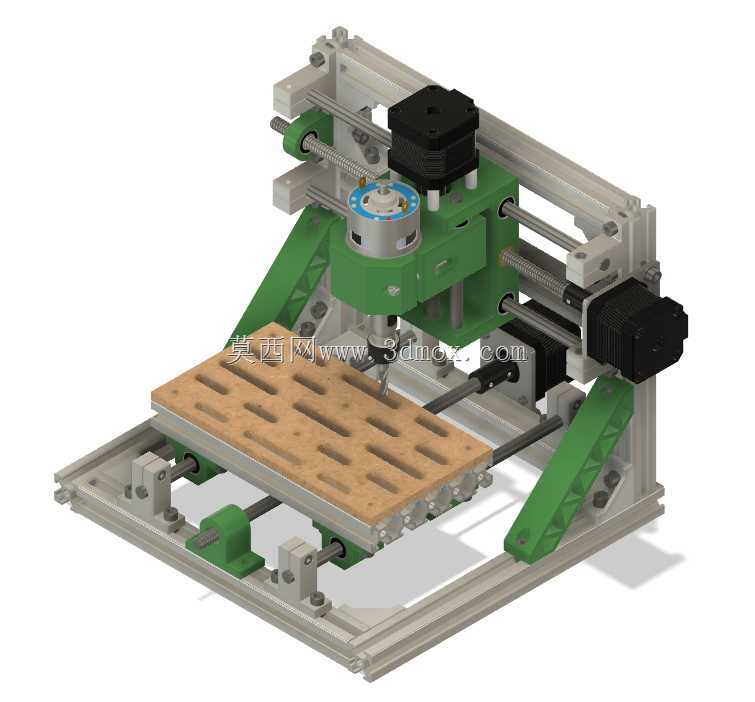

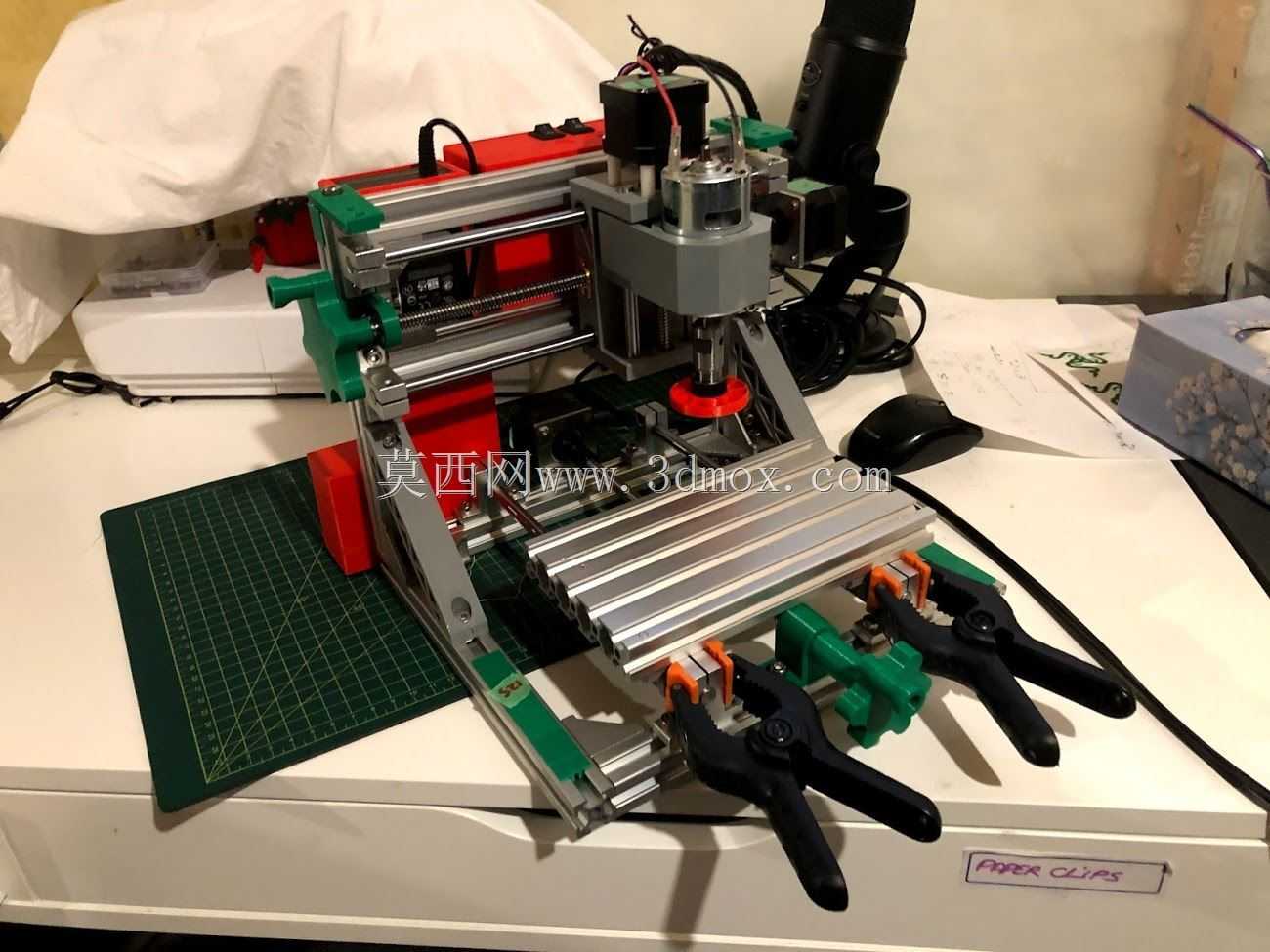

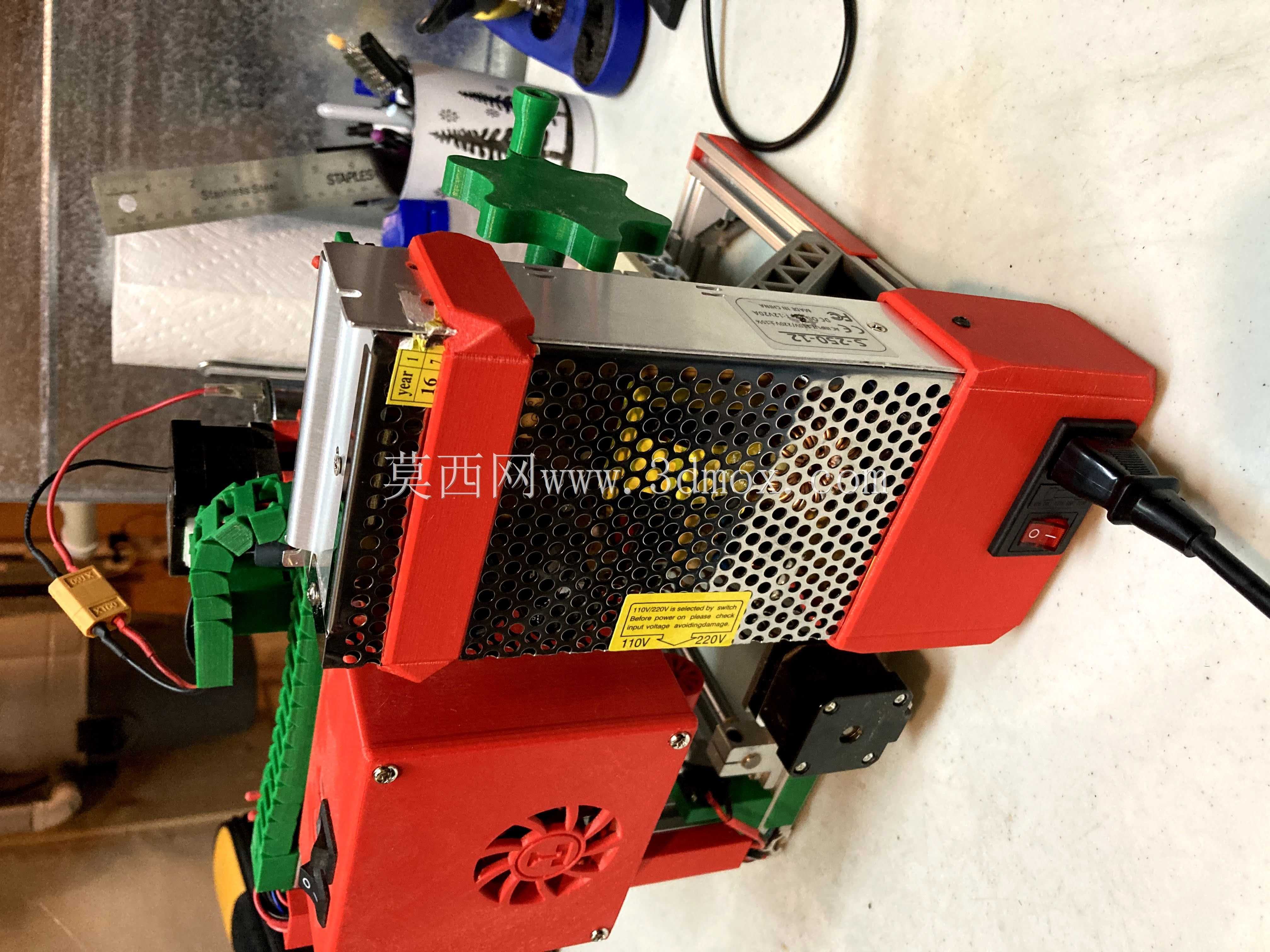

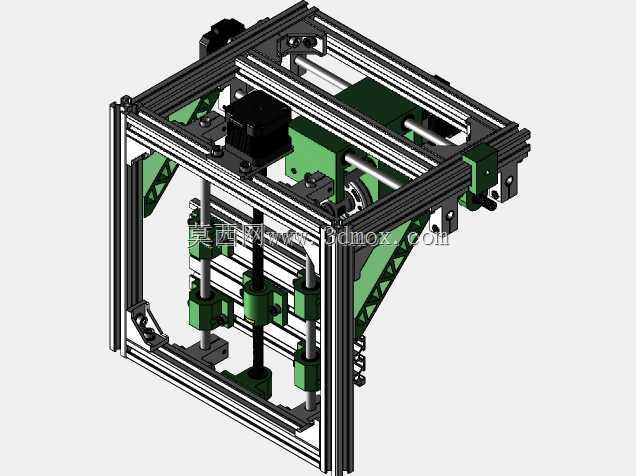

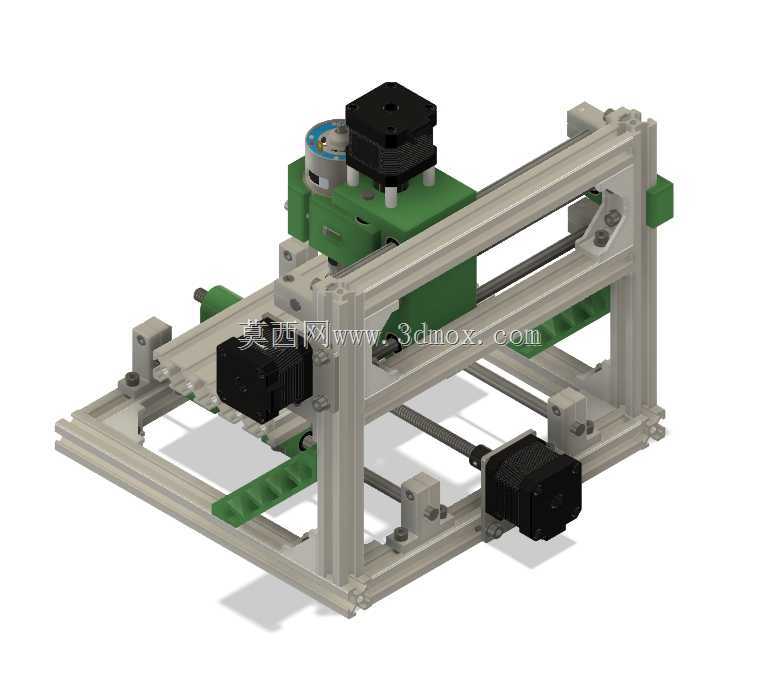

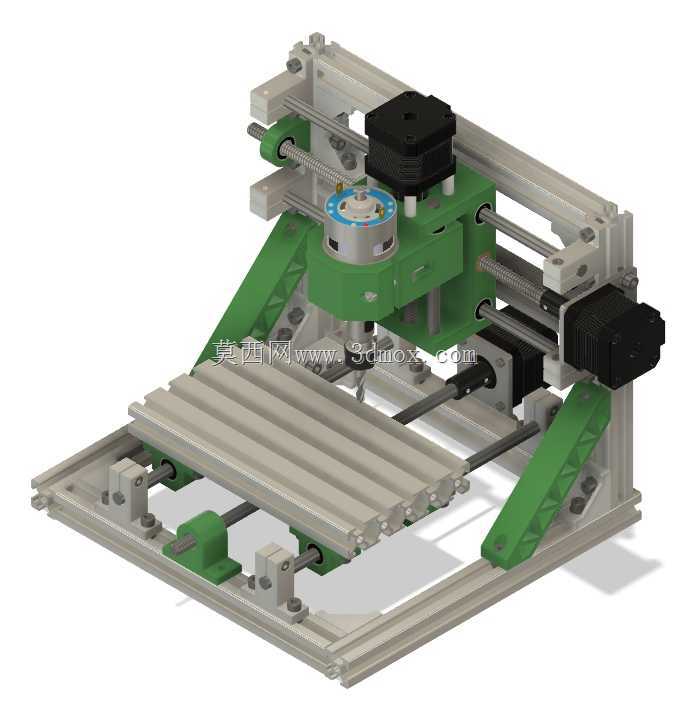

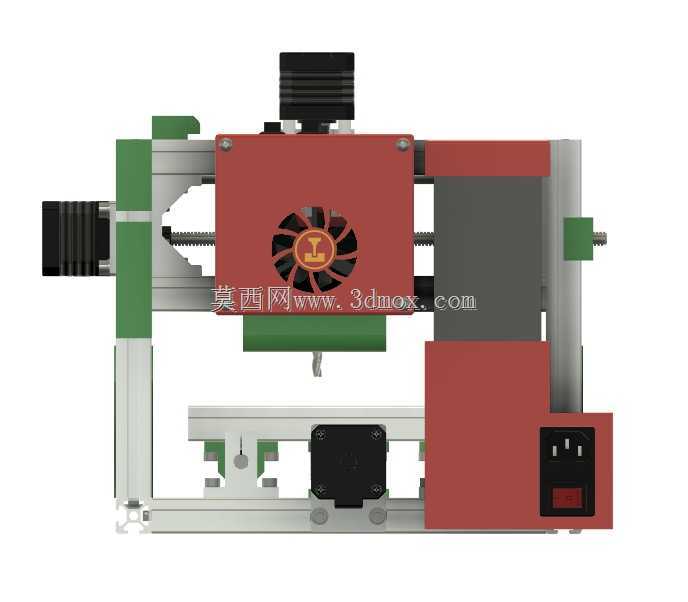

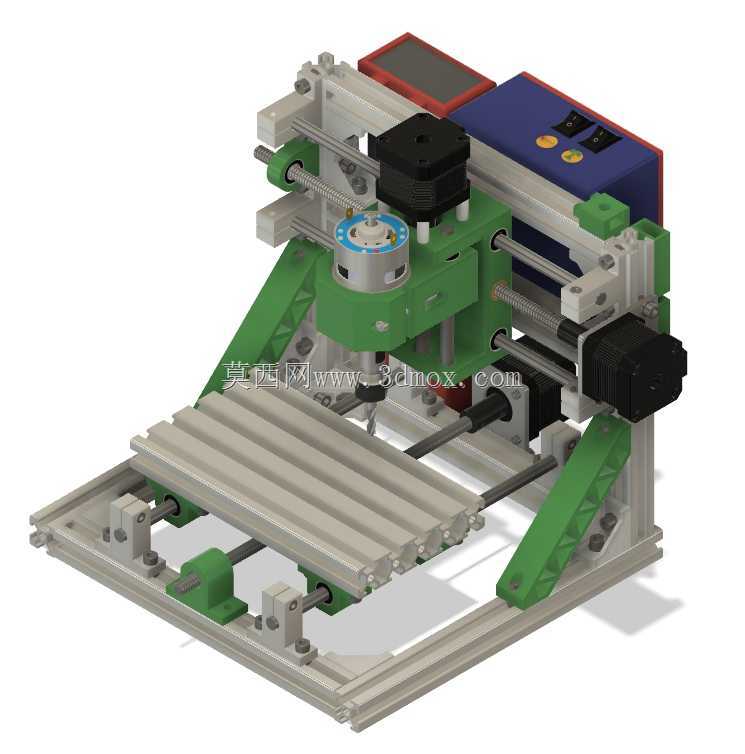

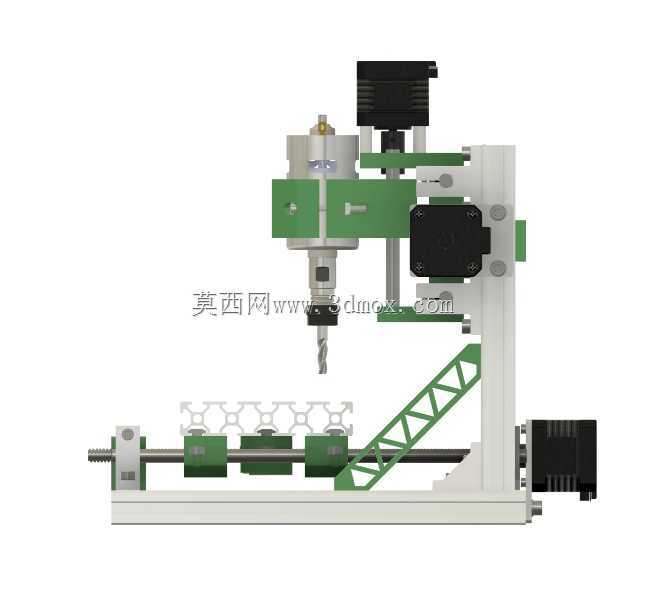

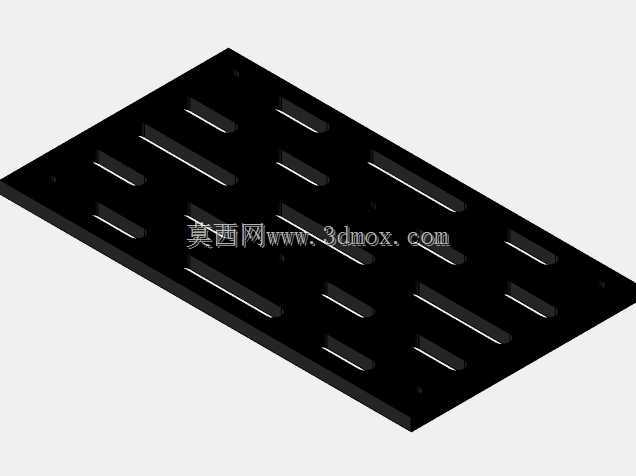

这款小型数控加工设备主要面向个人工坊、创客空间、小型加工门店的轻量加工场景，可覆盖软金属、工程塑料、木材、亚克力等常见材质的平面雕刻、铣削、钻孔、简单轮廓切割作业，能够满足小批量定制零件加工、文创产品雕刻、教学实训操作、DIY零件制作等多元需求，相比大型工业机床占地更小、部署灵活，无需复杂的车间地基配套即可投入使用。设备采用龙门式三轴运动架构，整体以标准工业铝型材搭建主体机架，搭配三角加强筋结构提升机架刚性，减少高速运动过程中的结构震颤，保障加工精度稳定性；三个运动轴均采用丝杠配合直线光轴的传动导向组合，传动间隙小、运动顺滑，可实现精准的位移控制，各轴端配置限位开关组件，避免运动超程造成的设备撞损。主轴部分采用高速电主轴配置，可适配不同直径的铣削刀具，满足不同加工工序的刀具使用需求；走线部分做了规整梳理，背部预留电源控制单元安装位，电气布线与机械运动区域完全分隔，避免运动过程中线路剐蹭磨损，提升长期运行的可靠性。设计过程中针对原有方案的不足做了多处优化调整：重新设计了Z轴限位开关的安装保持架，适配不同厚度的安装垫片，配套定制卡扣固定件保障限位组件安装牢固不会移位；在Z轴电机另一侧增设捕捉件，抑制导杆在加工过程中从打印基座向上振动窜动，避免加工过程中出现扎刀、走位偏差问题；优化了开关支架的固定方式，采用规格适配的圆头螺钉完成支架与铝型材基座的固定，确保连接紧固不会出现松脱。设备整体外形紧凑，安装边界仅需占用常规桌面大小的空间，工作台采用槽型铝型材台面，可通过压块快速固定不同尺寸的加工工件，适配最大加工幅面覆盖常规小型零件的加工需求，各运动部件的安装位置预留了足够的调试维护空间，日常维护、易损件更换都可快速完成，无需复杂的拆解操作。整机结构模块化程度高，所有机械部件均采用市面常见的标准件，加工爱好者可根据结构方案自行采购配件完成组装调试，组装过程中可根据自身的加工需求调整传动参数、更换不同功率的主轴组件，灵活拓展设备的加工能力。
