立式螺旋结构风力发电机组三维设计

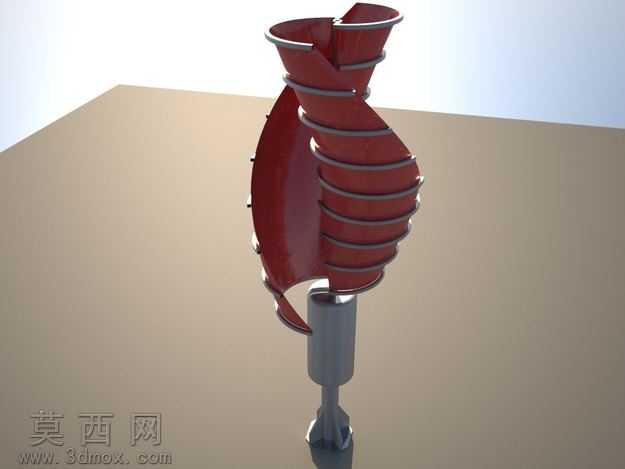

本作品为立式螺旋型风力发电机组的三维设计成果，整体建模过程围绕垂直轴风力机的结构特性展开，首先完成核心风轮部分的参数化建模：螺旋叶片采用连续变曲率曲面构建，通过多段螺旋线引导曲面放样，精准还原螺旋段的扭转角度与曲面弧度，叶片边缘设置环形钢支撑结构，建模时通过环形阵列与曲面贴合约束，保证支撑圈与叶片曲面完全贴合，既还原了钢支撑的加固作用，也让整体风轮的螺旋形态流畅连贯，无曲面破面、衔接错位等问题。风轮下方的连接轴段采用圆柱特征叠加建模，区分了上部连接段、中部基座段与底部固定端的不同直径参数，还原了机组从风轮到固定底座的传力结构，底部固定端做了收窄造型处理，匹配实际安装的固定结构需求。材质渲染阶段，螺旋叶片主体采用哑光深红色金属漆材质，调整材质的粗糙度与反光参数，模拟户外风机叶片的耐磨涂层质感；边缘的钢支撑圈赋予银灰色金属材质，添加细微的磨砂纹理，还原钢结构支撑的金属质感；中间连接轴与底部基座采用深灰色哑光金属材质，区分不同部件的材质差异；场景地面采用浅米色哑光平面材质，添加柔和的环境光影，通过三点布光调整光源角度，突出螺旋风轮的曲面扭转层次，让整体渲染效果清晰展现结构细节。设计思路上，这款螺旋式垂直轴风力机组区别于传统水平轴风机，无需对风机构即可捕获任意方向的来风，螺旋曲面的设计可以让气流沿叶片曲面平滑流动，降低风阻与运行噪音，钢支撑的环形结构能够提升叶片整体结构强度，适配1.86米高度的整机尺寸，可用于小型分布式风能发电场景。建模过程中对螺旋叶片的曲面连续性做了反复校验，保证曲面G2连续，避免渲染时出现光影断层，同时对各部件的装配衔接处做了贴合处理，还原实际装配的结构关系，整体模型结构完整，曲面精度较高，可用于结构展示、原理演示等场景。
