带转速调控结构的垂直轴风力涡轮装置

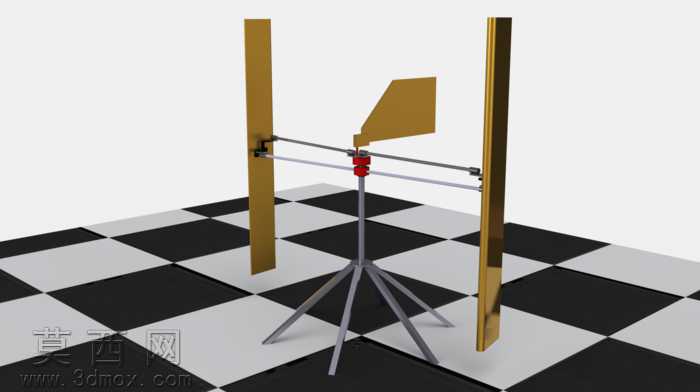

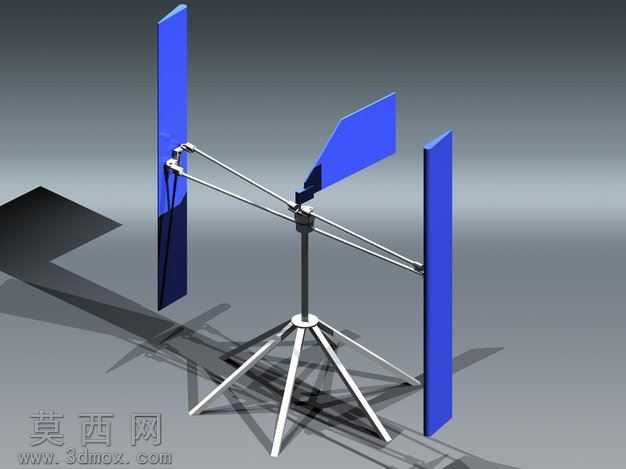

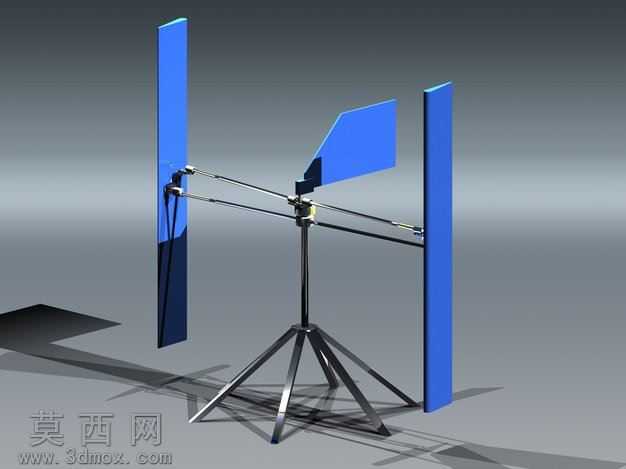

本作品为垂直轴结构的风力涡轮装置三维建模成果，建模过程中先完成整体支撑体系的搭建：底部采用三脚架式支撑结构，通过等角度分布的三根支腿实现稳定落地支撑，支腿与中心立杆的连接部位做了加强结构设计，保证整体装置在受风状态下的结构稳定性，中心立杆作为核心承载轴，承担上部旋转组件的全部载荷，建模时对轴段的同轴度做了精准约束，避免后续旋转模拟出现干涉问题。上部旋转组件的建模围绕垂直轴风力机的特性展开，两侧设置对称分布的长条形垂直翼板，翼板的截面做了优化的翼型处理，能够在不同来风方向下捕获风能，带动中心轴转动；翼板与中心轴之间通过横向连接杆件连接，杆件与翼板、中心轴的连接部位均设置了紧固结构，保证连接强度。装置额外设计了时钟控制式舵轮调控结构，该结构位于旋转组件上部，通过特定的机械联动逻辑，可在叶轮转速提升至设定阈值时自动触发调控动作，调整翼面的受风角度，限制转速继续攀升，避免转速过高达到结构断裂临界点，保障装置运行安全；同时舵轮结构还承担旋转翼型的出入风导向功能，可根据来风方向调整翼面姿态，在提升有效风能捕获效率的同时减小不必要的风阻，优化整体运行效能。渲染阶段采用黑白棋盘格地面作为展示基底，金属部件统一赋予哑光金属材质，还原金属构件的真实质感，翼板部分做了细微的表面质感区分，突出结构层次；渲染时采用均匀的漫反射光照，清晰呈现各部件的结构轮廓与装配关系，完整展示装置的整体构造与设计细节，直观体现该风力涡轮装置的结构特点与功能设计逻辑。
