桌面级小型数控雕刻机结构设计

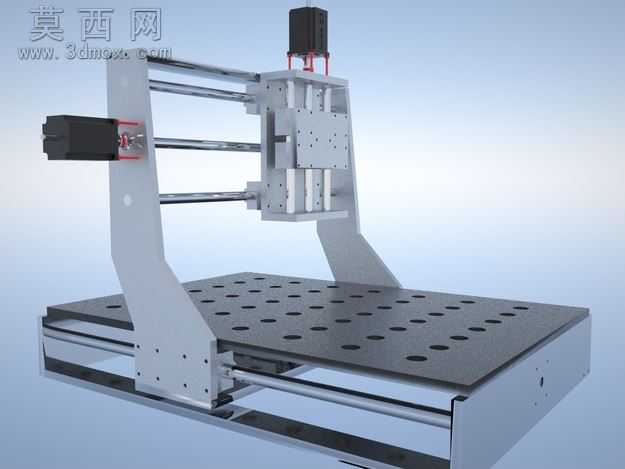

本作品为桌面级小型数控雕刻机的三维结构设计，整体采用龙门式动梁结构布局，在三维建模过程中严格遵循机械加工设备的设计规范，对每一处装配结构都做了干涉校验，确保各运动轴行程范围内无结构碰撞。建模阶段对设备的主体支撑件做了精细化处理，两侧立式支撑座采用加厚板材设计，通过多组定位孔与底部工作台基座刚性连接，有效提升整机运行时的结构稳定性，避免高速运动过程中出现共振抖动。工作台面采用密集阵列孔设计，既可以减轻整体机身重量，又能够适配通用工装夹具的安装需求，方便用户快速固定待加工工件。传动部分采用光轴导轨搭配丝杠传动的经典结构，X、Y、Z三个运动轴的导轨安装位都预留了精准的装配基准面，建模时对导轨滑块、丝杠螺母座、伺服电机安装座的配合公差做了合理预留，既保证装配精度，又不会出现过定位导致的装配卡滞问题。主轴安装部分设计了可调节的夹持结构，能够适配不同功率的高速电主轴，满足不同材质工件的雕刻、铣削加工需求。材质渲染阶段，对机身金属结构件赋予了磨砂铝合金材质，对传动光轴、丝杠赋予了抛光金属材质，对工作台面赋予了阳极氧化黑色金属材质，整体渲染效果真实还原了设备的实际材质质感，清晰展现各部件的结构层次。设计过程中充分考虑小型设备的使用场景，整体结构紧凑占地面积小，同时兼顾了结构刚性与运动灵活性，各运动轴的行程配比经过反复优化，能够满足小尺寸工件的精密加工需求，设备的走线槽、限位开关安装位都做了预留设计，方便后续电气系统的装配调试，整体结构具备很高的可加工性与装配可行性，适合个人DIY制作或者小型加工场景使用。
