多管旋风式锅炉除尘分离装置结构设计

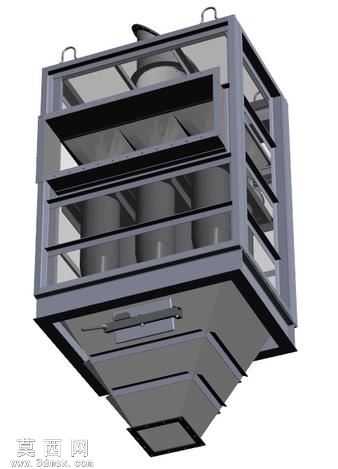

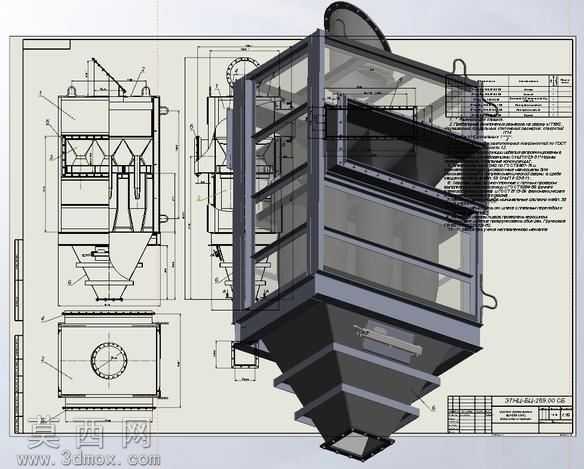

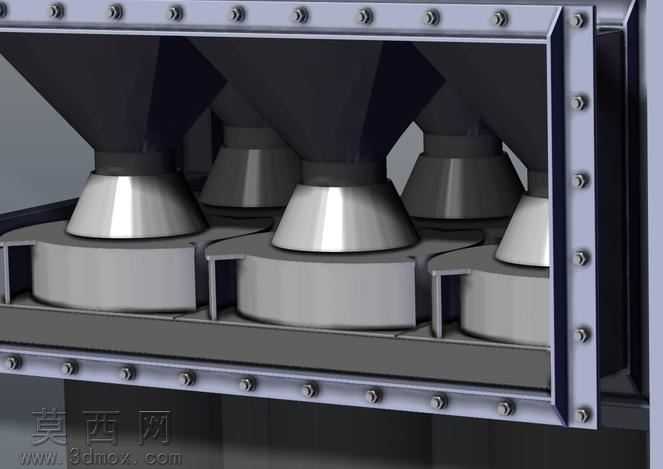

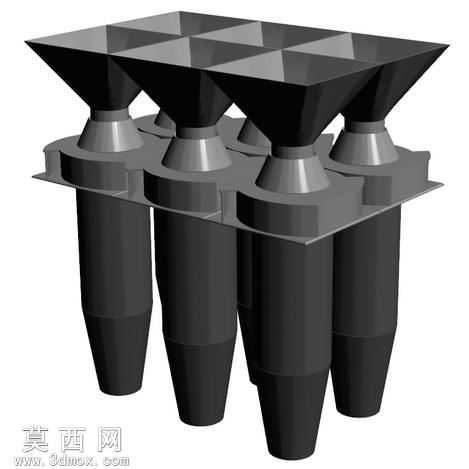

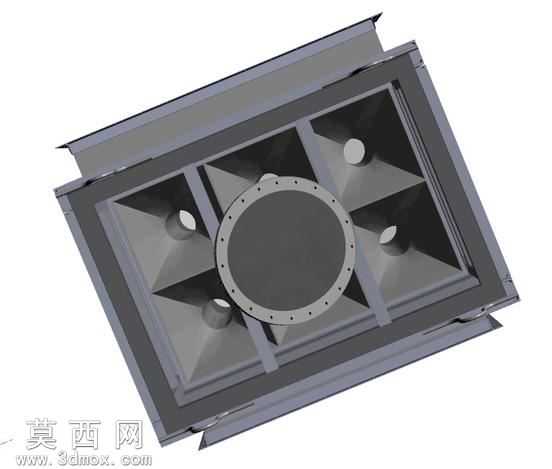

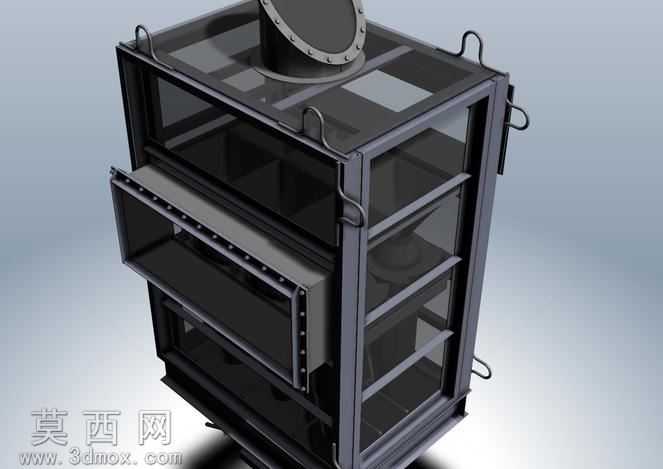

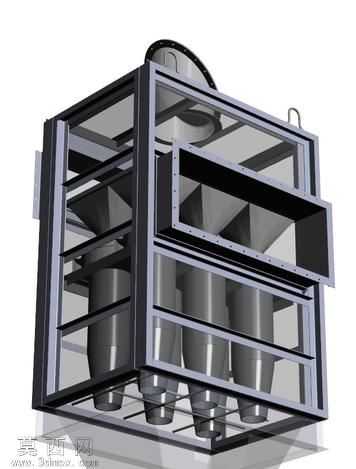

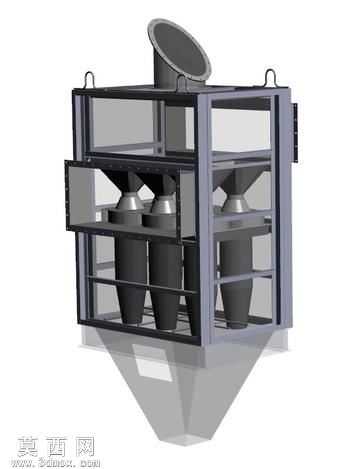

本作品为多管组合式旋风电池除尘分离装置三维模型，采用SolidWorks完成全参数化建模，整体结构严格参照工业除尘设备的实际生产尺寸进行1:1还原，建模过程中对设备的每一处结构细节都做了精准复刻，无多余冗余特征，所有零件间的装配关系完全符合实际设备的安装逻辑。模型整体采用立式方箱加下锥斗的经典布局，上部为方形集成箱体，内部规整排布6组独立的旋风分离单元，单元间通过钢质隔板做分隔固定，避免气流串扰影响分离效率；箱体顶部设置检修盖板与安全泄压阀结构，侧面预留烟气进出口法兰接口，法兰面的螺栓孔位、密封槽结构都做了完整建模，可直接导出用于工程图纸的生产标注。下部为渐缩式集灰锥斗，锥斗壁面按照粉尘滑落的自然角度设计倾斜度，避免灰粒堆积搭桥，锥斗底部设置卸灰接口与闸板结构，匹配后续输灰设备的安装需求。材质渲染阶段，针对设备不同部件的实际用材做了区分设置：箱体外壳、旋风单元筒体采用碳钢板材质，赋予哑光深灰金属质感，还原设备焊接加工后的表面状态；法兰密封面做了机加工亮面质感区分，橡胶密封件赋予哑光黑色弹性材质表现，视镜部件采用半透明玻璃材质，提升模型的真实感与结构辨识度。设计思路上，该装置针对中小型热水锅炉尾部烟气除尘需求开发，采用多旋风单元并联的结构形式，相比单管旋风设备，在有限占地空间内大幅提升烟气处理通量，可适配2.5-15t/h负荷的锅炉烟气处理需求，设计工况下可实现对50微米以上粉尘颗粒90%以上的捕集效率，设备整体运行阻力控制在1200Pa以内，入口可耐受最高400℃的高温烟气，适配锅炉尾部高温烟气的处理场景。建模过程中对气流路径做了结构适配，烟气从入口进入箱体后均匀分配至各个旋风单元，通过离心作用将灰粒甩向筒壁后滑落至下部集灰斗，净化后的气流从单元中心排气管汇集后从出口排出，所有内部导流结构、气流分布板都做了完整建模，可直接用于后续的流场仿真分析参考，模型整体结构严谨，细节完整，可用于环保设备方案展示、结构教学、工程参考等多个场景。
