家用智能扫地机器人外观结构设计

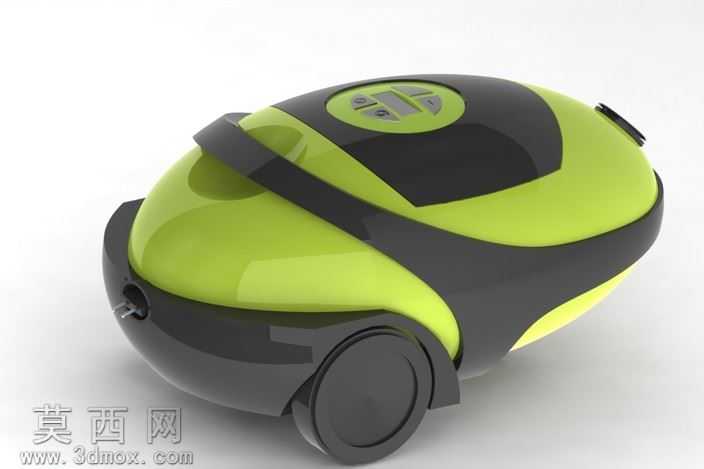

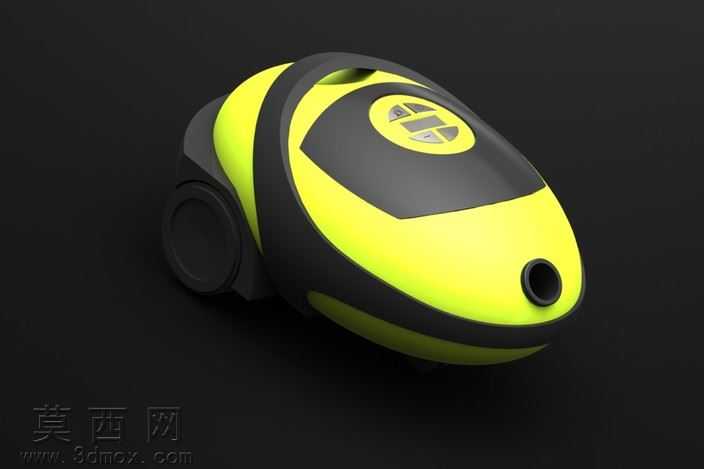

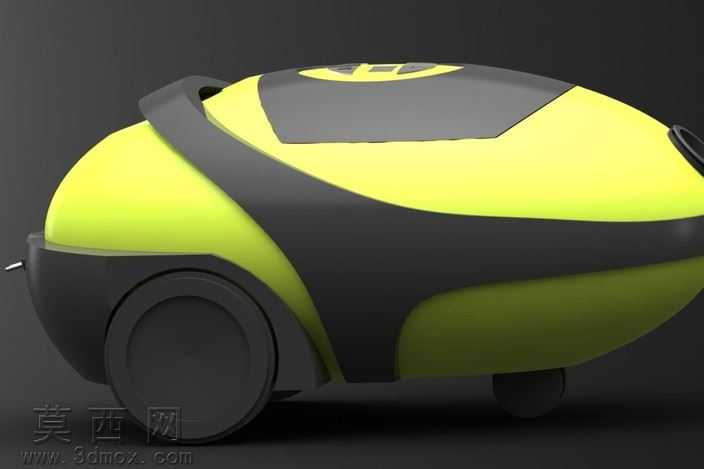

本作品为家用扫地机器人的三维设计方案，采用SolidWorks完成全参数化建模，整体造型采用圆润的椭球形流线型设计，有效降低家居场景中磕碰家具、卡滞边角的概率，适配多数家庭的日常清洁使用场景。建模过程中首先绘制整体轮廓草图，通过放样、曲面填充等命令构建主体顺滑曲面，对机身分模线位置做了圆角过渡处理，避免尖锐棱角带来的安全隐患，同时提升外观的精致感。材质渲染阶段，机身主体采用高光泽ABS塑料材质，亮面果绿色与哑光深灰色做撞色搭配，顶部操控区域采用半透明磨砂PC材质，既可以隐藏内部的触控按键结构，又能保证按键指示灯的透光效果，行走轮采用软质TPU橡胶材质，模拟真实产品的防滑减震特性，前端吸尘口位置做了内凹收边处理，贴合地面的同时避免刮擦地板。结构设计上，顶部集成了功能按键区域，预留了尘盒开盖的卡扣结构位置，侧面布置了行走轮的安装轴位与防撞缓冲条的安装槽，前端设置吸尘口的对接结构，尾部预留排风滤网的安装空间，所有结构件的装配间隙均按照家电产品的通用公差做了预留，保证各部件装配后无干涉。设计思路围绕家用清洁场景的实际需求展开，圆润无棱角的造型适配有孩童、宠物的家庭，撞色外观摆脱传统清洁电器的沉闷感，能够融入不同风格的家居环境，曲面建模过程中反复调整曲率，保证机身各面过渡自然无突兀折角，渲染阶段调整了材质的反光度与粗糙度参数，还原真实塑料材质的质感，对按键区域的字符做了贴图处理，提升模型的真实度，整体模型结构完整，各部件分件清晰，可直接用于外观手板制作与结构开模参考。
