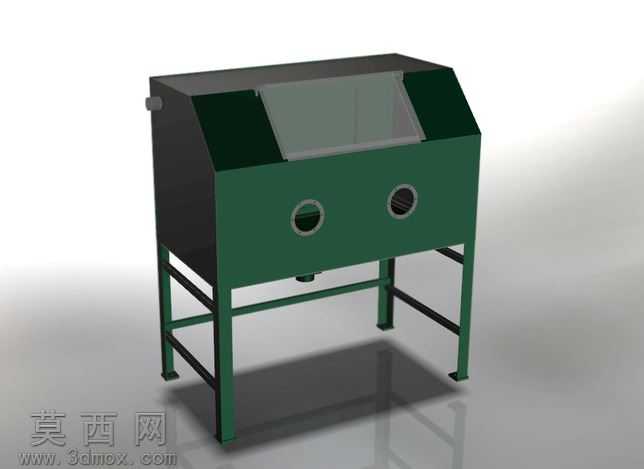

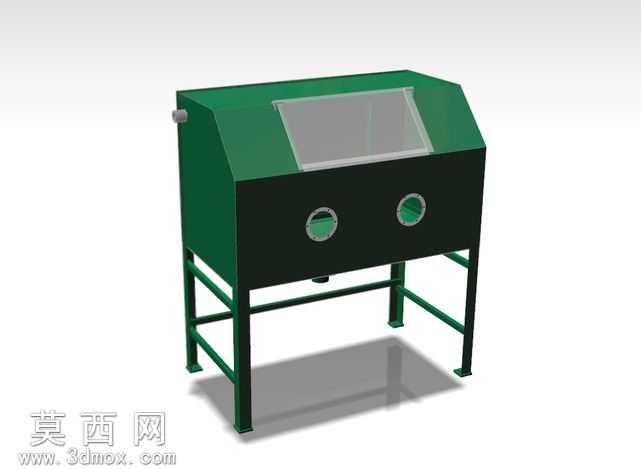

立式箱式手动喷砂机结构三维设计

本模型为立式箱式手动喷砂机的完整三维结构设计，建模过程中严格遵循手动喷砂作业的实际功能需求进行尺寸与结构规划，整体采用立式落地布局，分为上部封闭操作舱与下部支撑机架两大核心部分。建模阶段先通过草图绘制确定设备整体长宽高比例，操作舱采用上窄下宽的斜顶造型，既预留了足够的内部操作空间，也方便观察窗的倾斜安装，适配操作人员站立作业时的俯视观察视角；观察窗采用内嵌式矩形透明视窗结构，建模时预留了密封压边的安装位，可保证喷砂作业时磨料不会从视窗缝隙飞溅。操作舱正面设置两个圆形操作手孔，建模时精准还原了手孔的法兰凸缘结构，可配套安装防护袖套，兼顾操作灵活性与舱体密封性；舱体侧面预留了磨料控制阀与除尘接口的安装位，底部设计为漏斗形收料结构，可实现喷砂磨料的自动回收循环。下部支撑机架采用方管焊接式框架结构，建模时通过型材特征快速生成四根立式支腿与横向、斜向加强筋，保证机架的承重稳定性与抗形变能力，支腿底部预留了可调脚杯的安装位，可适配不平整地面的调平需求。材质渲染阶段，舱体外壁采用深绿色哑光工业漆材质，还原实际设备的耐磨防护涂层质感，观察窗采用半透明磨砂亚克力材质，模拟防飞溅透明防护板的视觉效果，机架部分采用与舱体一致的深绿色涂装，手孔法兰采用金属亮面材质突出结构细节，整体渲染效果贴近工业设备的真实外观。设计思路上围绕手动干式喷砂的作业场景，优先保证舱体的封闭性与操作便利性，所有结构均预留了标准件安装位置，无冗余设计，整体结构紧凑合理，可直接用于设备生产的结构参考或教学演示使用。
