带驱动电路板的工业触控显示屏组件

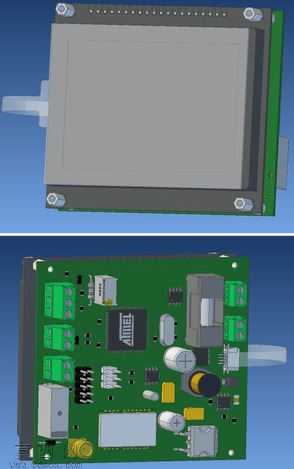

本作品为集成触控功能的液晶显示组件三维建模成果，建模过程围绕工业级触控显示模组的真实结构展开，完整还原了显示屏本体与配套驱动电路板的装配关系。建模阶段首先梳理触控屏与液晶屏的层叠结构，从外层触控感应面板到中层液晶显示层，再到底部背光支撑结构，逐一按照实物比例搭建实体特征，精准还原屏幕边框的固定孔位、侧边排线接口的凸起结构，确保屏幕部分的尺寸公差符合工业装配要求。配套的PCB驱动板建模严格遵循电路板设计逻辑，板上的电容、电阻、芯片、接口、晶振、按键等元器件均按照真实封装尺寸制作，区分不同元器件的外形特征与安装位置，还原板上丝印层的布局逻辑，同时处理好电路板与显示屏之间的排线连接结构，明确两者的装配定位关系。材质渲染阶段，为屏幕外层触控玻璃设置高透光低反射的玻璃材质，模拟真实触控面板的光滑触感与轻微反光效果；液晶显示层设置哑光浅灰的未点亮屏幕材质，还原屏幕息屏状态的视觉特征；PCB板采用典型的阻焊绿油材质，搭配哑光锡脚的焊盘质感，不同元器件分别设置塑料、金属、陶瓷等对应材质，芯片表面做哑光黑处理，电解电容设置亮色外皮与金属顶帽，接插件设置金属针脚与塑料基座的材质区分，整体渲染效果贴近实物的视觉质感。结构设计上重点考量组件的装配合理性，屏幕边框的固定孔与电路板的安装孔位对齐，排线接口的位置预留足够的装配空间，板上元器件的布局避开安装固定区域，还原工业触控显示模组从屏幕到驱动板的完整装配逻辑，可用于电子设备结构验证、装配教学演示等场景，清晰展现触控显示组件的内部构造与连接方式。
