壁挂式触控音频控制面板结构设计

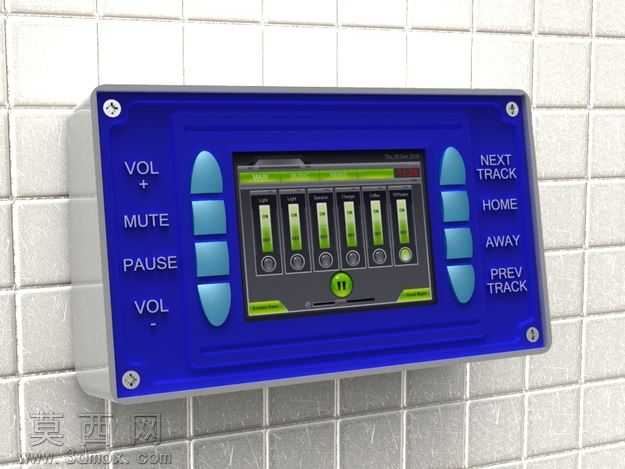

本作品为壁挂式音频控制终端的三维结构设计，整体采用嵌入式壁挂安装形态，主体外壳选用深邃宝蓝色硬质塑料材质，表面做哑光磨砂处理，兼顾视觉质感与日常使用的抗刮耐磨特性。建模阶段从整体功能布局出发，先完成外壳基体的轮廓构建，四个边角预留沉头螺丝安装位，可直接将面板固定于墙面预埋底盒，安装后与墙面贴合度高，无突兀凸起。面板正面的交互区域做了对称式布局规划，中央为嵌入式触控显示屏区域，屏幕边框做微凸的防护设计，避免日常擦拭或磕碰直接损伤屏幕表面；屏幕两侧对称布置物理功能按键，左侧为音量加减、静音、播放暂停功能键，右侧为曲目切换、主菜单、离家/归家模式切换功能键，按键采用半透浅蓝软胶材质，建模时还原了按键的曲面弧度与按压行程间隙，每枚按键与面板开孔的配合公差控制在合理范围，既保证按压手感顺畅，也避免缝隙过大进灰。建模过程同步完成了内部PCB元件的适配布局，前面板结构完成后导出对应格式导入PCB设计软件，对齐所有按键、连接器的安装位置，确保物理按键与内部触发点位精准对应，再将PCB布局文件回导至三维建模环境，校验内部元件与外壳的间隙，排查元件干涉、装配冲突问题，完成所有结构的清障校验。渲染阶段为不同部件赋予对应材质，外壳的哑光塑料质感、软胶按键的半透磨砂质感、屏幕区域的玻璃反光质感都做了精细调整，屏幕显示界面还原了音频调节的均衡器动效，让整体渲染效果贴近真实成品的使用状态。整体结构设计兼顾了外观美观度、装配可行性与使用实用性，所有部件的连接、固定结构都做了合理规划，可直接用于后续的原型打样验证。
