纳米PC-T4嵌入式开发板结构设计方案

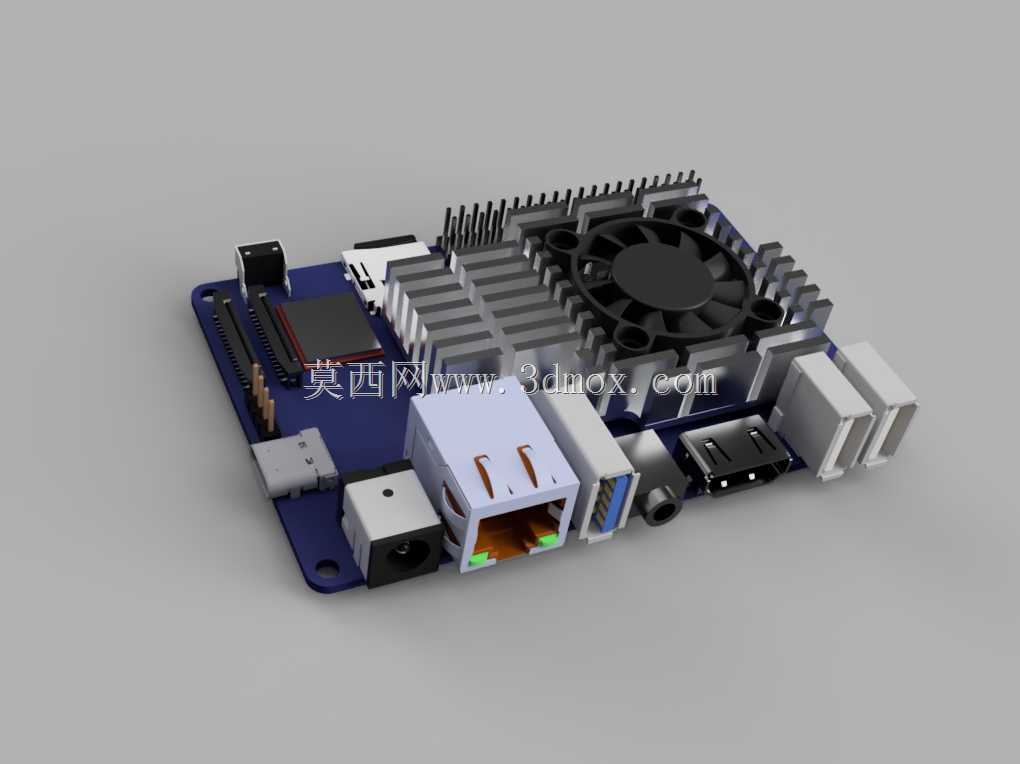

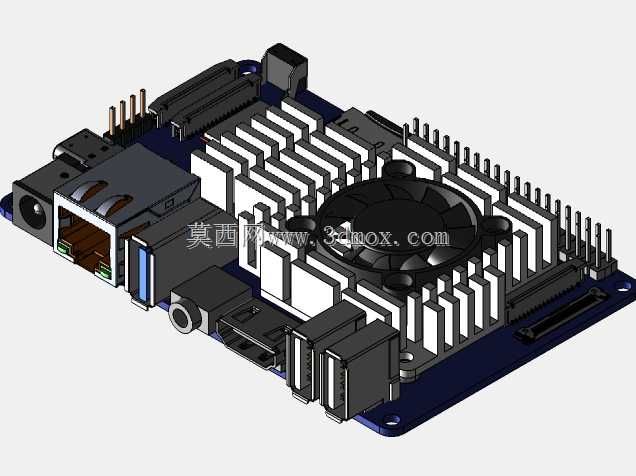

这款嵌入式开发板的三维结构设计，核心围绕小体积工控场景的实际装配需求展开，在做结构排布时优先考虑了板载元件的干涉规避与后期维护便利性。从实际应用场景来看，这类小型嵌入式主控板常被用于边缘计算节点、小型智能设备控制端、工业数据采集终端这类对安装空间有严格限制的场合，所以设计时首先锁定了PCB的安装孔位基准，所有外接元件的位置都以孔位坐标为参照做对齐，确保后期装入定制外壳时不会出现孔位错位的问题。

板载接口的排布完全贴合现场接线的操作逻辑，以太网接口、USB接口、电源接口统一布置在板卡侧边，避免接线时线缆弯折挤压板上元件，散热模组的高度做了严格限制，预留出足够的风道空间，即使在密闭工控壳体内也能保证空气流通带走芯片热量，风扇的安装位做了定位凸台设计，装配时不需要额外做位置校准，直接卡入凸台即可完成固定，减少装配工序的耗时。

设计过程中，除PCB基板与安装孔位严格按照实物尺寸做1:1还原外，其余外购标准件均参考原厂公开的尺寸参数做建模，确保每个元件的外形尺寸、安装脚位都和实物一致，这样导出的模型可以直接导入PCB设计软件做元件布局校验，检查元件之间的装配间隙，避免实际打样后出现元件高度冲突、接口被外壳遮挡这类问题。板载的存储模块、排针接口的位置都做了间隙预留，后期更换不同规格的兼容元件时，不需要重新调整PCB布局就能直接适配。

从安装边界来看，整个板卡的外形轮廓做了圆角处理，避免装入金属外壳时边角刮擦壳体涂层，所有外接接口的伸出长度都控制在统一尺寸，保证外壳开孔时可以做齐平设计，不会出现接口内凹或者突出过多的情况。散热鳍片的排布方向顺着板卡的长度方向，和风扇的出风方向保持一致，最大化散热效率的同时，也避免鳍片遮挡周边接口的插拔操作空间，电源接口的位置特意远离信号接口，减少电源走线对信号传输的电磁干扰，这类细节都是在实际项目调试中总结出的结构设计经验，完全贴合硬件开发的实际工程需求。
