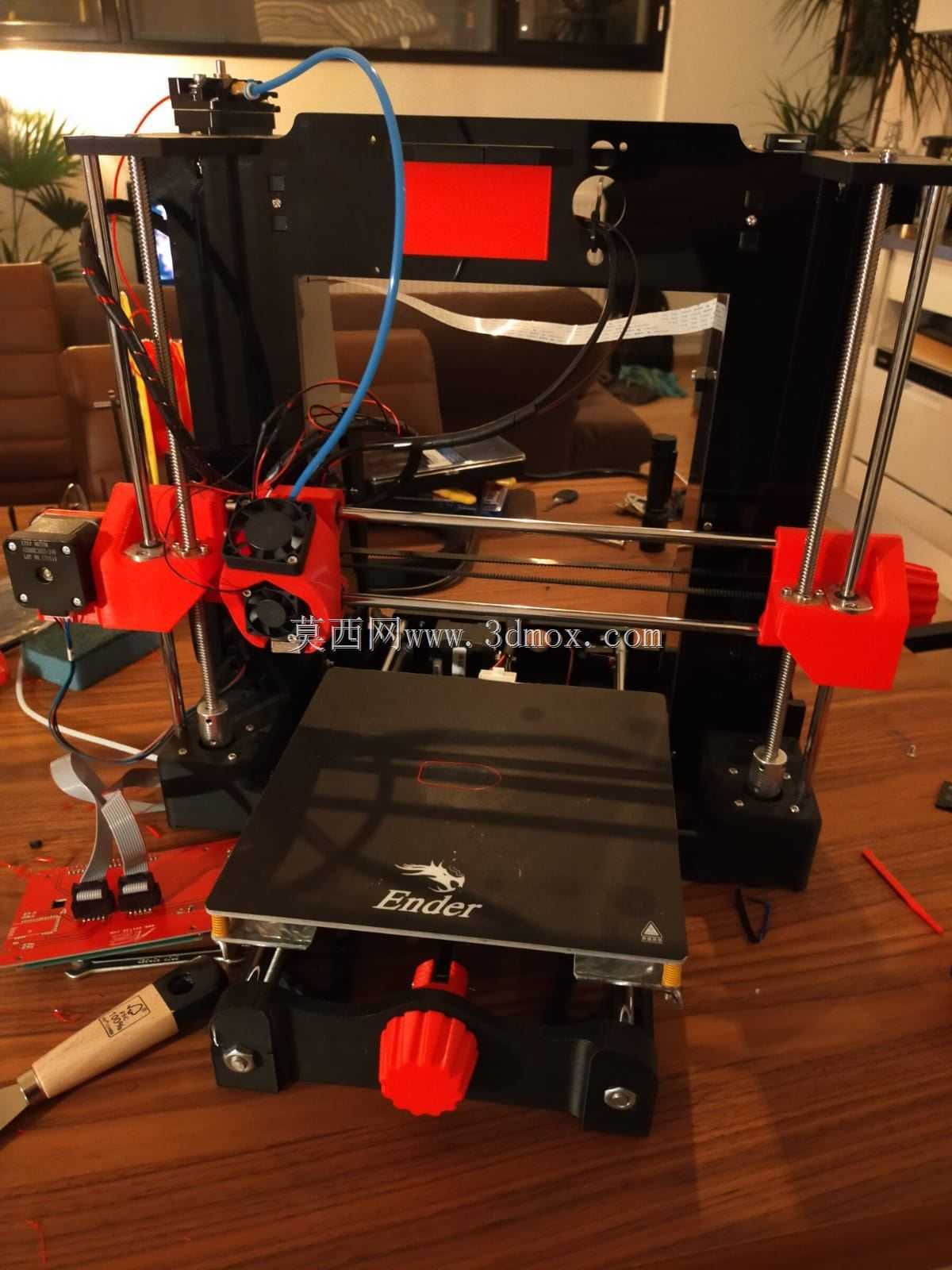

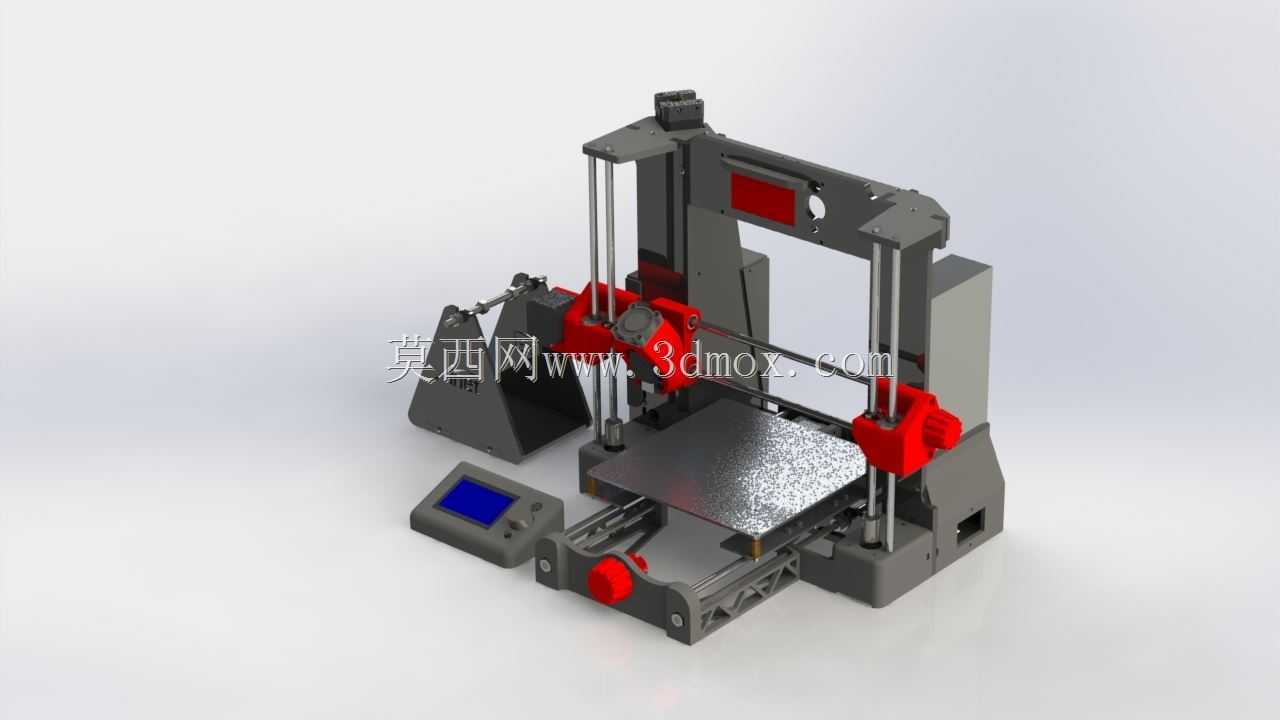

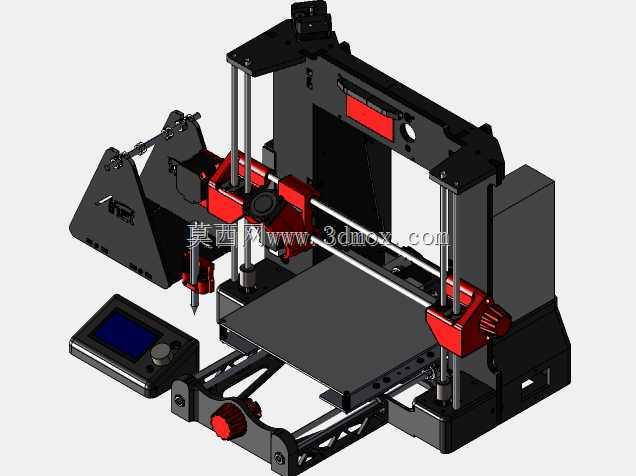

改良版AnetA6桌面级FDM3D打印设备结构

该结构面向个人创客、小型工作室及校园创新实训场景设计，核心用途是完成热塑性耗材的熔融堆叠成型，可快速制作产品手板验证结构合理性、制作创意文创实体件、加工非标定制小零件，也可作为小型加工载体拓展多类桌面加工功能，适配个人创作、教学演示、小批量定制等多元桌面制造需求。

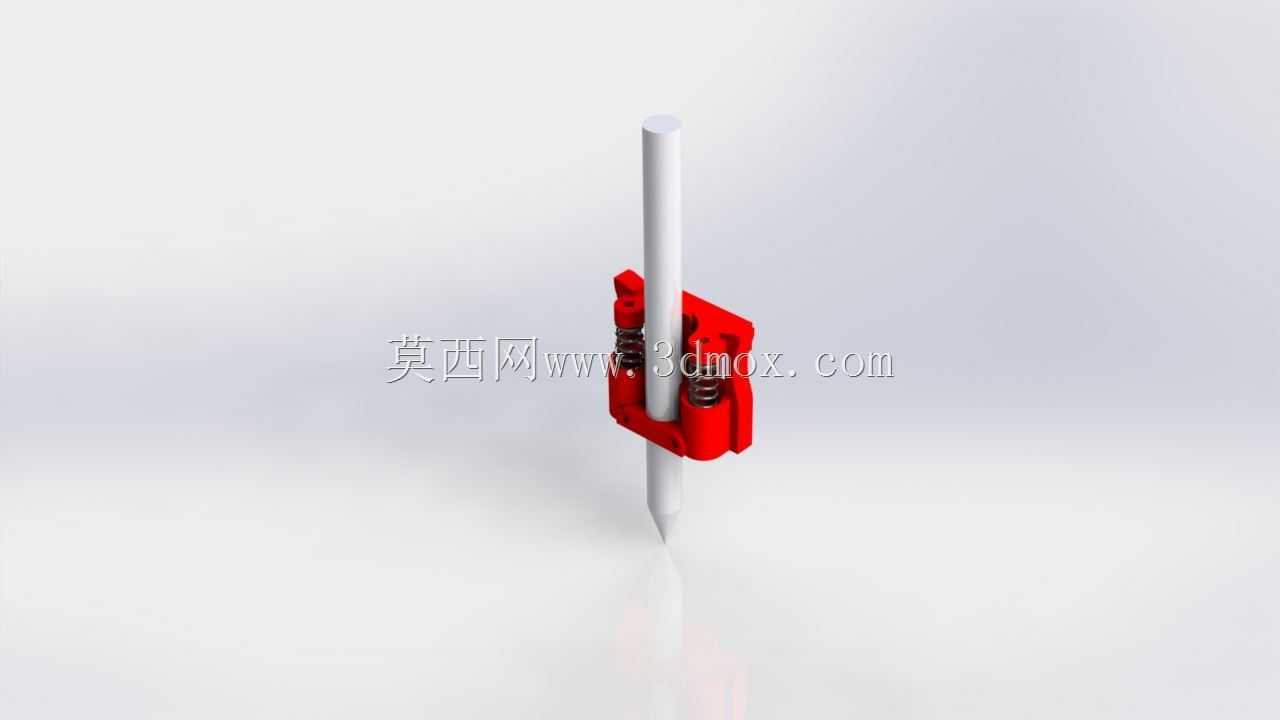

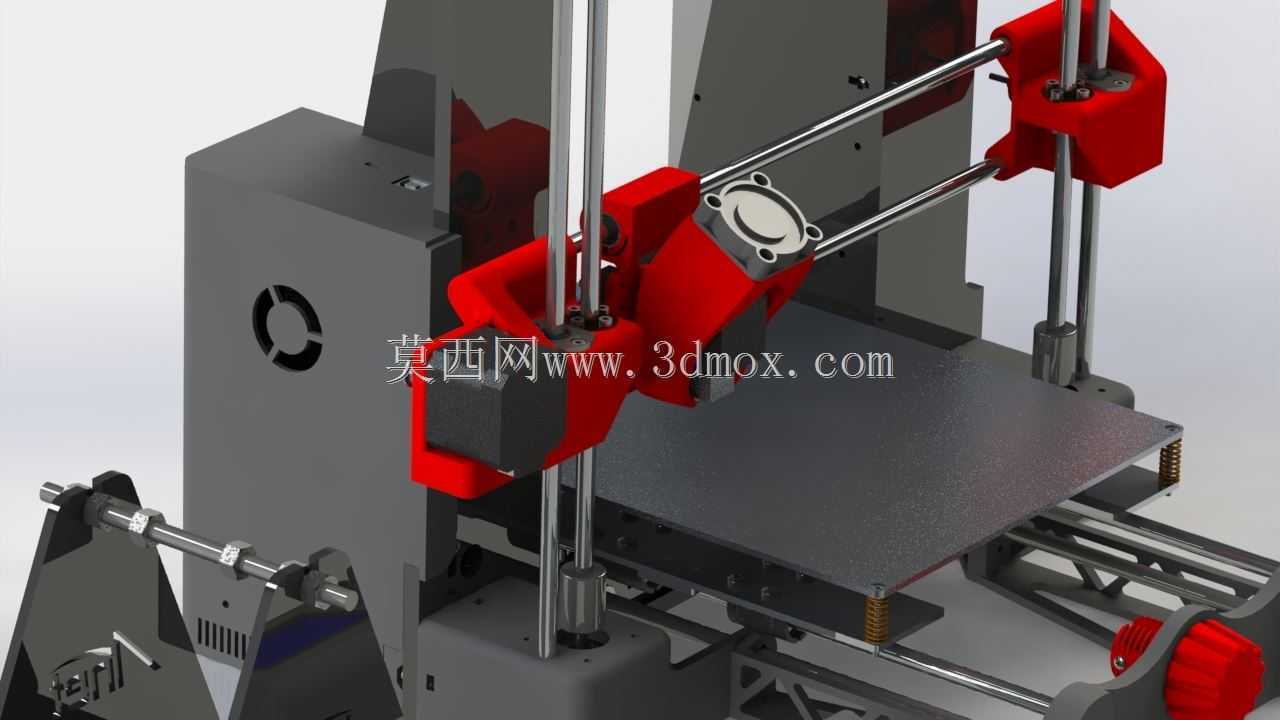

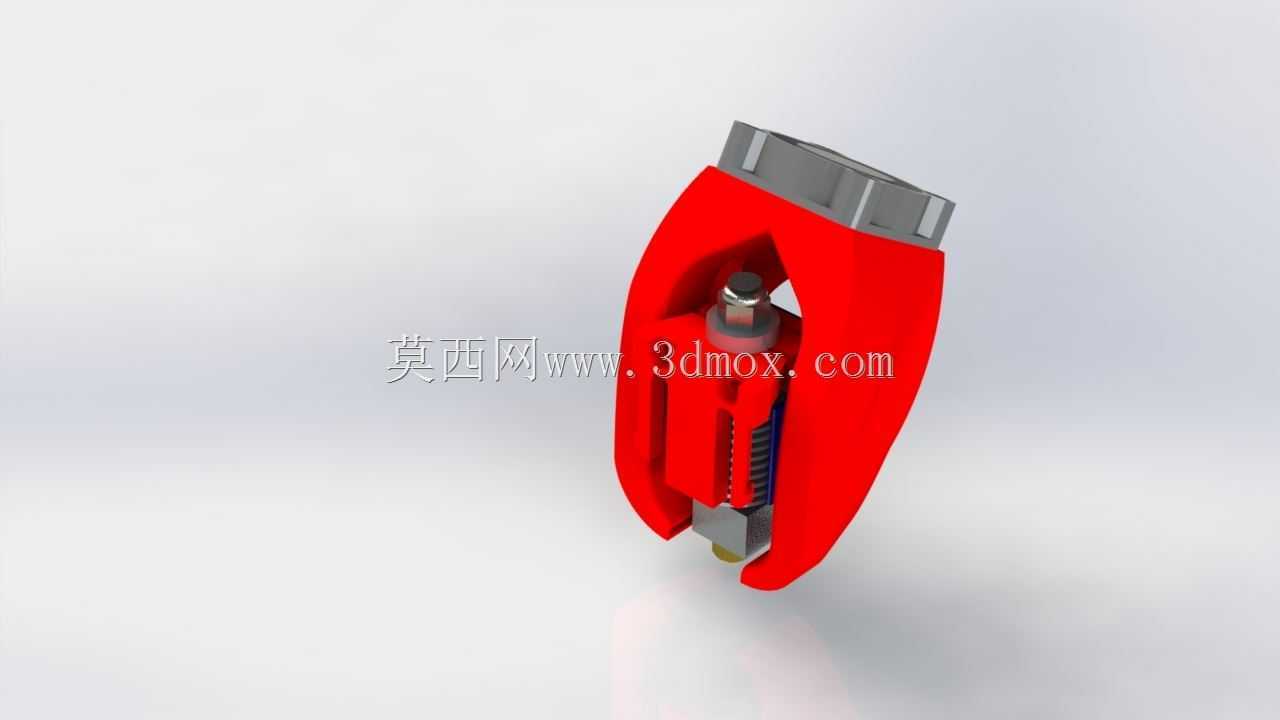

设计之初针对原有同类型桌面打印设备刚性不足的痛点做了系统性重构，整机框架采用型材拼接搭配加固角件的结构形式，大幅提升框架抗形变能力，可有效降低高速打印过程中框架共振带来的层纹、错位问题，保障成型精度。运动结构上替换原有直接驱动挤出方案为Bowden挤出系统，减轻打印头运动端负载，有效提升X、Y轴运动响应速度，适配更高的打印进给速度，同时降低运动惯性带来的定位误差。打印头搭载组件做了快拆式结构设计，无需复杂工具即可快速完成打印头与其他功能模组的切换，可拓展铅笔绘图、轻量铣削等功能，让设备从单一打印设备升级为多功能桌面加工平台。

设备搭载自动调平传感器，可在每次打印前自动检测热床平面度，自动补偿Z轴高度差，大幅降低调平操作门槛，新手用户也可快速上手完成首层打印。电路部分做了优化布局，为MOSFET元件与主控板设计了独立主动冷却外壳，搭配独立主电源开关，提升长时间工作下的电路稳定性，降低过热宕机、电路故障的概率。热床部分采用平整金属成型平台，搭配弹簧支撑调平结构，可便捷调整平台松紧度，保障耗材首层附着效果，打印完成后也可便捷取下成型件。

整机外形适配桌面摆放场景，整体占地尺寸适配常规书桌、工作台的摆放空间，安装边界预留了充足的走线与维护空间，各运动轴的限位位置做了冗余设计，避免运动超程碰撞损坏部件，所有外接接口均布置在设备侧后方，不占用正面操作空间，操作按键与显示屏布置在设备前部侧方，符合站立或坐姿操作的人机交互习惯，无需探身即可完成参数设置、启停操作。设备的Z轴采用双光杆导向搭配丝杆传动的结构，保障Z轴升降的垂直度与稳定性，避免层厚不均问题，X、Y轴采用皮带传动搭配光杆导向，兼顾运动速度与定位精度，可在较高打印速度下输出表面质量更优的成型件。
