DIY桌面式3D打印数控激光加工装置

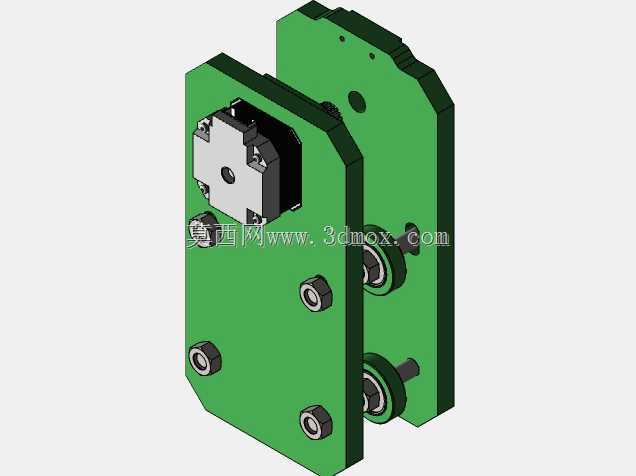

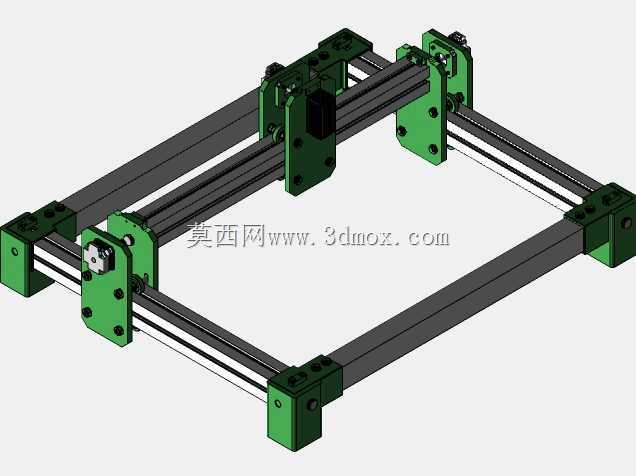

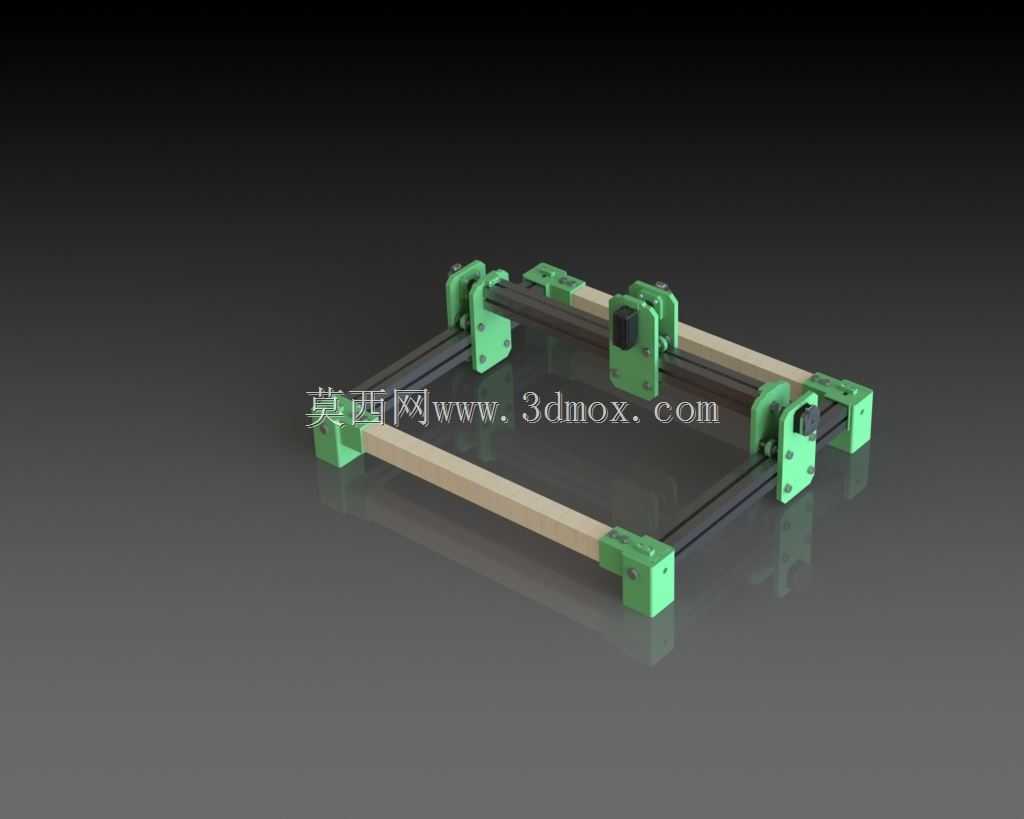

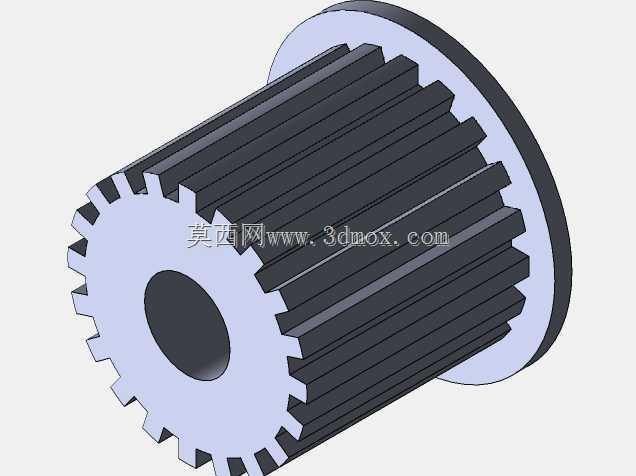

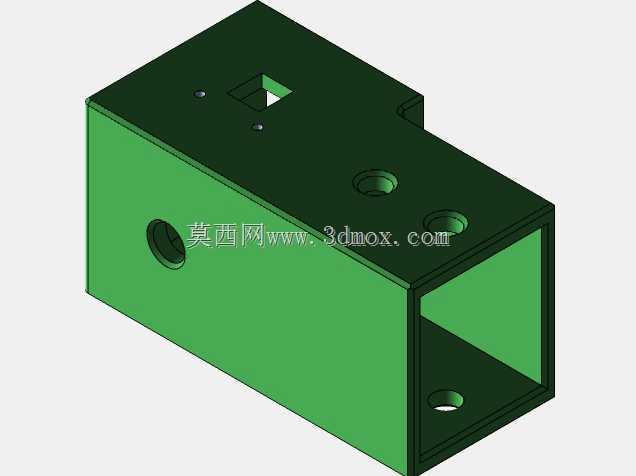

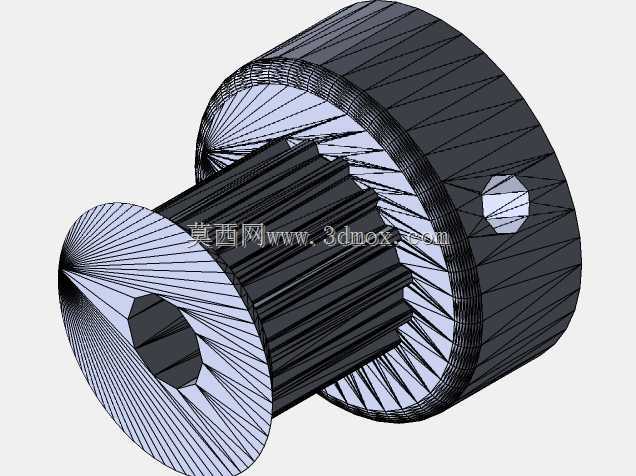

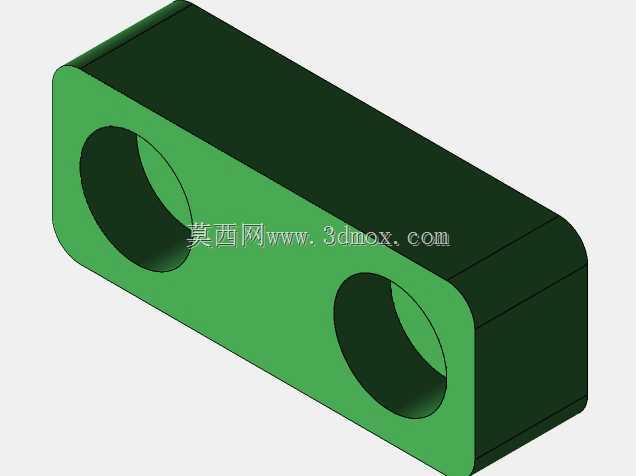

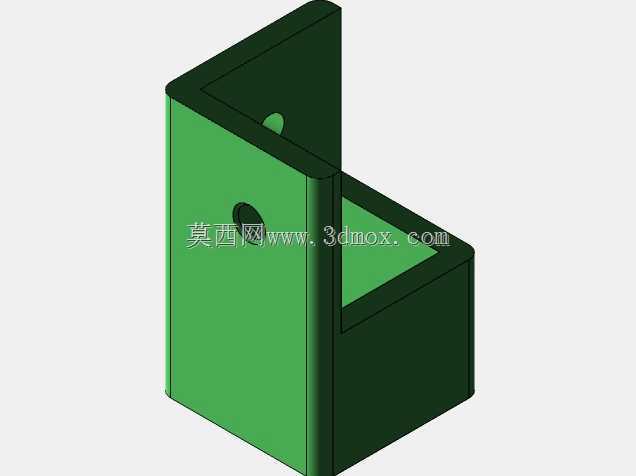

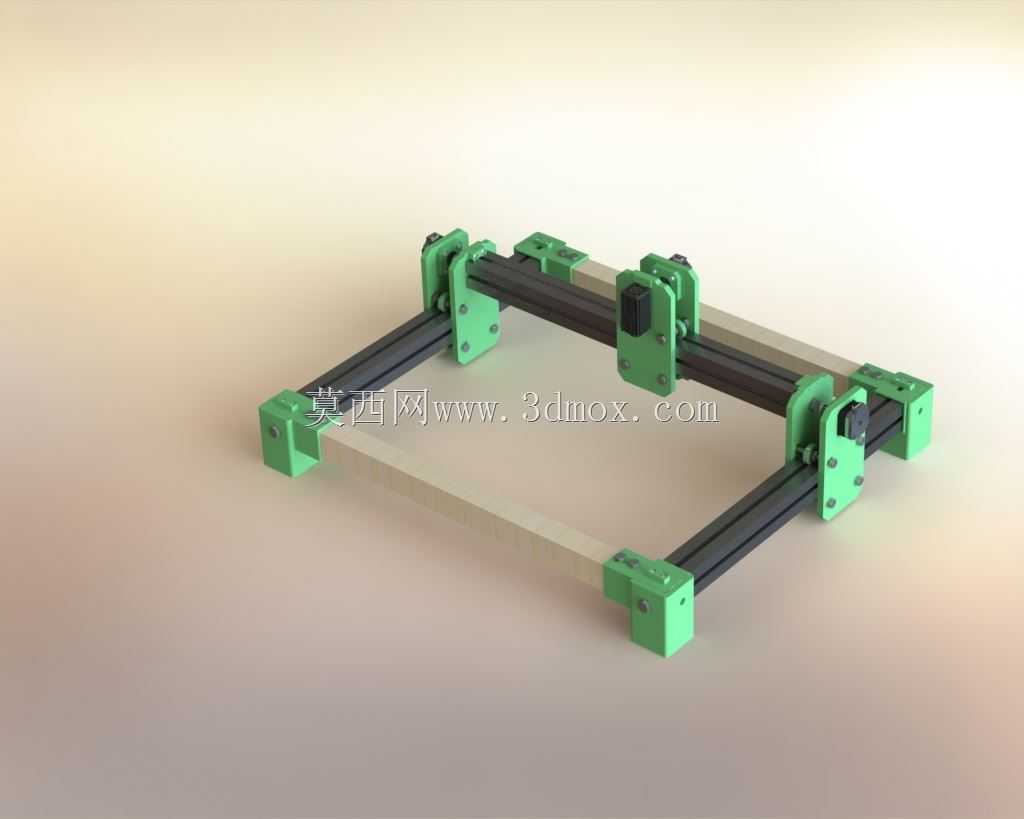

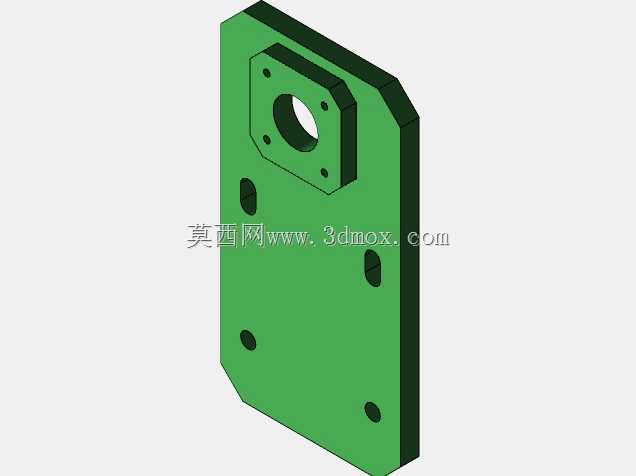

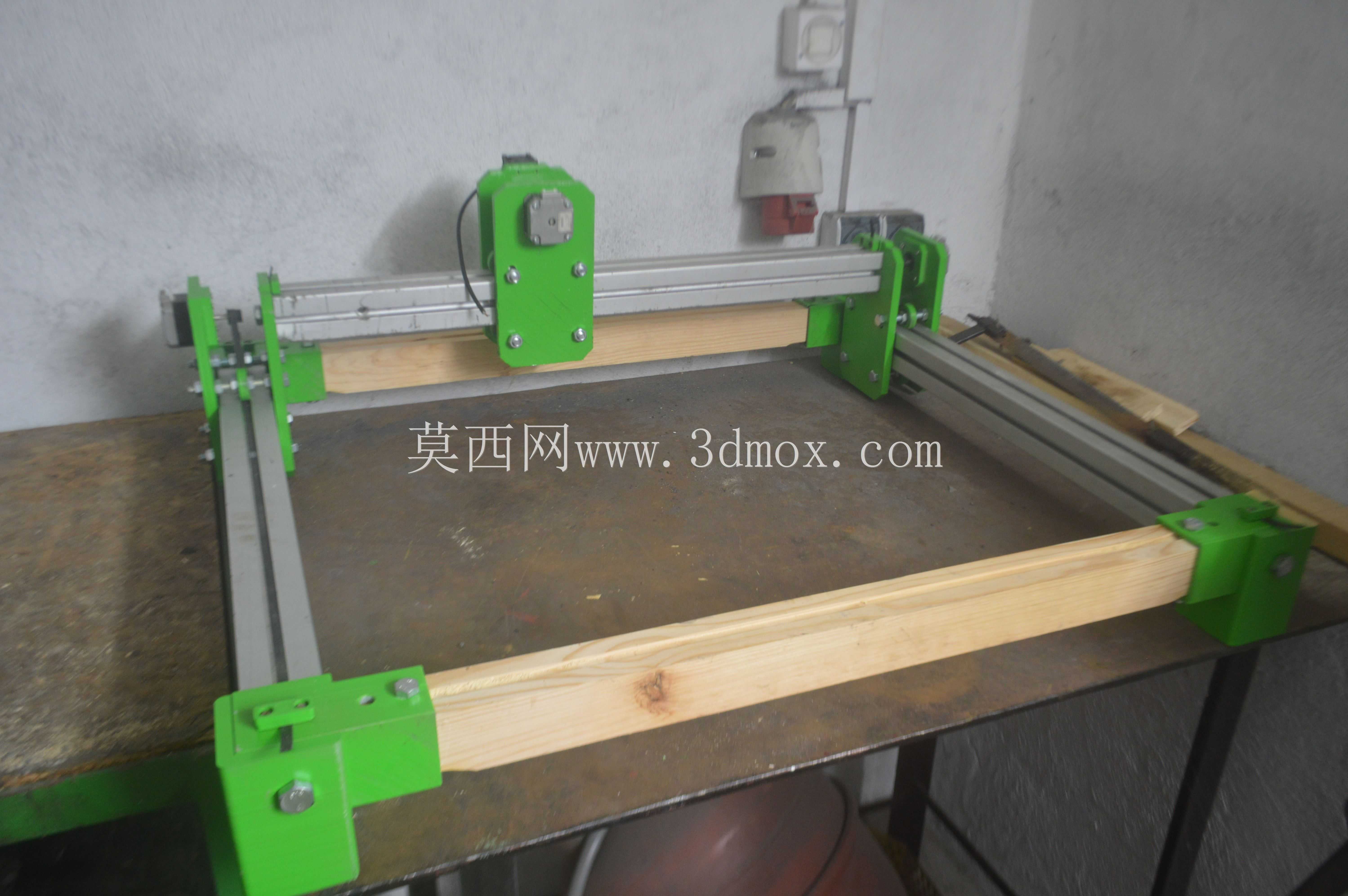

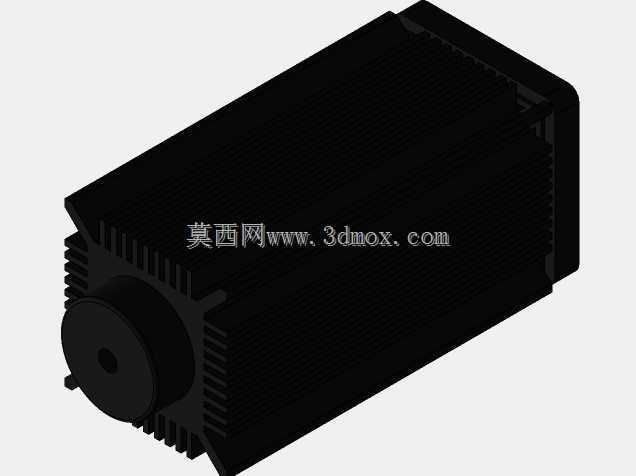

这款桌面级数控激光加工装置，主要面向个人创客、小型工作室以及教学实训场景设计，可放置在常规工作台面上使用，无需占用大面积工业生产场地，能够满足小批量定制加工、创意作品打样、教学演示操作等多元需求。在实际使用场景中，它可以完成薄木板、亚克力板、皮革、纸质材料等多种非金属薄材的激光雕刻与浅切割作业，适合制作个性化标识、创意手作配件、电子安装面板、教学演示工件等产品，填补了大型工业激光设备无法适配个人小体量加工需求的空白。从功能特性来看，该装置采用龙门式运动结构，X、Y双轴通过线性导轨实现平稳传动，运动过程中抖动量控制在较低水平，能够保证激光头走刀路径的精度，避免加工边缘出现毛边、错位等问题；激光模组采用快装式结构设计，用户可根据加工材质的不同，快速更换对应功率的激光头，无需复杂的线路调整与结构拆装，大幅降低了设备调试的门槛。在设计思路上，该装置的核心连接固定件全部采用3D打印工艺制作，一方面大幅降低了整机的制作成本，让普通爱好者也能自行采购标准件完成整机组装，另一方面3D打印件的结构可灵活调整，用户可根据自身采购的铝型材长度、激光模组尺寸对固定件结构做适配修改，具备极强的改装拓展空间；框架主体采用标准工业铝型材搭配实木方条搭建，铝型材负责提供运动方向的高精度导向基准，实木方条则承担框架的侧向支撑作用，在保证整体结构刚性的同时，进一步压缩了整机的制作成本，也让组装过程无需复杂的金属切削加工，仅需常规内六角工具即可完成全部装配流程。从安装边界与尺寸适配来看，该装置的有效加工幅面可根据铝型材的裁切长度灵活调整，常规配置下可覆盖A4幅面以内的加工需求，整机外轮廓尺寸可控制在700mm*600mm*200mm范围内，放置在常规1.2米宽度的工作台上即可预留出足够的上下料操作空间；设备安装时仅需将框架调平后固定激光模组接线，即可完成调试投入使用，无需做地面预埋、特殊电路改造等复杂施工，适配普通民用220V供电环境即可正常运行。在结构细节设计上，各轴的传动同步带采用张紧快调结构，用户在长期使用出现传动松弛时，无需拆解框架即可快速调整同步带张紧度，保证传动精度的长期稳定；激光头的安装座预留了焦距调节刻度，用户可根据加工材料的厚度快速调整激光头的离地高度，匹配最佳的激光 focal 距离，保证不同厚度材料的加工效果一致性。
