AnetA6桌面级FDM3D打印机改进结构模型

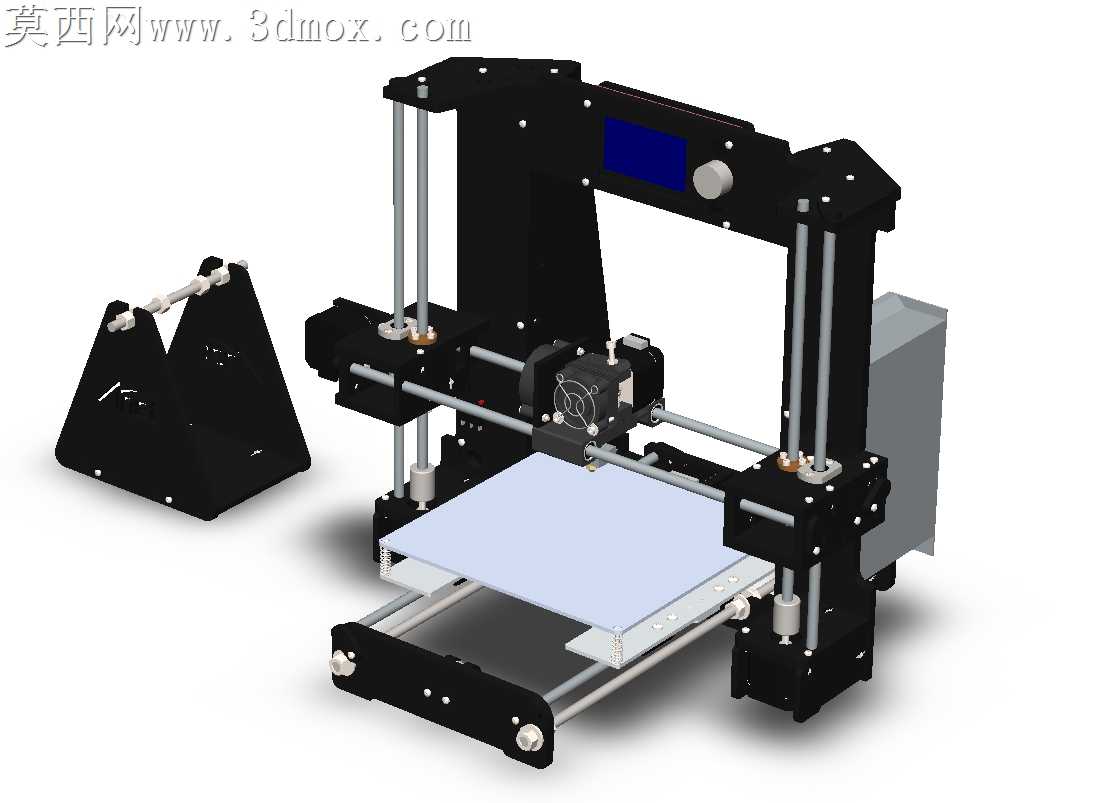

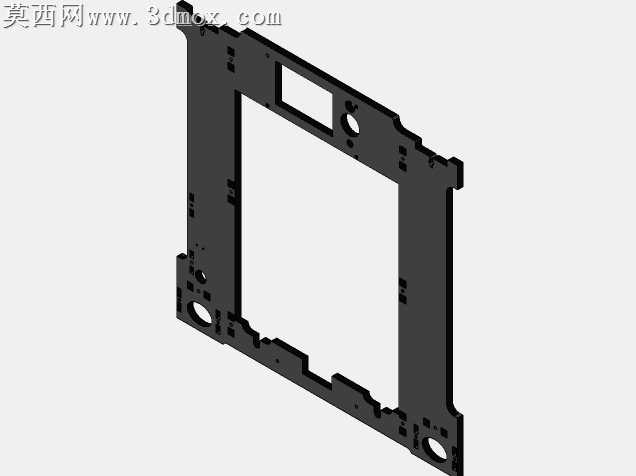

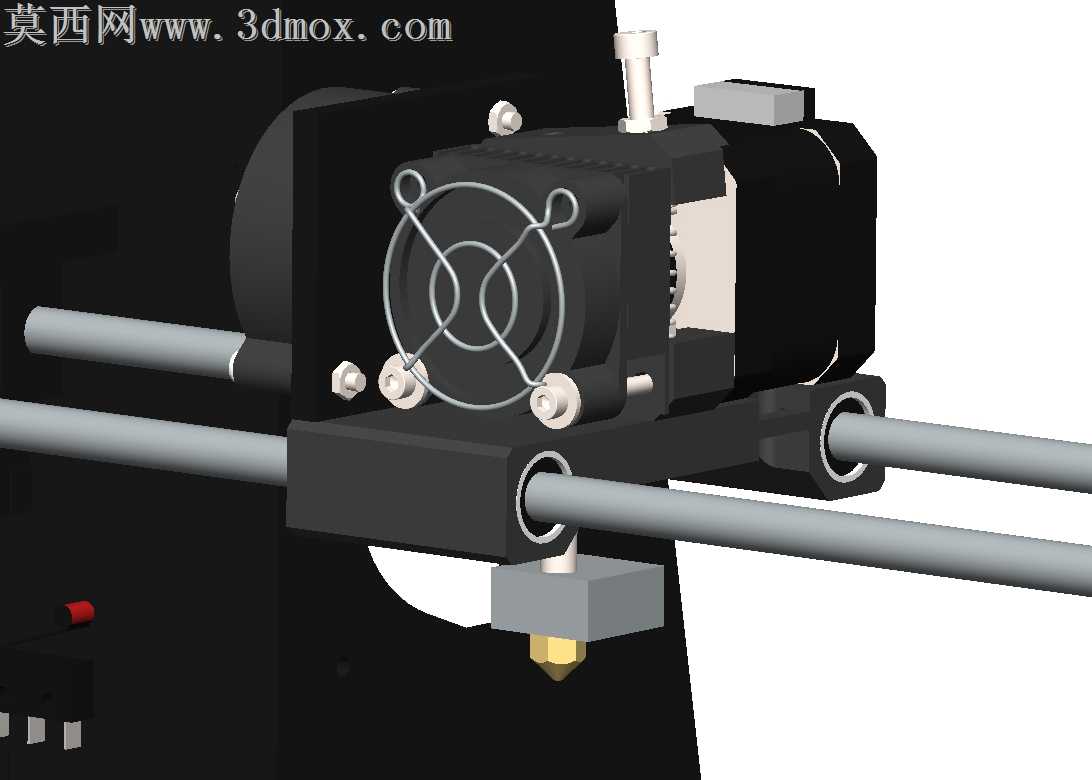

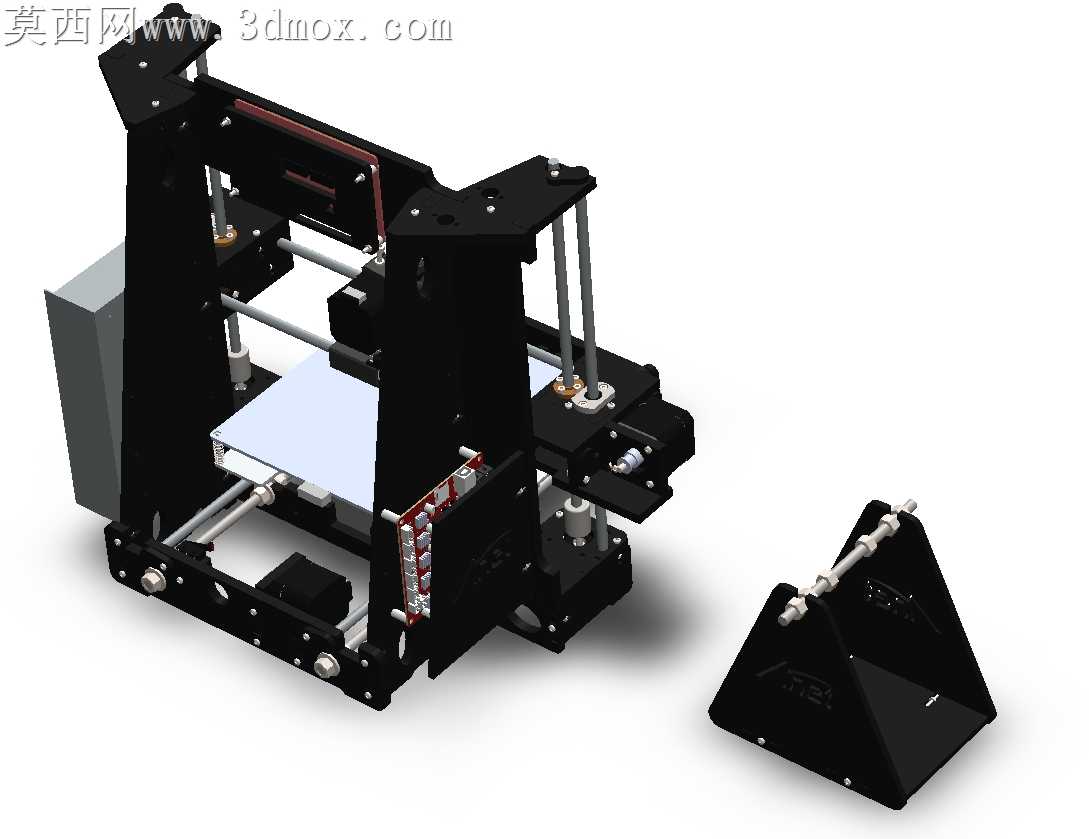

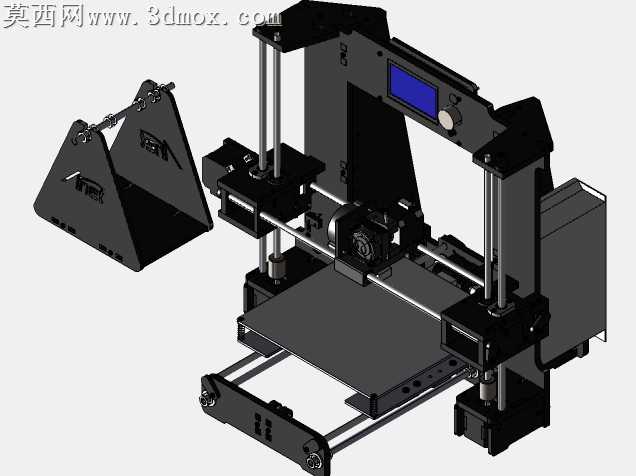

本模型为Anet A6桌面级FDM熔融沉积成型3D打印机的改进版三维建模成果，建模过程中完整还原了设备的龙门式运动架构，针对原版机型的结构缺陷做了针对性优化调整。建模阶段首先搭建设备的核心框架：采用双侧立式光轴导轨作为Z轴运动支撑，搭配底部Y轴滑动平台、X轴横向运动滑台组成笛卡尔坐标系运动体系，所有光轴、丝杆、同步轮、同步带等传动部件均按照实际装配尺寸1:1还原，确保各运动轴的行程范围、装配间隙符合真实设备的运行逻辑。材质渲染阶段，设备主体框架的黑色亚克力/钣金结构件采用哑光黑硬质塑料材质，光轴导轨赋予抛光金属质感，打印平台设置为浅白色磨砂PLA打印面板材质，顶部的液晶显示屏模块做了深蓝色半透明屏幕与黑色外壳的材质区分，侧边的耗材架采用黑色硬质工程塑料材质，所有紧固件、调节旋钮都做了对应的金属与塑料材质区分，渲染后整体视觉效果与真实装配完成的设备高度一致。结构设计上，针对原版机型液晶显示器右侧存在7毫米装配间隙的问题，重新调整了显示屏安装位的基板尺寸，新增了带核心定位基准的基板模型，修正了原版结构的装配误差，确保显示屏安装后与框架齐平无错位；同时优化了X轴挤出机安装座的固定结构，调整了Z轴限位开关的安装位置，减少运动过程中的结构晃动，提升打印过程的稳定性；侧边配套设计了独立的耗材放置支架，可稳定放置1kg规格的耗材卷，避免耗材缠绕影响进料。整个建模过程严格遵循实际装配逻辑，所有部件的连接关系、安装孔位、运动配合间隙都做了精准还原，既完整保留了原版Anet A6打印机的核心功能架构，又通过结构修正解决了原版机型的已知装配问题，可作为该机型改装、配件设计、结构教学的三维参考模型，也可用于3D打印相关的演示场景搭建。
