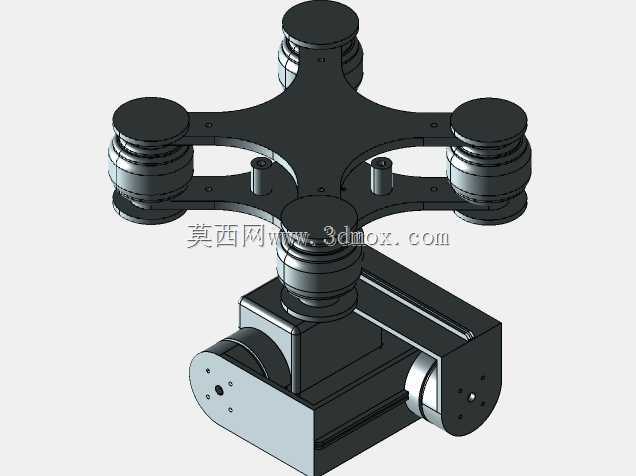

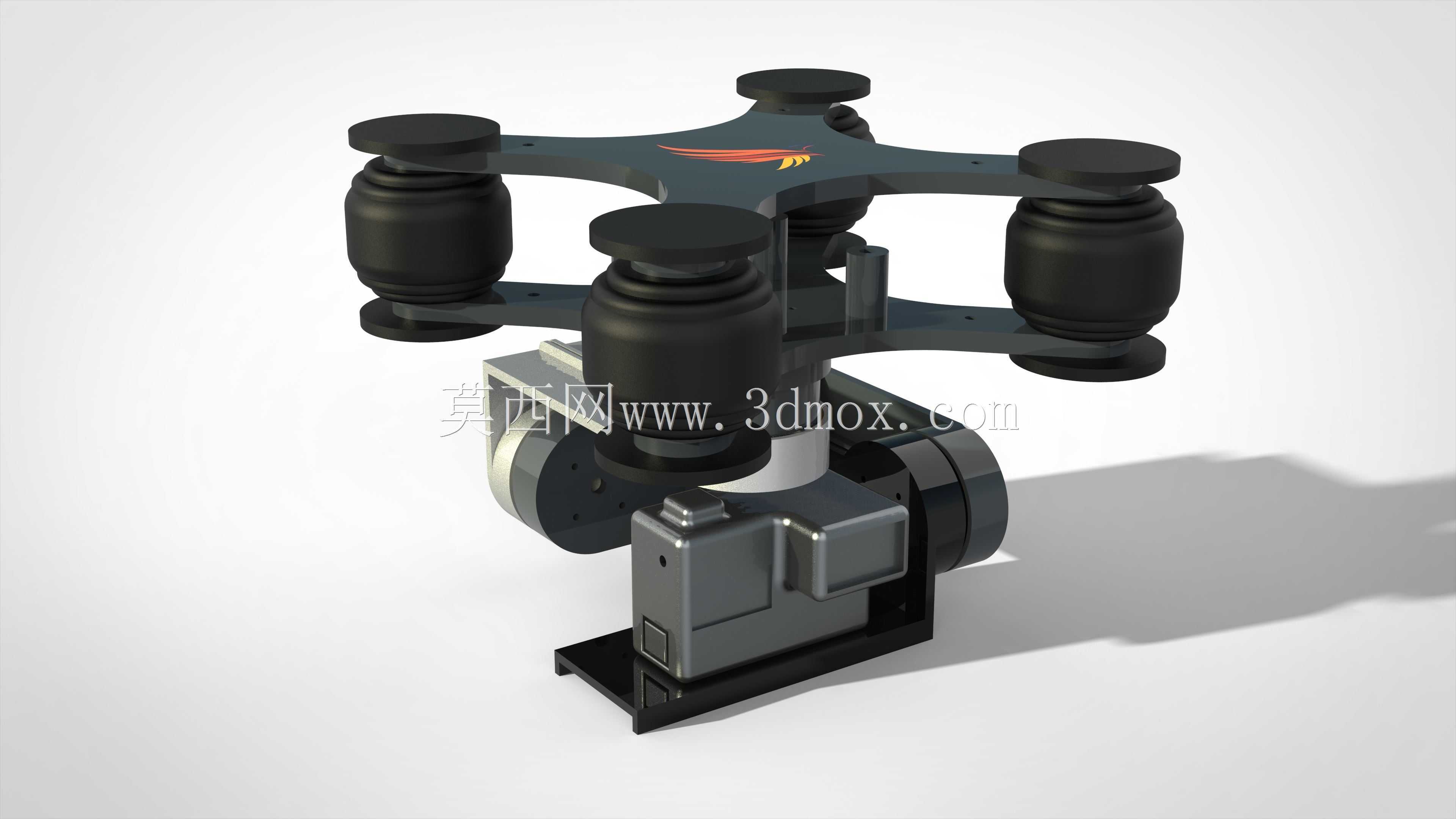

无人机三轴挂载摄像机减震稳定框架

这款三轴摄像机框架是专为低空航拍、工业巡检类无人机设计的机载挂载核心结构，主要适配多旋翼无人机的底部挂载场景，可在无人机执行航拍摄影、电力巡线、农林植保测绘、应急灾情勘查等作业时，为机载摄像设备提供稳定的成像支撑，抵消无人机飞行过程中产生的机身振动、气流扰动带来的姿态偏移，避免拍摄画面出现抖动、模糊、视角偏移等问题，保障采集的影像素材清晰度与视角稳定性。

从功能特性来看，该框架采用三轴独立铰接的结构设计，三个转动轴分别对应航向、俯仰、横滚三个维度的姿态调整，可配合飞控系统的云台增稳算法实时修正摄像设备的拍摄角度，让镜头始终保持预设的朝向，即便无人机在飞行中出现倾斜、转向、小幅颠簸，也能维持镜头的稳定指向。框架上部设置了多组减震连接位，搭配阻尼减震胶球与无人机机身挂载板连接，可有效过滤电机转动、桨叶切割气流带来的高频振动，避免振动传导至摄像设备引发画面果冻效应。下部的摄像设备安装位设计了可调节的固定结构，能够适配不同尺寸规格的紧凑型运动相机、工业测绘相机，安装边界预留了设备接线、散热的空隙，不会遮挡相机镜头视野与设备接口。

在设计思路上，该框架优先兼顾结构强度与轻量化需求，主体承力结构采用对称式布局，保证挂载后整机的重心落在无人机中心轴线上，避免单侧配重偏差影响飞行稳定性；转动铰接处采用低间隙的万向连接结构，既保证角度调整的灵活度，又避免虚位带来的画面晃动；所有连接点位都做了加厚处理，应对飞行中的惯性冲击，同时整体结构做了镂空减重设计，尽可能降低挂载自重对无人机续航时间的影响。外形尺寸上，框架整体呈中心对称的星型布局，上部连接端的安装孔位适配主流多旋翼无人机的标准挂载间距，下部相机仓的容纳空间可覆盖常见的紧凑型机载相机尺寸，安装时无需对无人机机身做额外改装，可直接通过标准紧固件完成固定，拆卸维护也十分便捷，能够快速更换不同的摄像设备来匹配不同的作业需求。
