桌面级迷你可调实验供电装置外壳结构

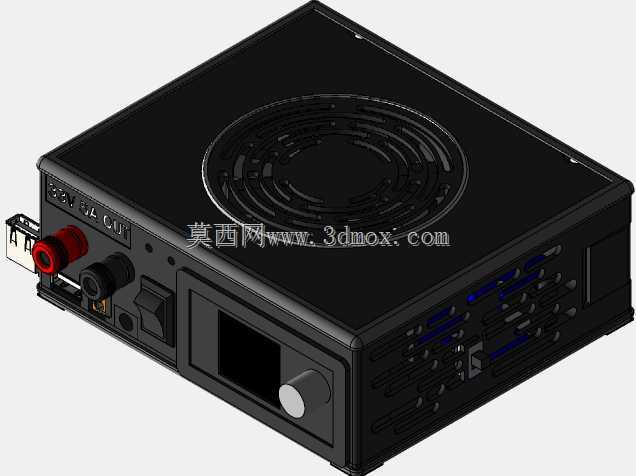

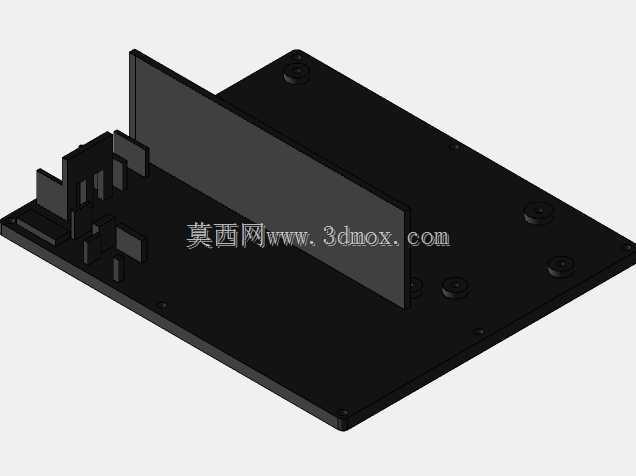

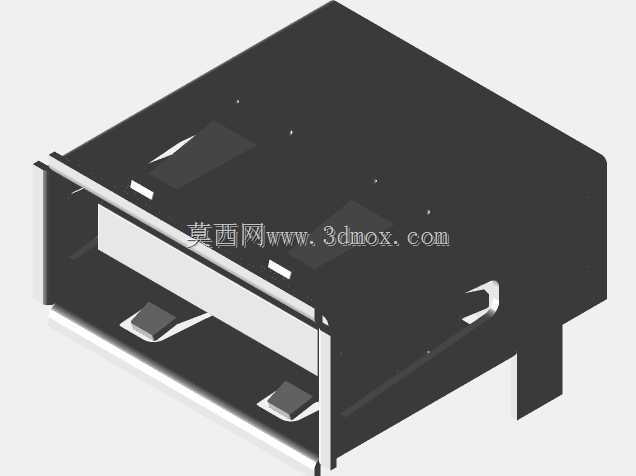

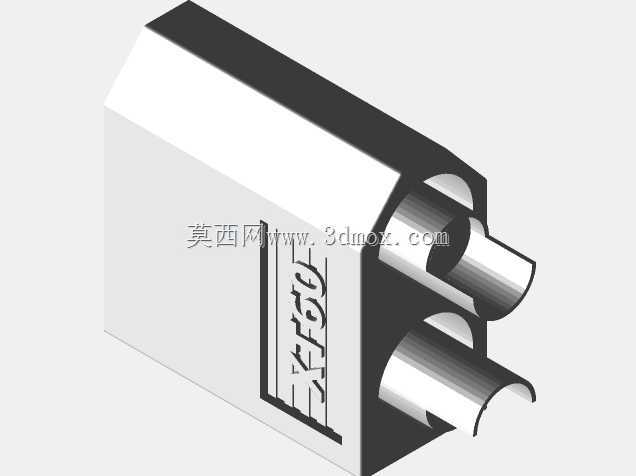

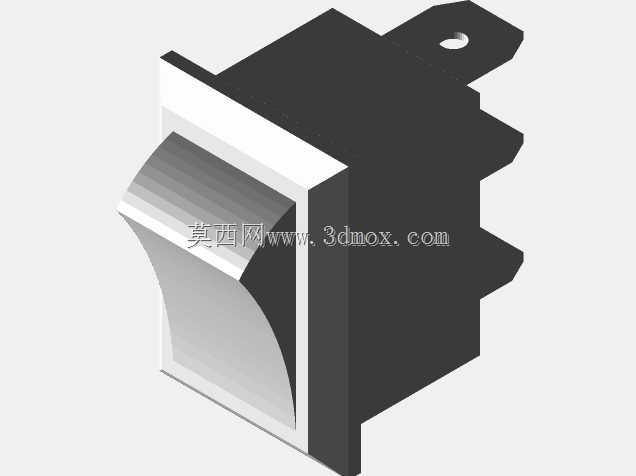

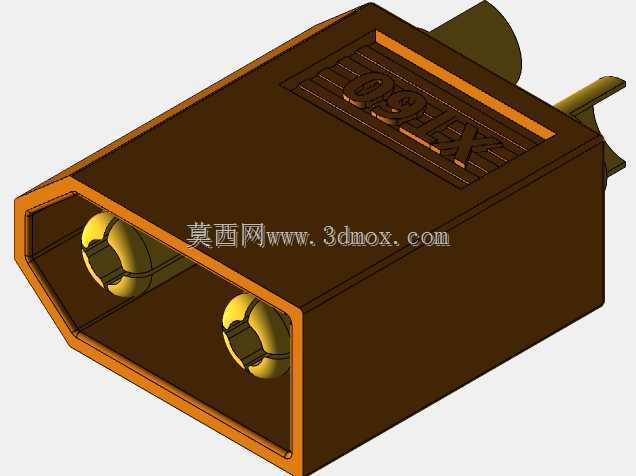

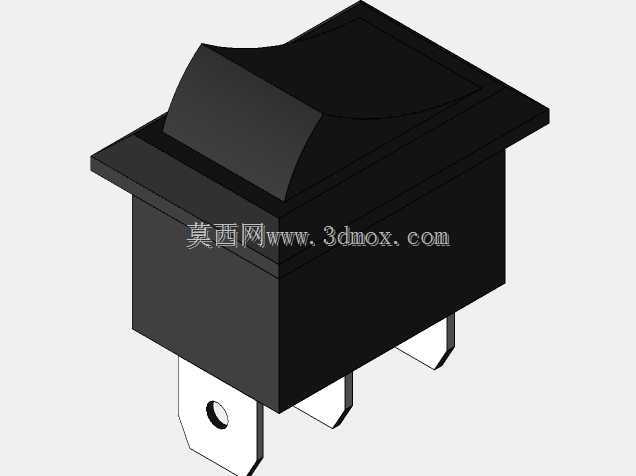

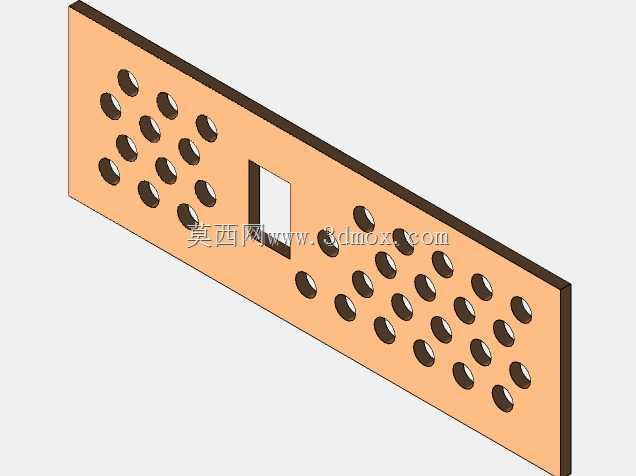

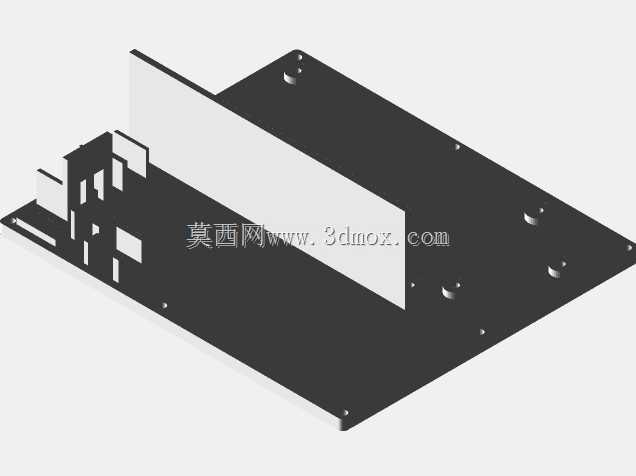

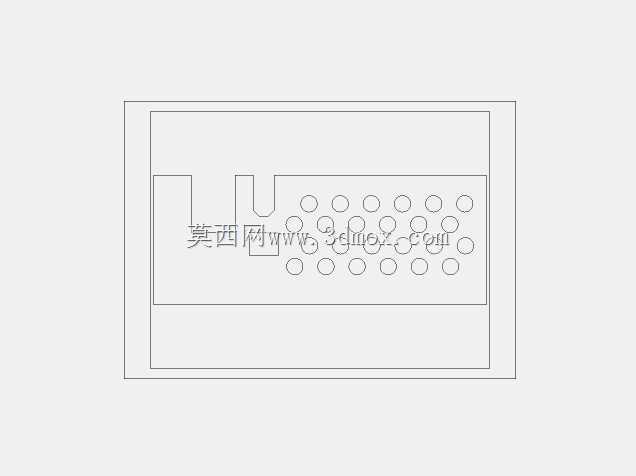

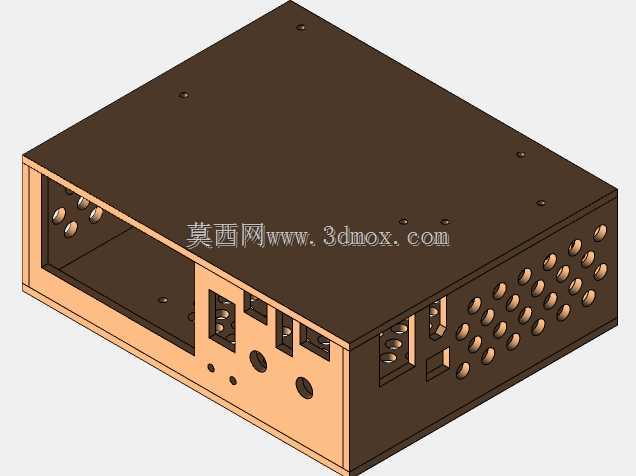

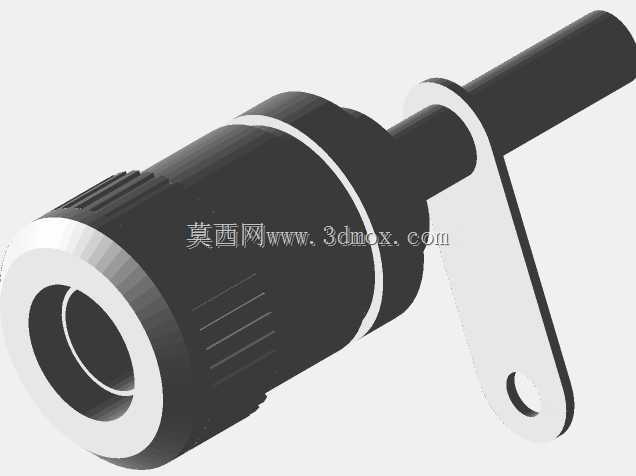

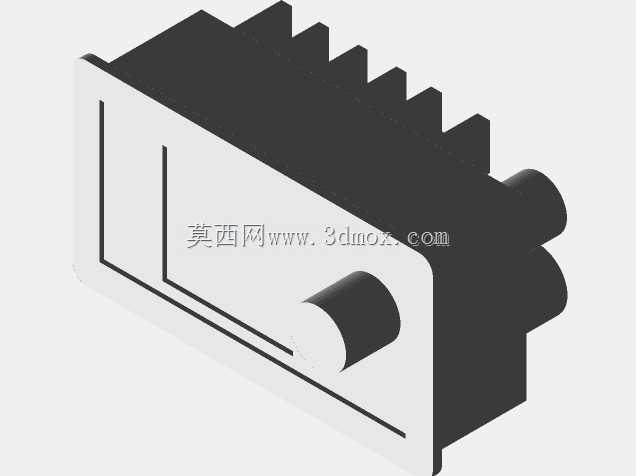

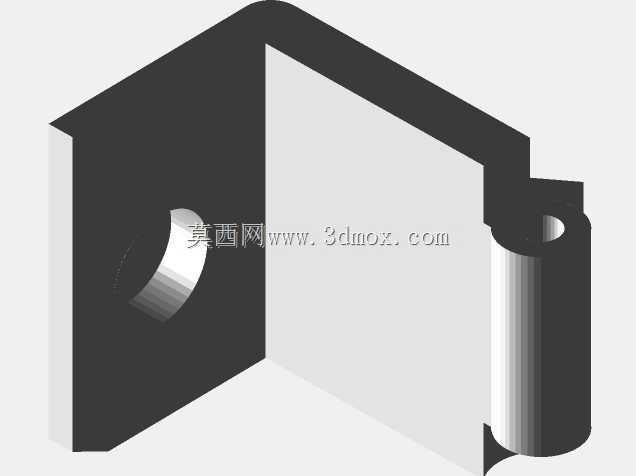

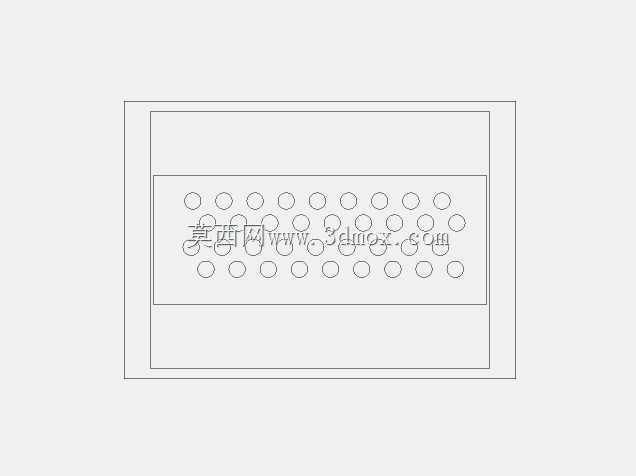

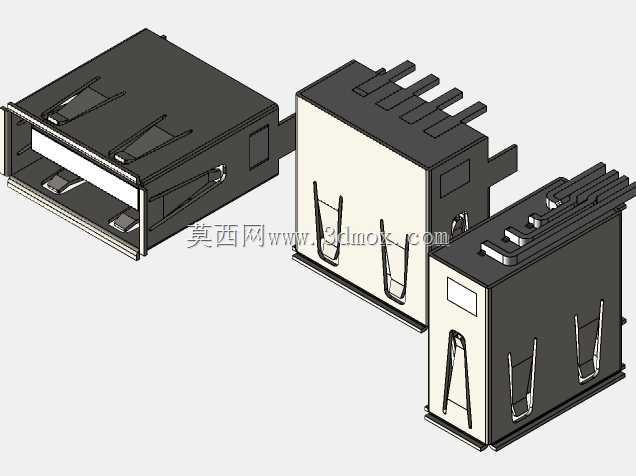

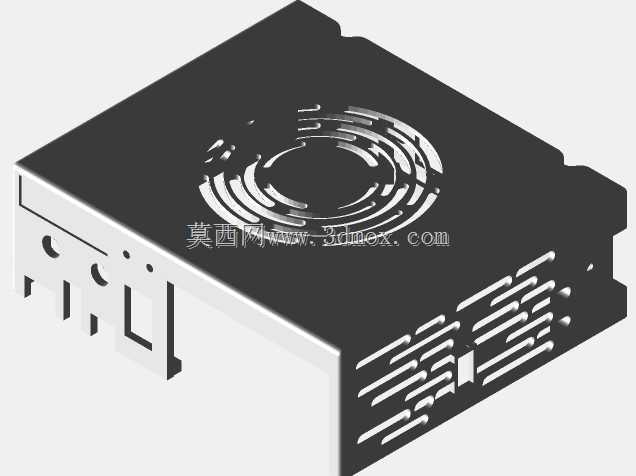

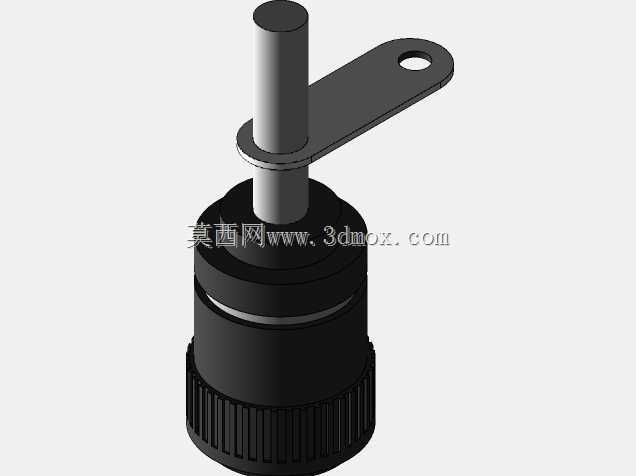

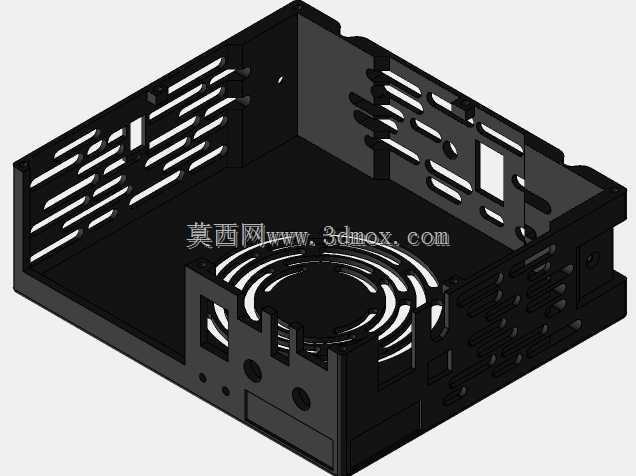

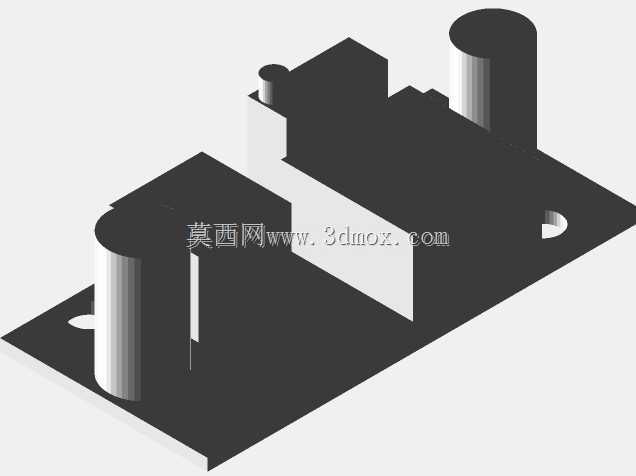

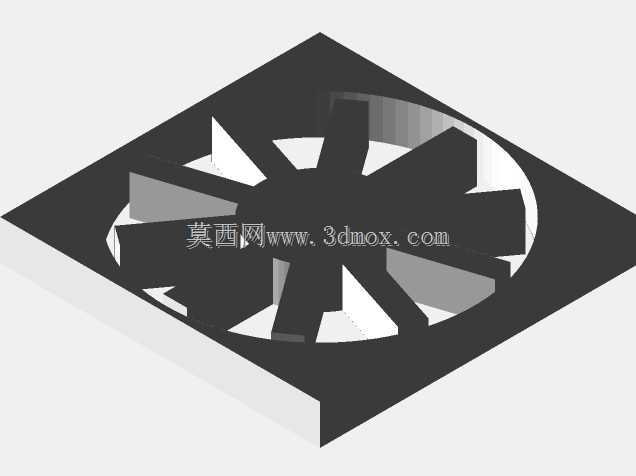

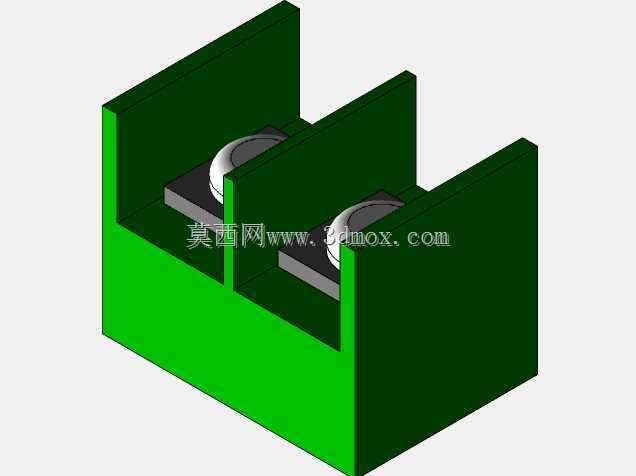

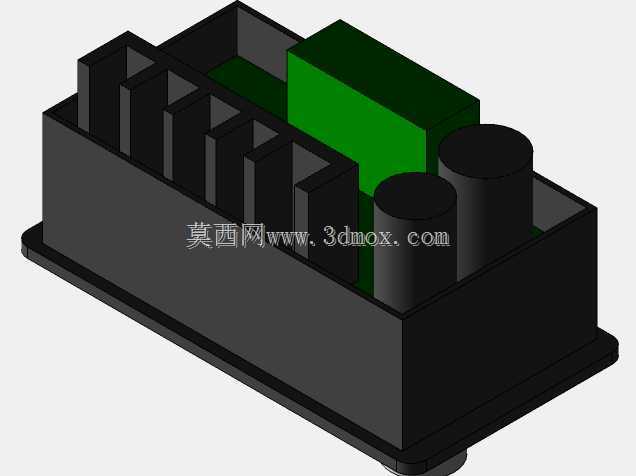

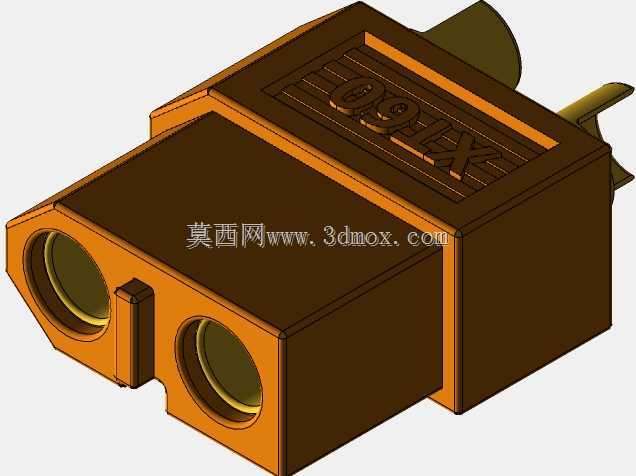

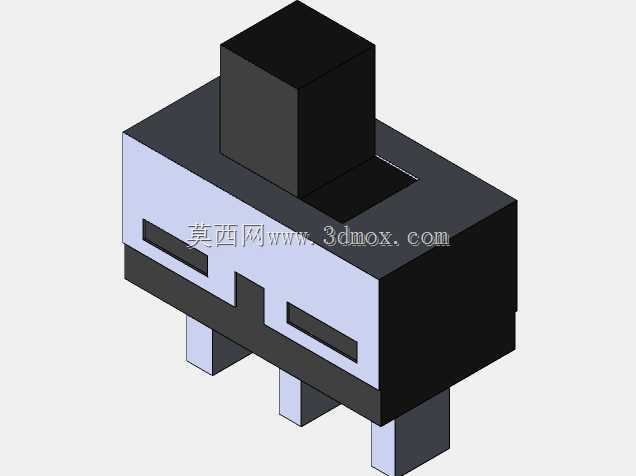

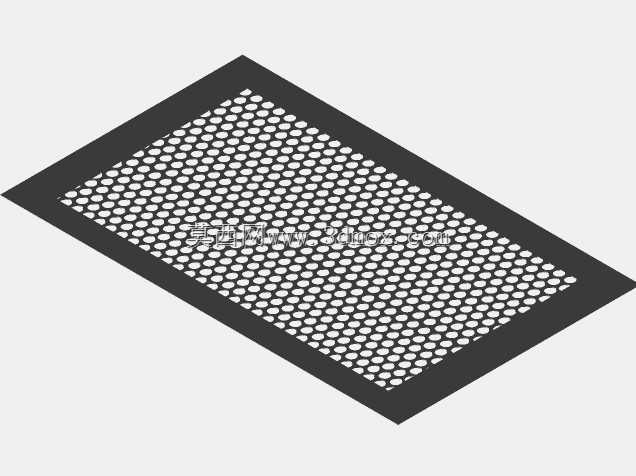

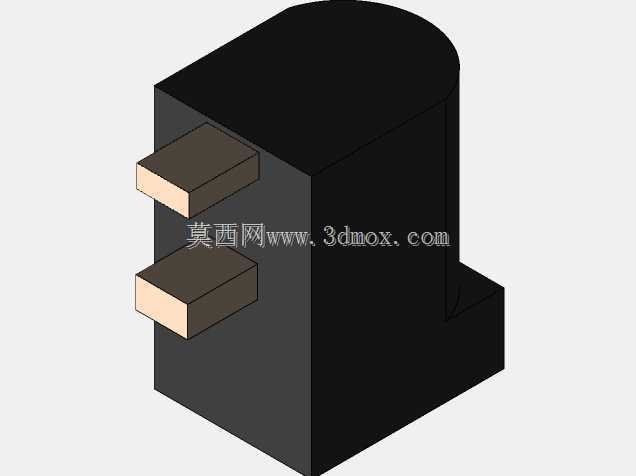

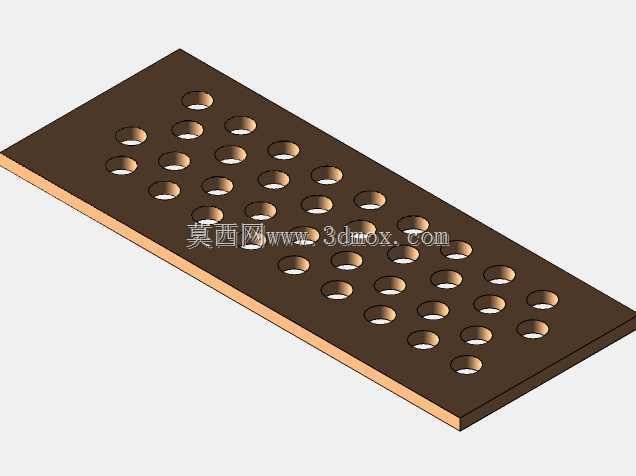

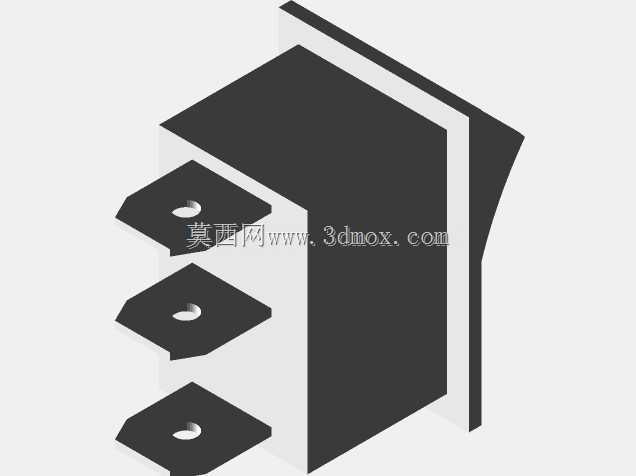

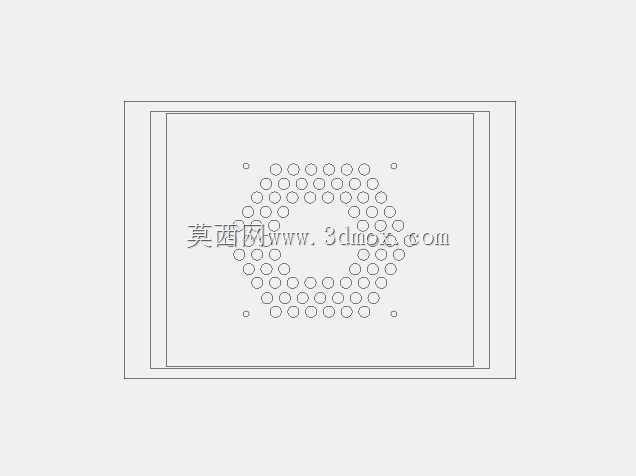

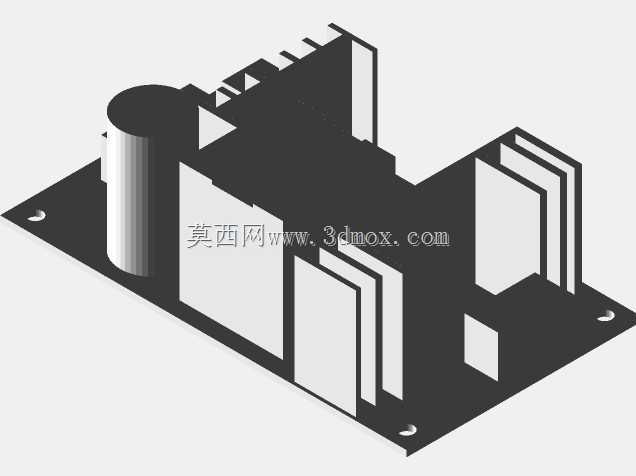

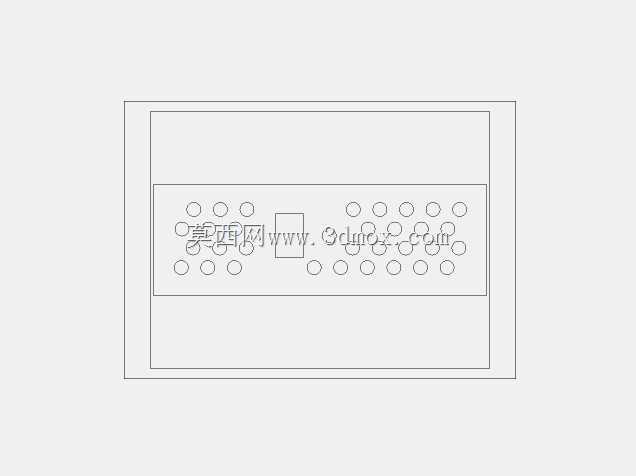

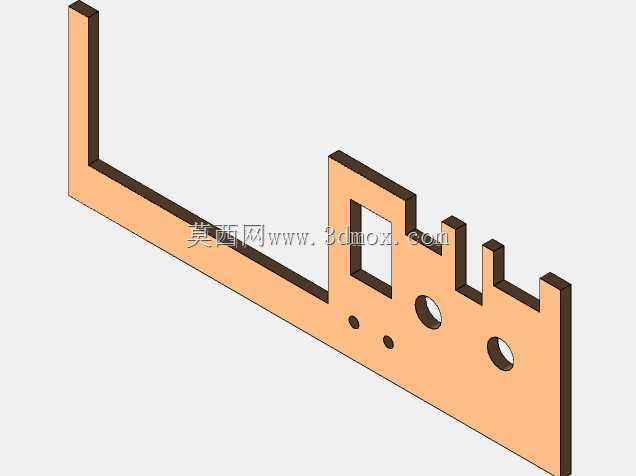

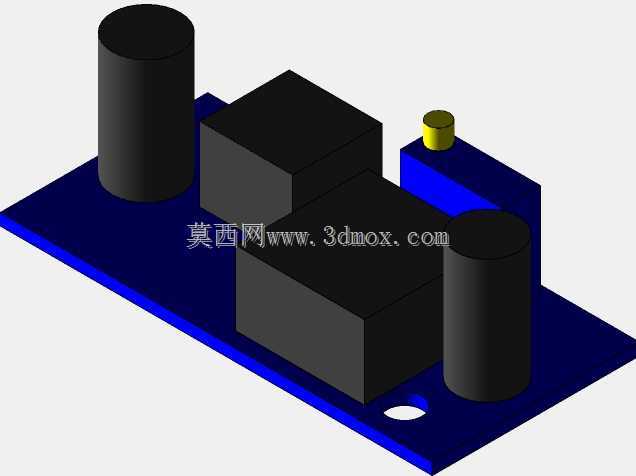

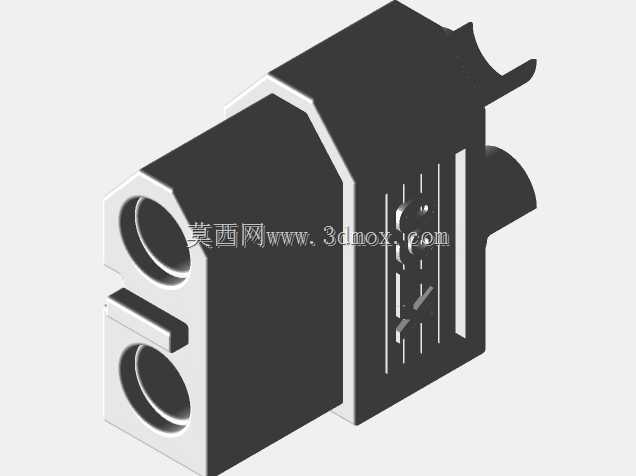

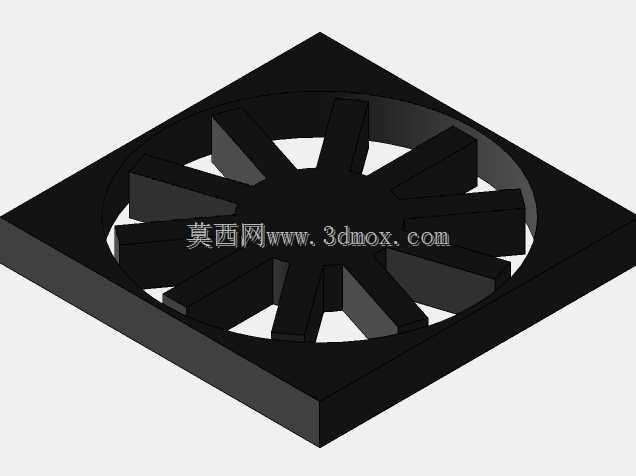

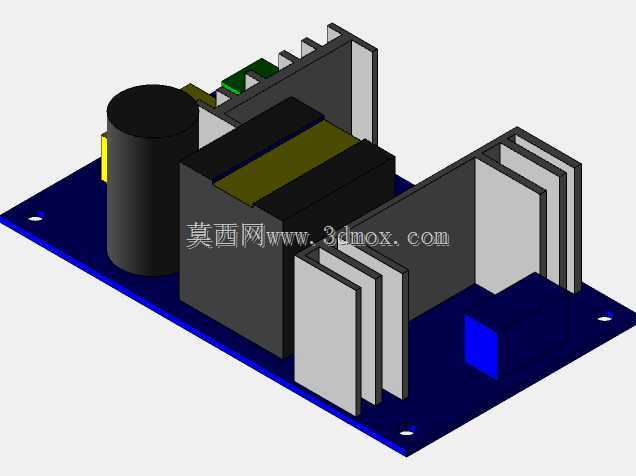

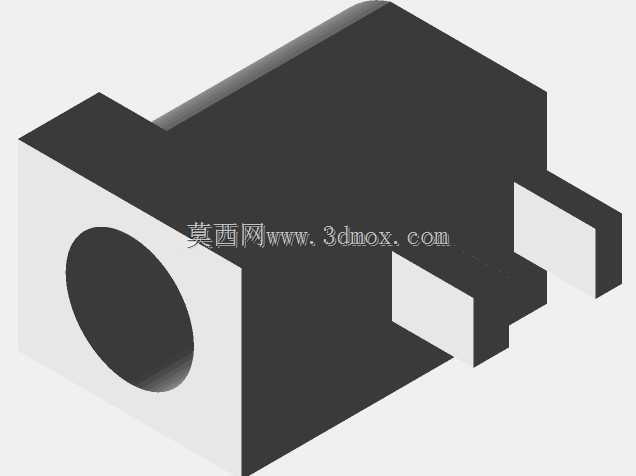

这款迷你实验台供电装置主要面向电子爱好者日常电路调试、学生电子实训、小型元器件测试等桌面级应用场景，能够替代体积庞大的传统台式电源，在有限的桌面空间内提供稳定的低压直流输出，满足日常 breadboard 搭线测试、小型模块供电、元器件参数验证等常规用电需求，适合家庭工作台、学校实验室工位、个人电子创作角等空间紧凑的使用环境。装置整体采用紧凑化方体布局，外壳可通过FDM工艺3D打印制作，适配PETG或ABS耗材的打印特性，设计时预留了0.2mm层高、3层墙厚与30%填充的打印参数适配结构，既保证外壳具备足够的结构强度承托内部电源模块、散热风扇与调节控件，又能控制整体重量，方便挪动与收纳。从功能布局来看，装置正面集成了电压调节旋钮、输出显示屏与电源开关，侧面预留了接线端子输出接口，包含红黑接线柱与DC输出口，可适配不同类型的用电连接需求，顶部嵌入散热风扇安装位，对应内部功率模块的散热风道设计，侧面开设多组通风栅格，形成上下贯通的散热气流路径，避免长时间带载运行时内部积热影响元器件寿命。设计过程中充分考虑了内部元器件的安装边界，外壳内部预留了标准ATX电源改装模块的安装位，同时为调压模块、显示面板、接线端口预留了精准的卡扣与螺丝固定位，无需额外定制支架即可完成整机组装，各接口位置的开孔公差控制在0.1mm级别，保证常用接插件能够顺畅安装无卡滞。外形尺寸适配常规桌面摆放需求，整体长宽高控制在迷你ITX机箱的尺寸范围内，既可以平放在工作台面上，也可通过侧面预留的挂孔固定在工位侧边的挂板上，适配不同的工位布局习惯，外壳边角做了圆角过渡处理，避免日常挪动时磕碰划伤，表面无多余突出结构，堆叠收纳时也不会刮蹭其他桌面设备。
