多功能DIY USB PD移动电源结构设计方案

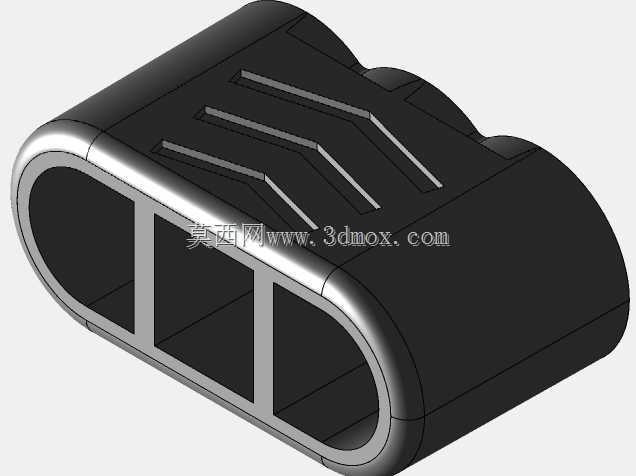

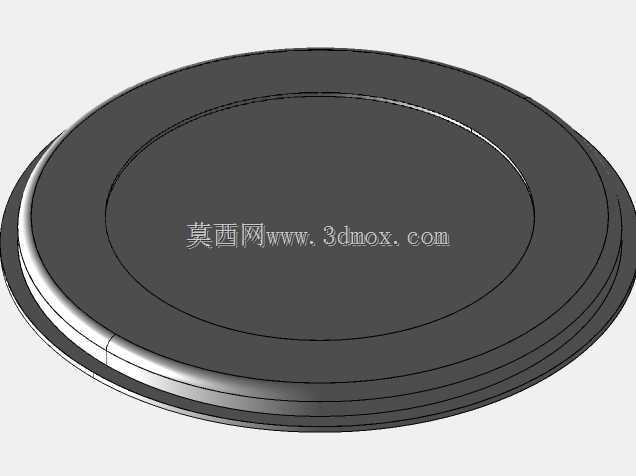

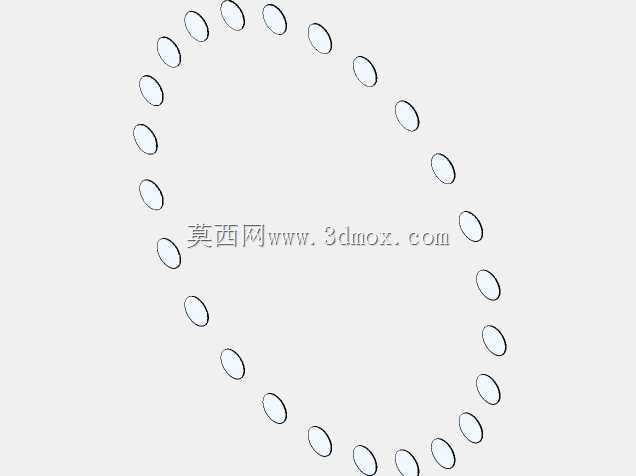

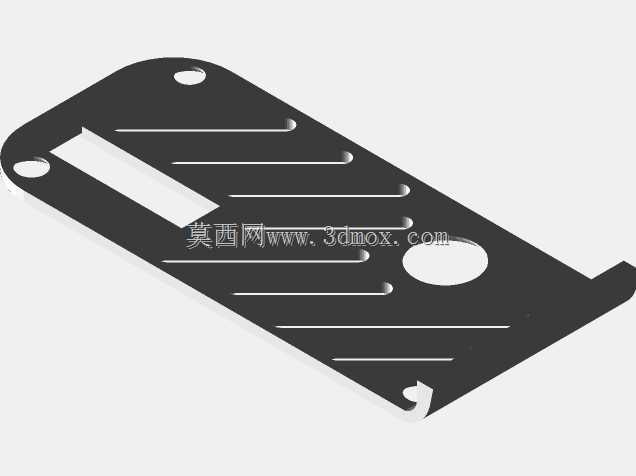

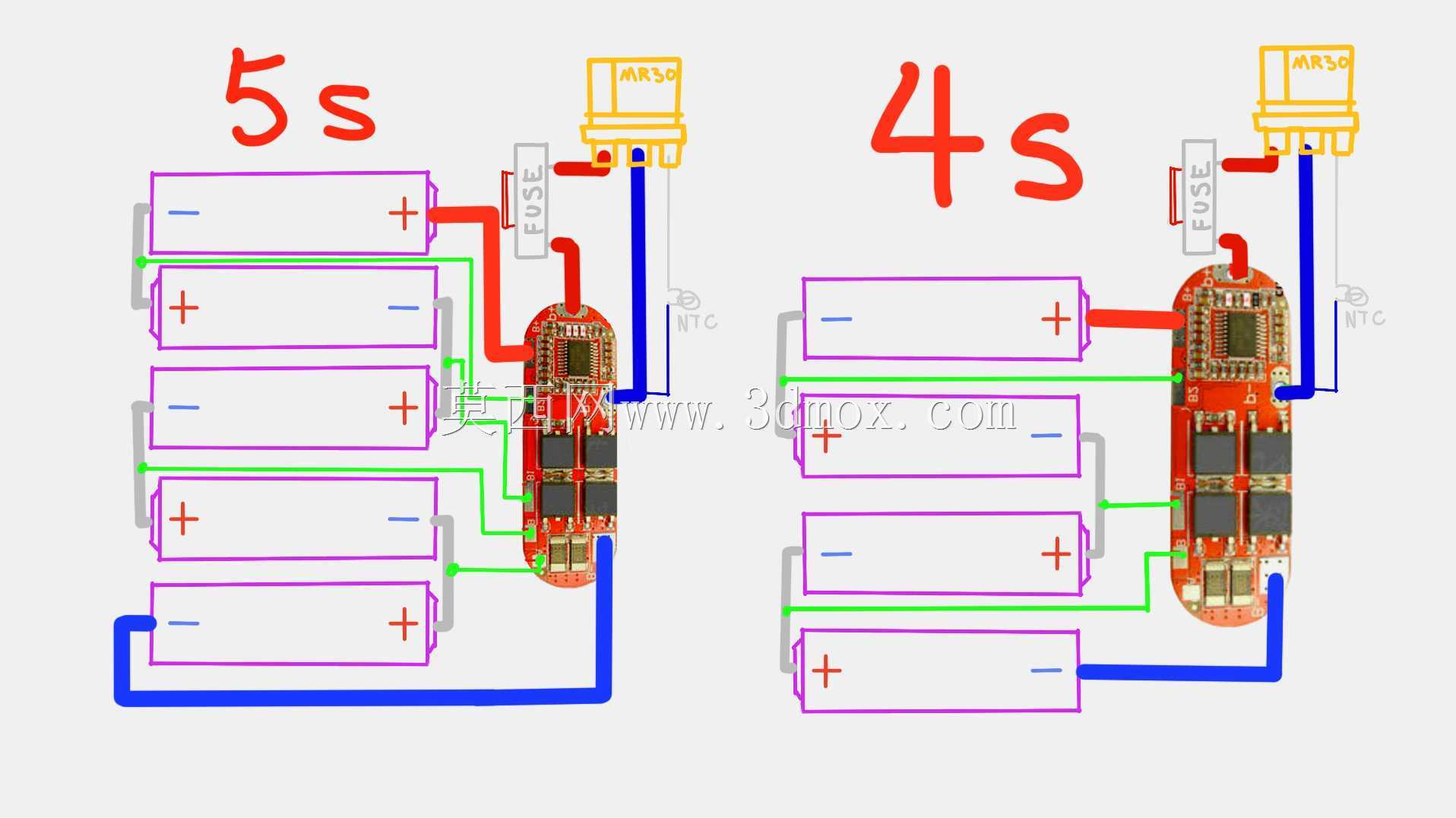

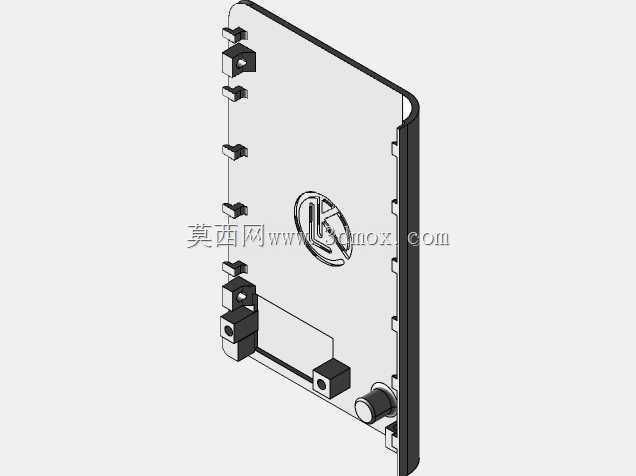

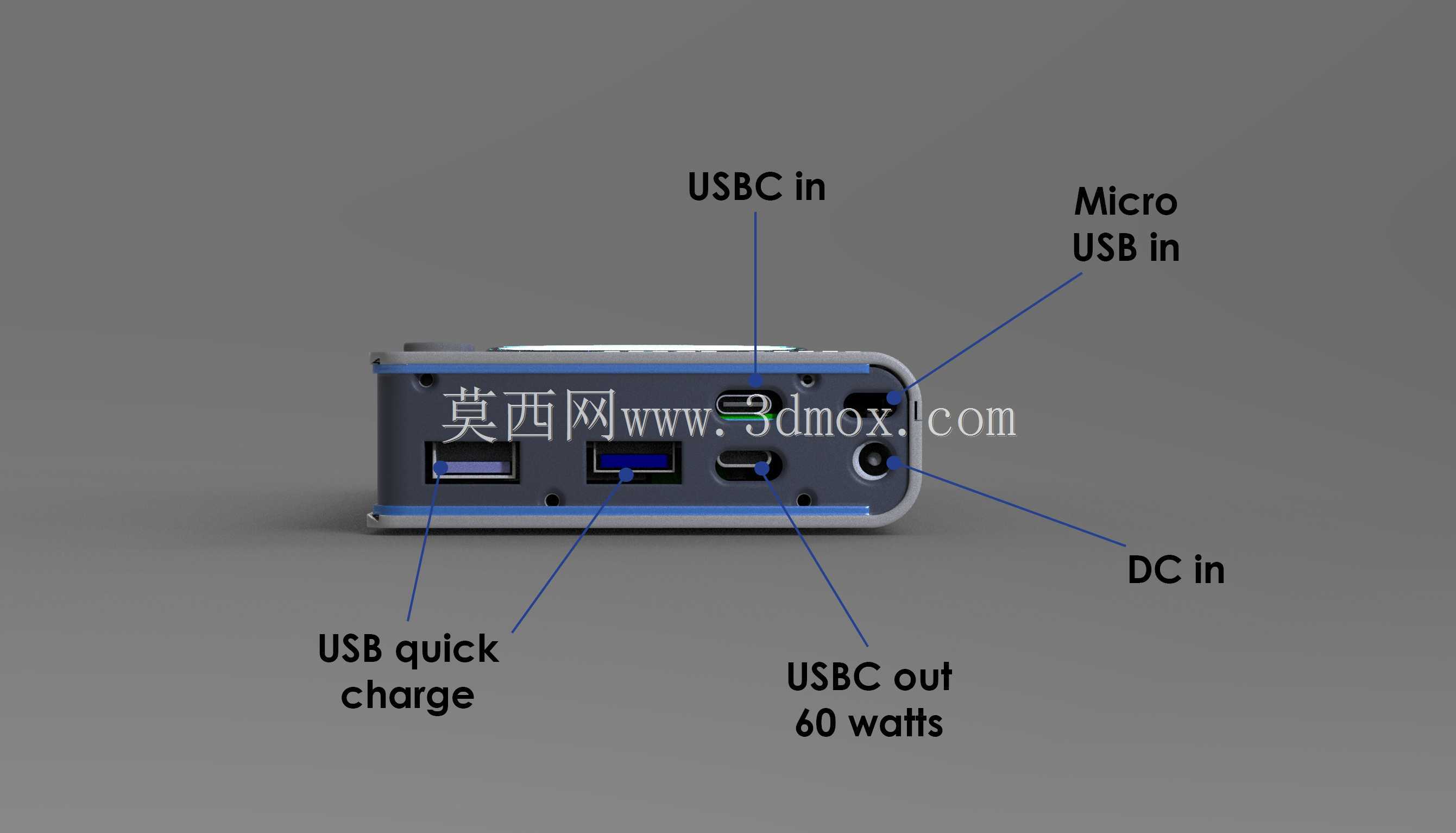

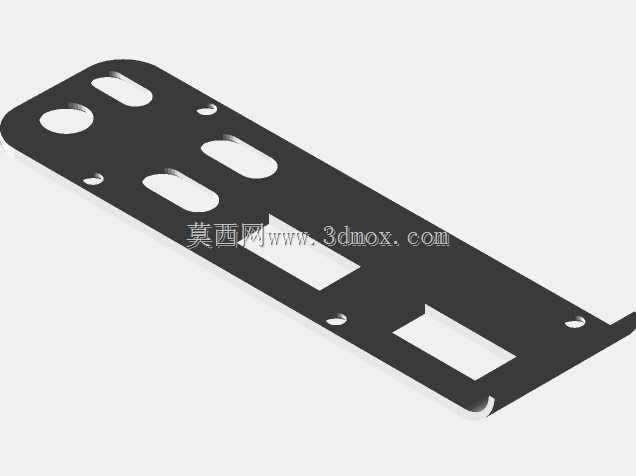

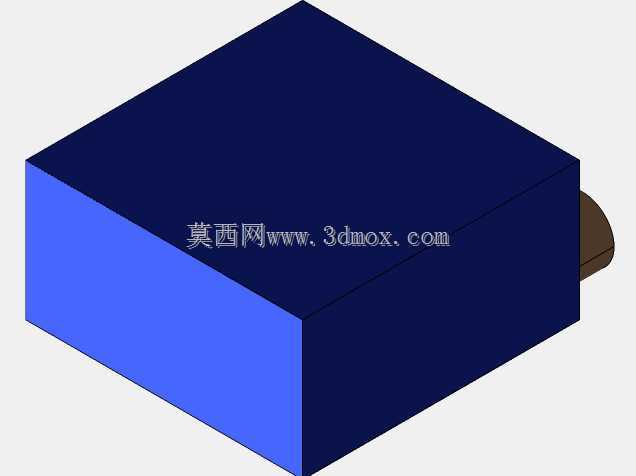

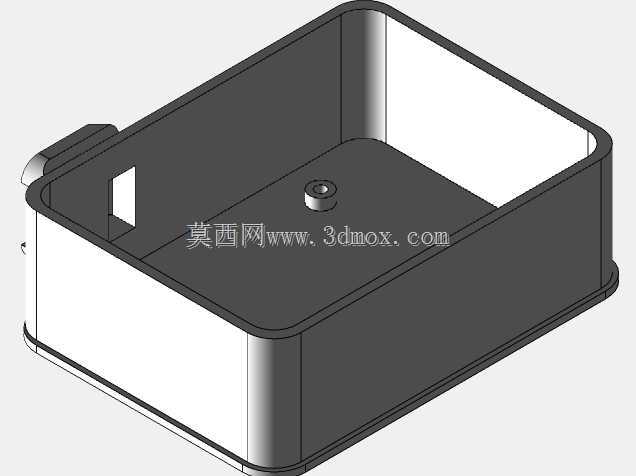

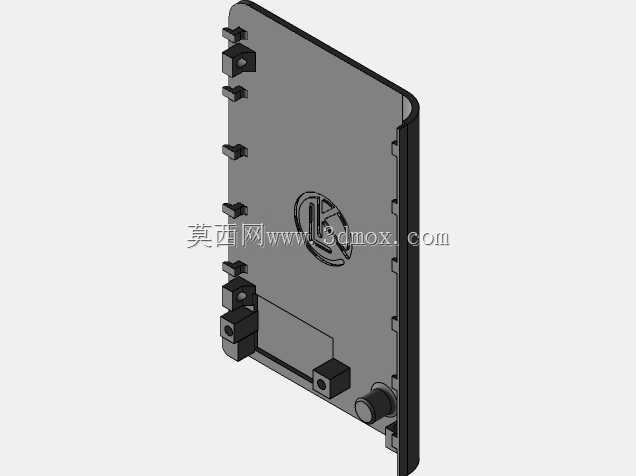

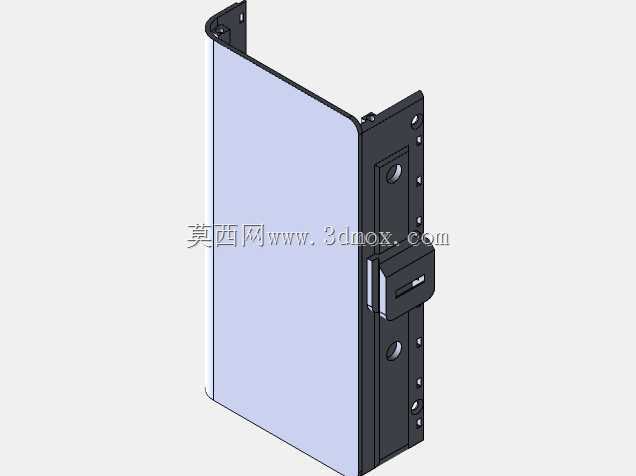

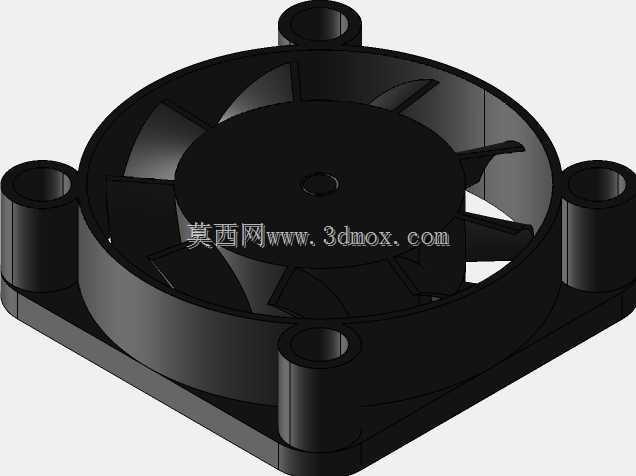

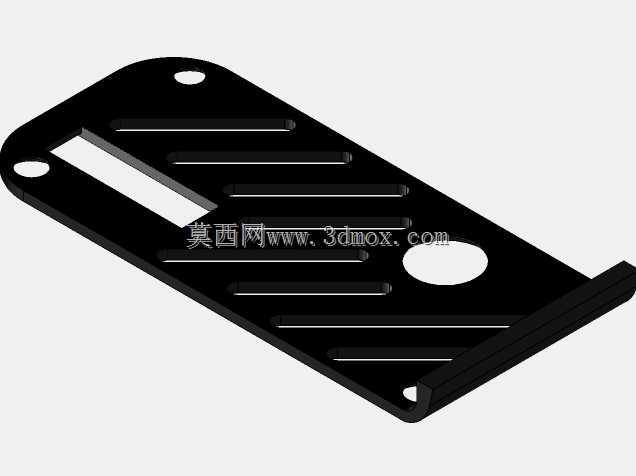

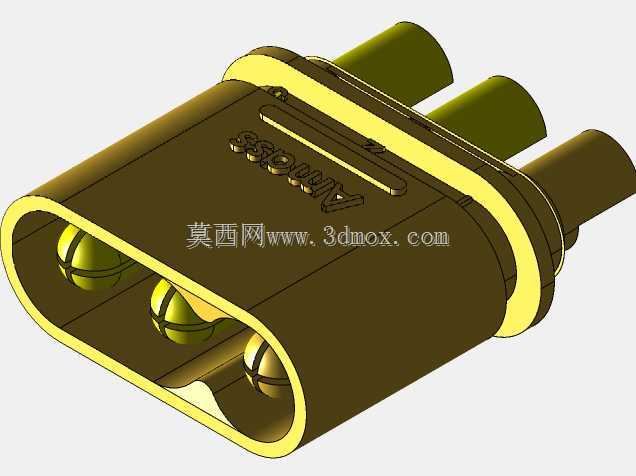

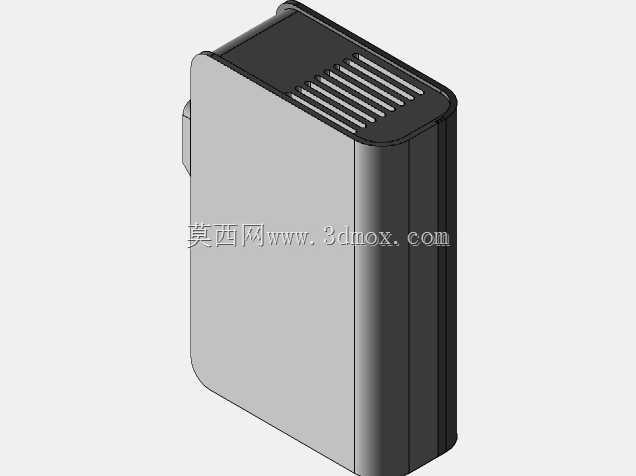

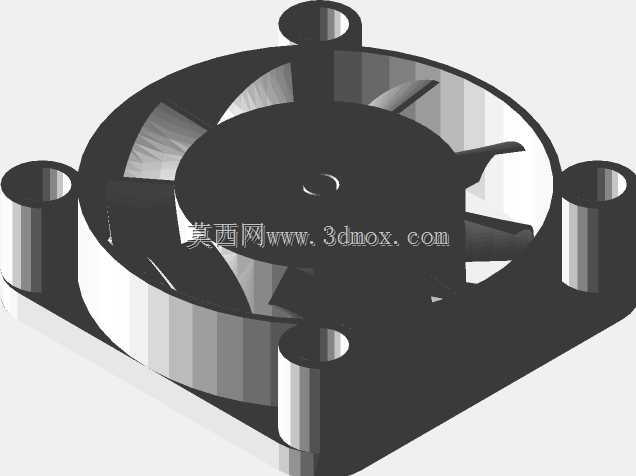

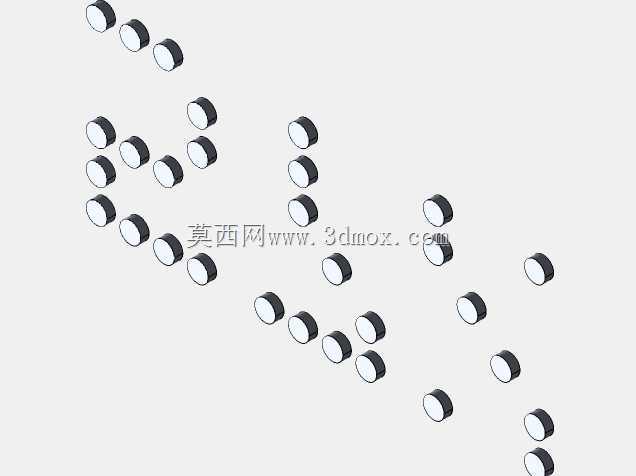

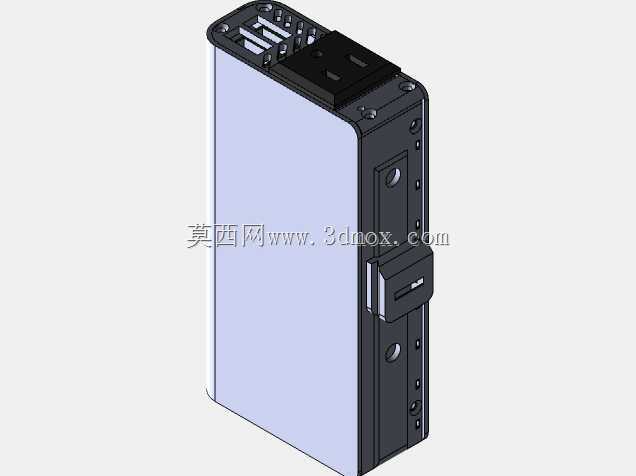

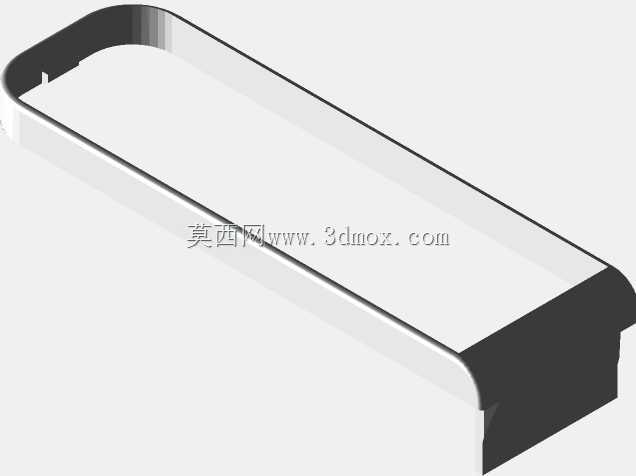

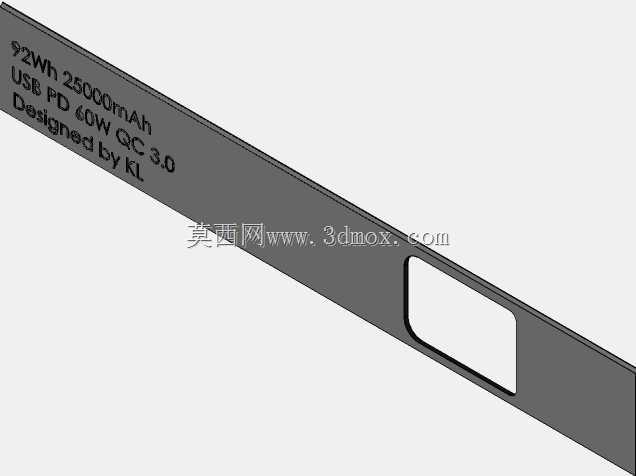

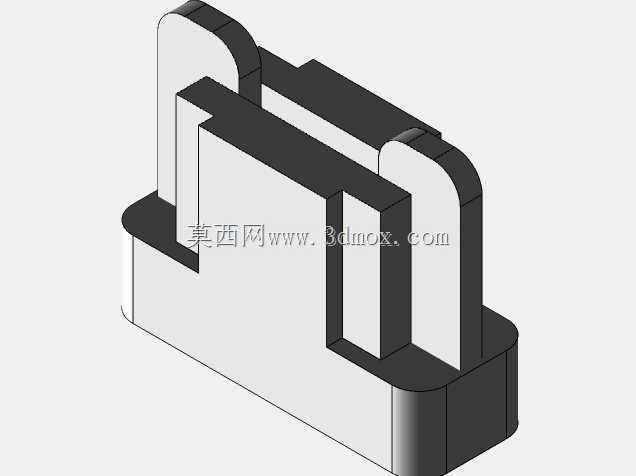

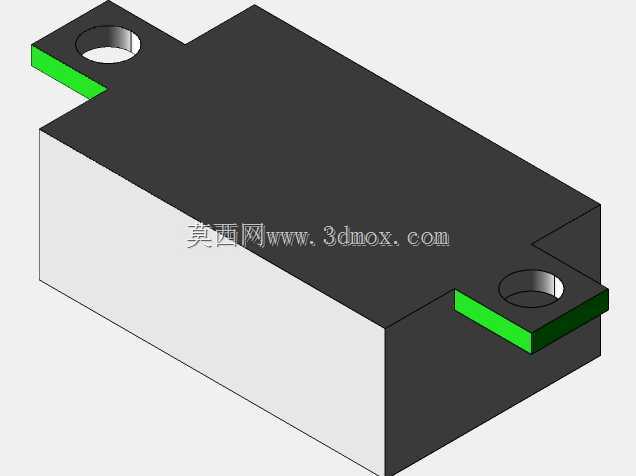

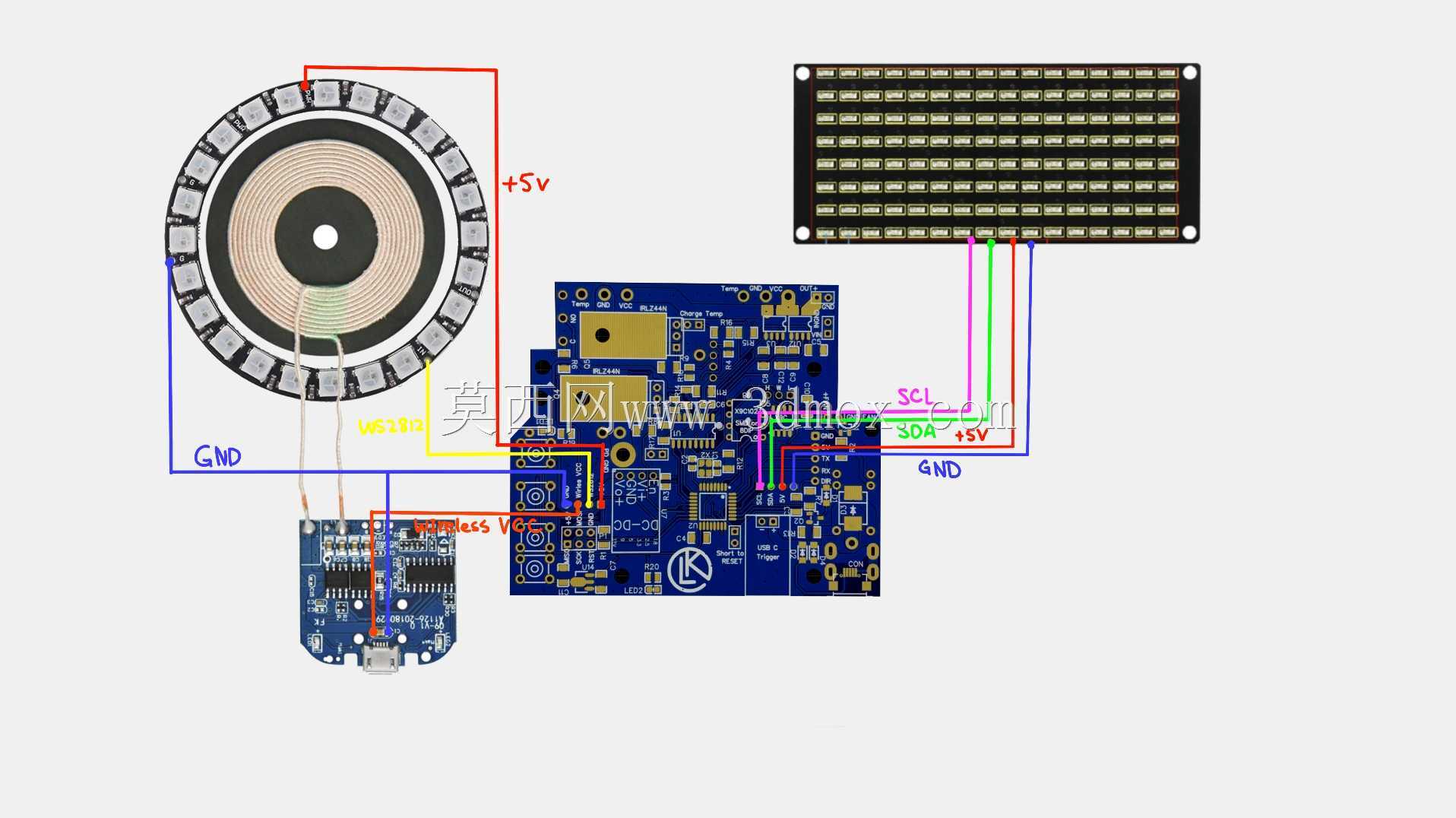

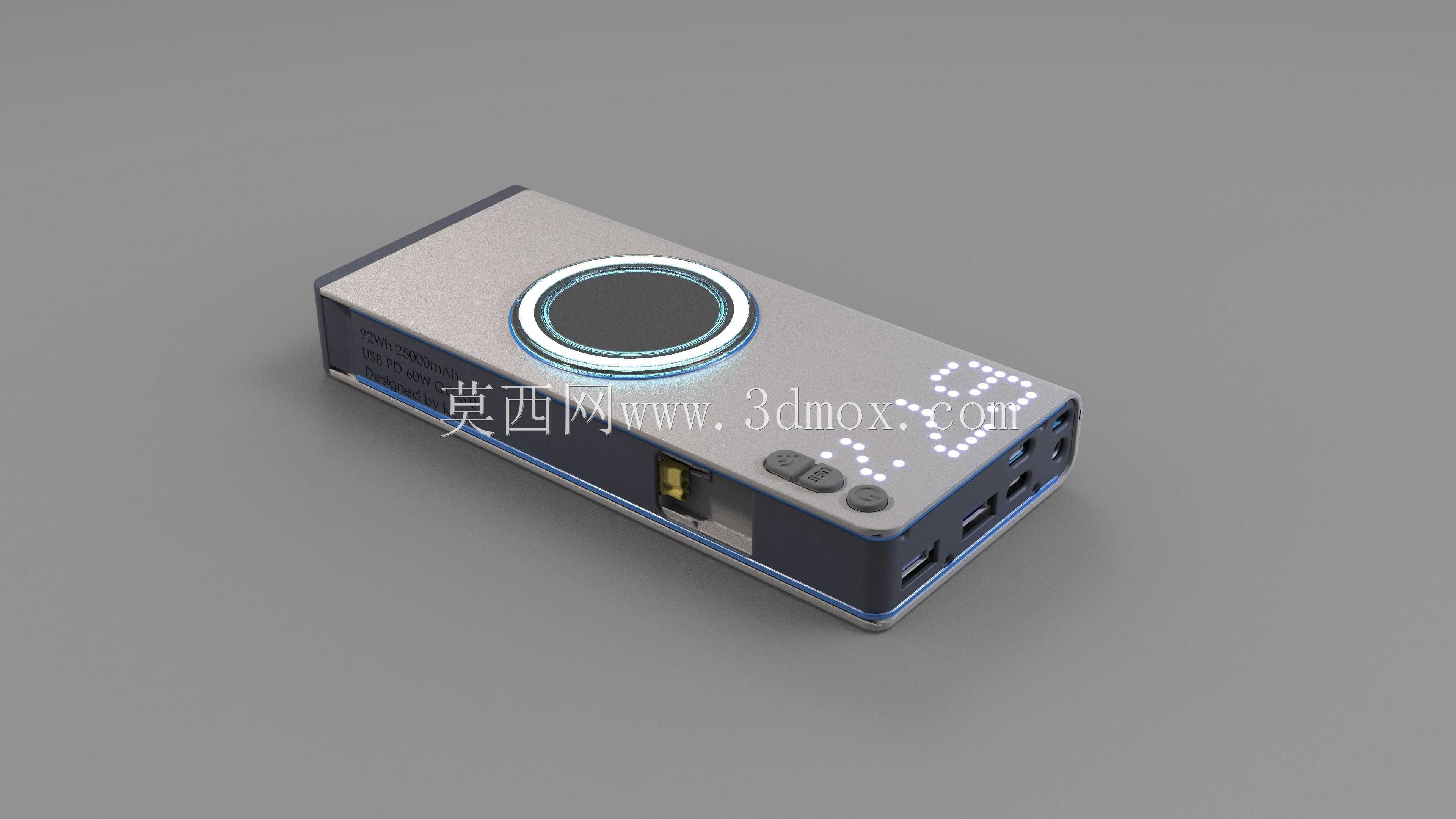

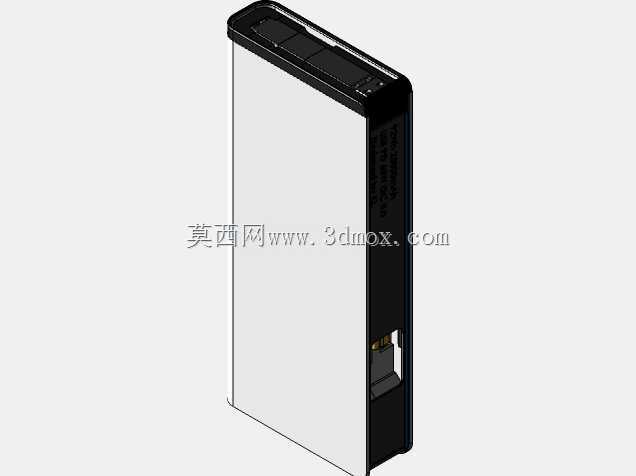

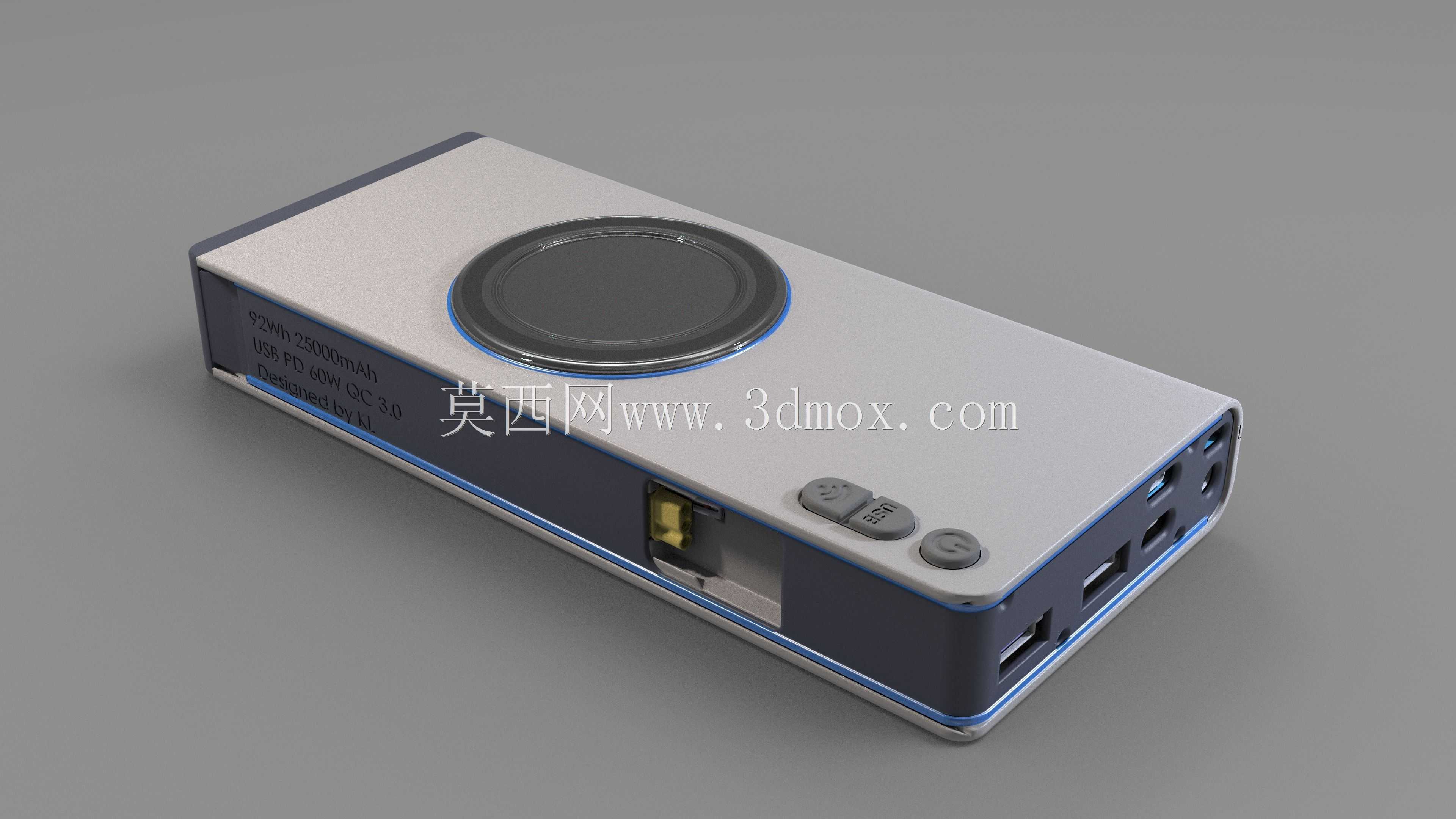

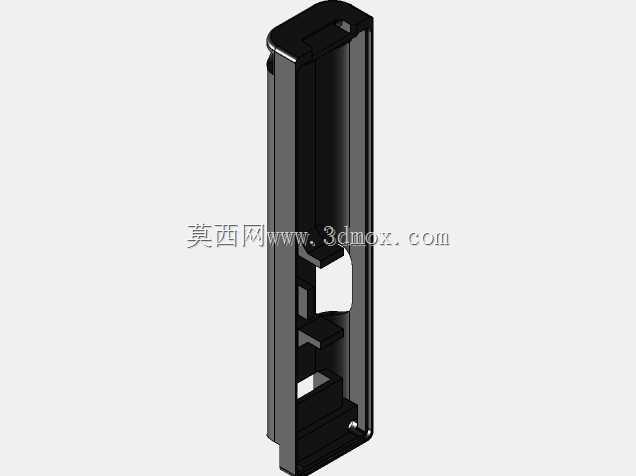

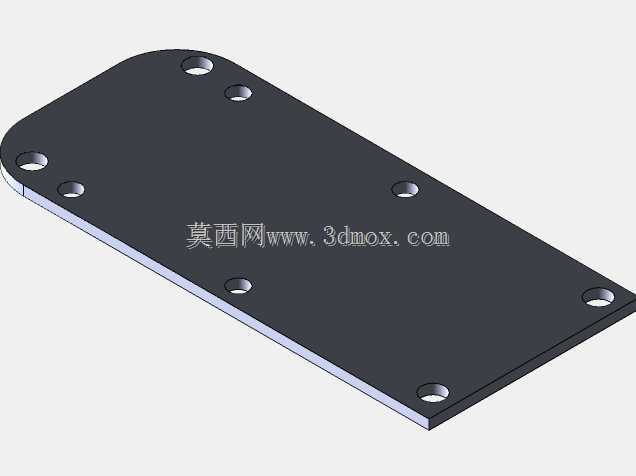

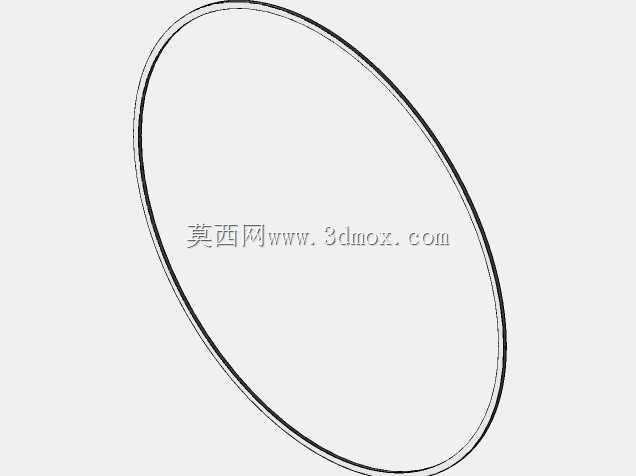

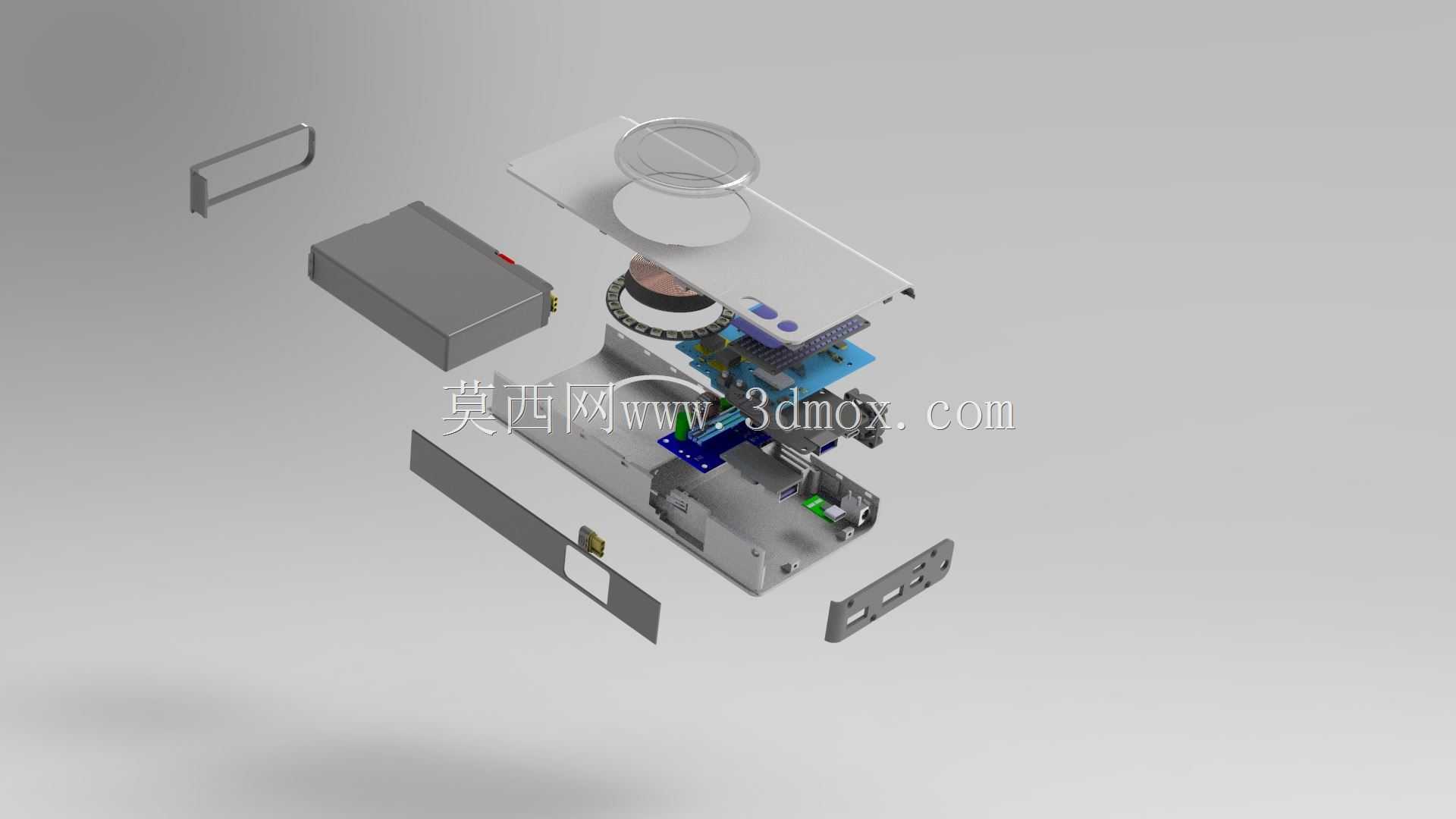

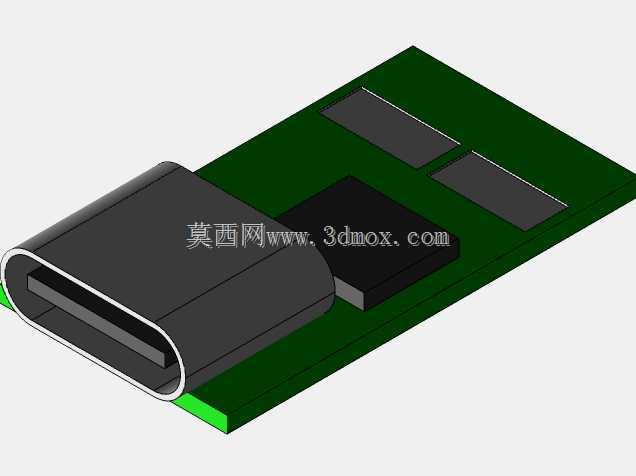

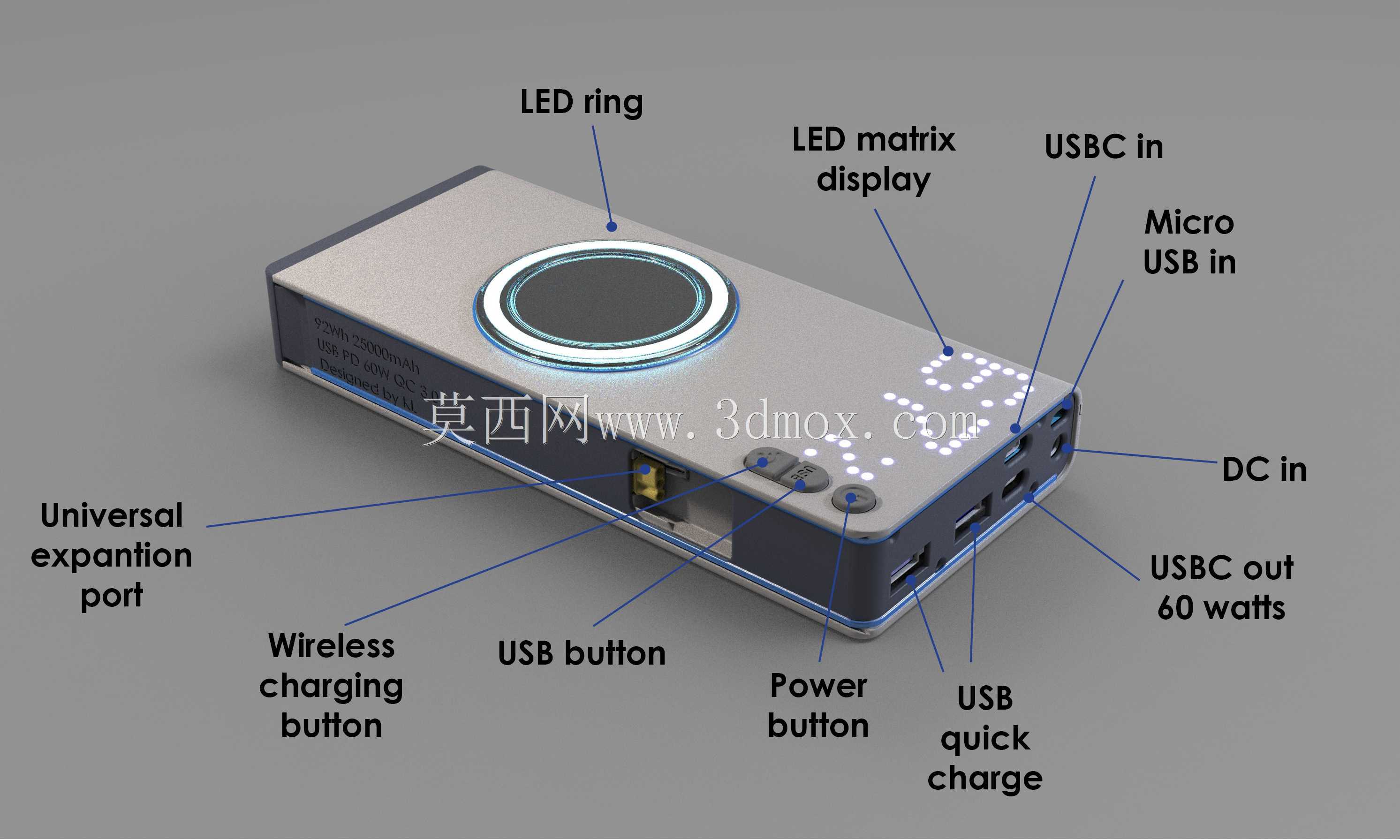

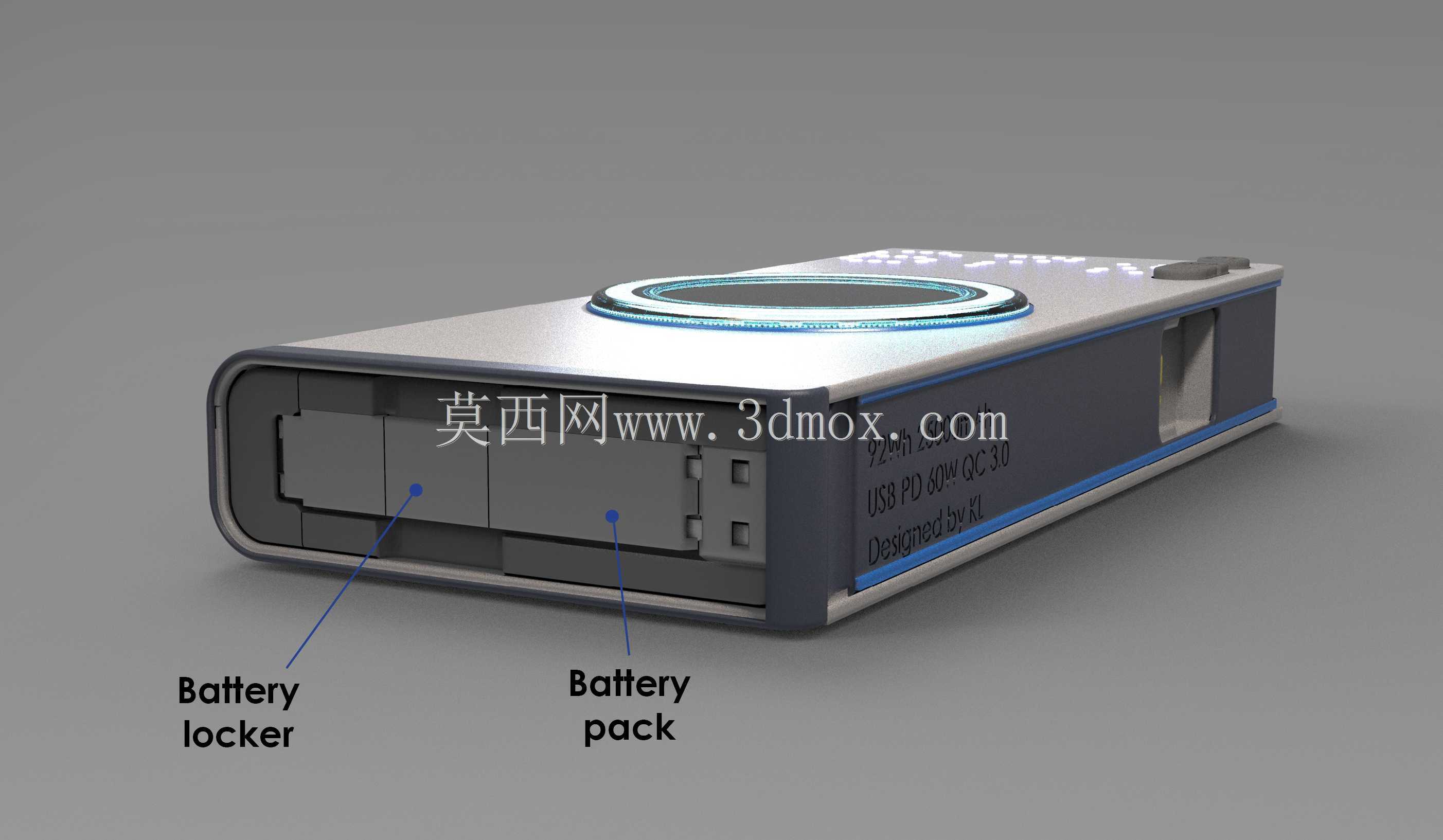

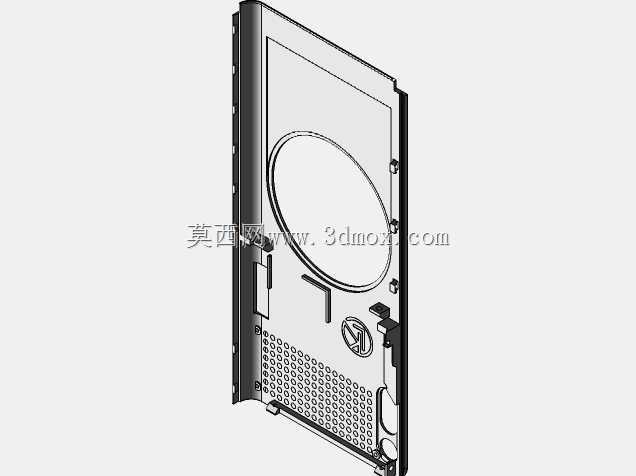

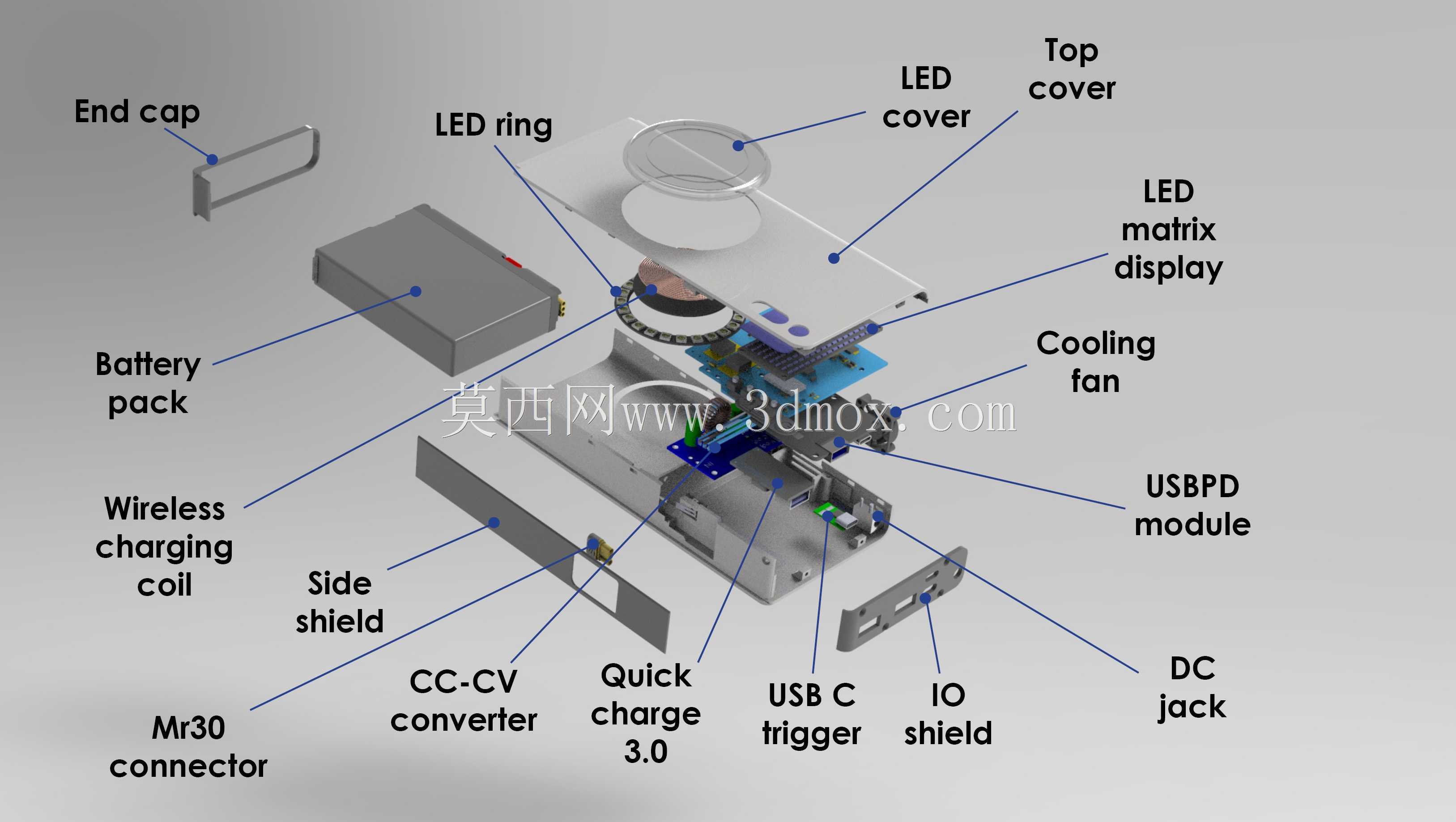

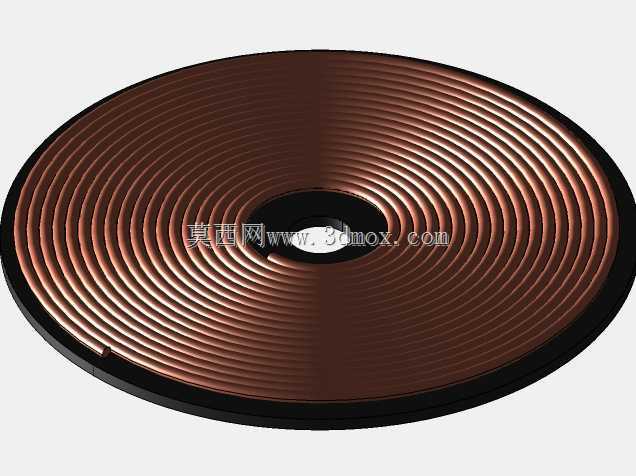

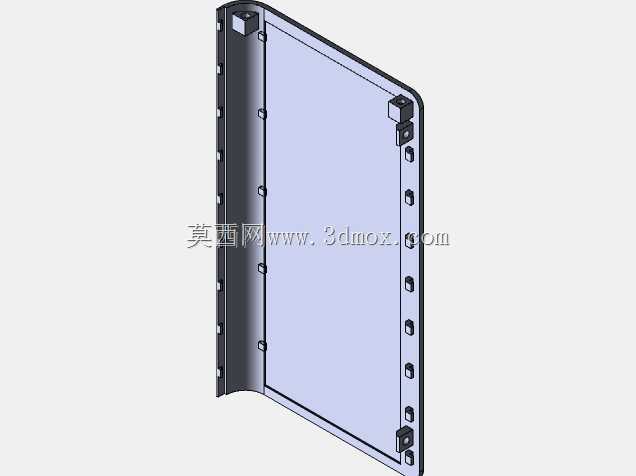

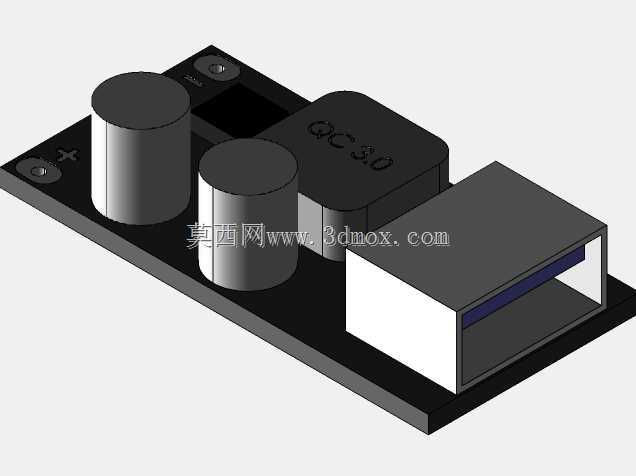

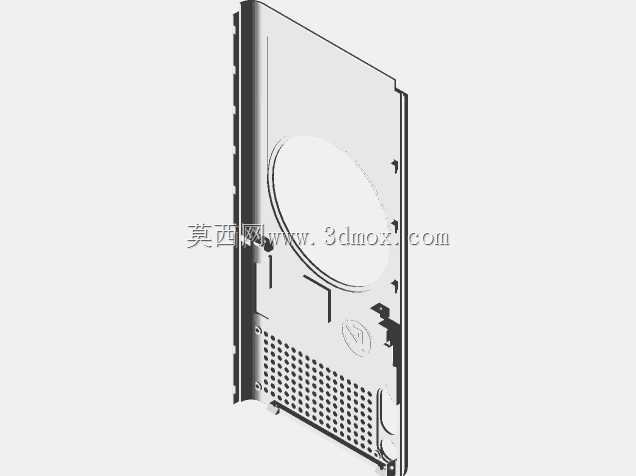

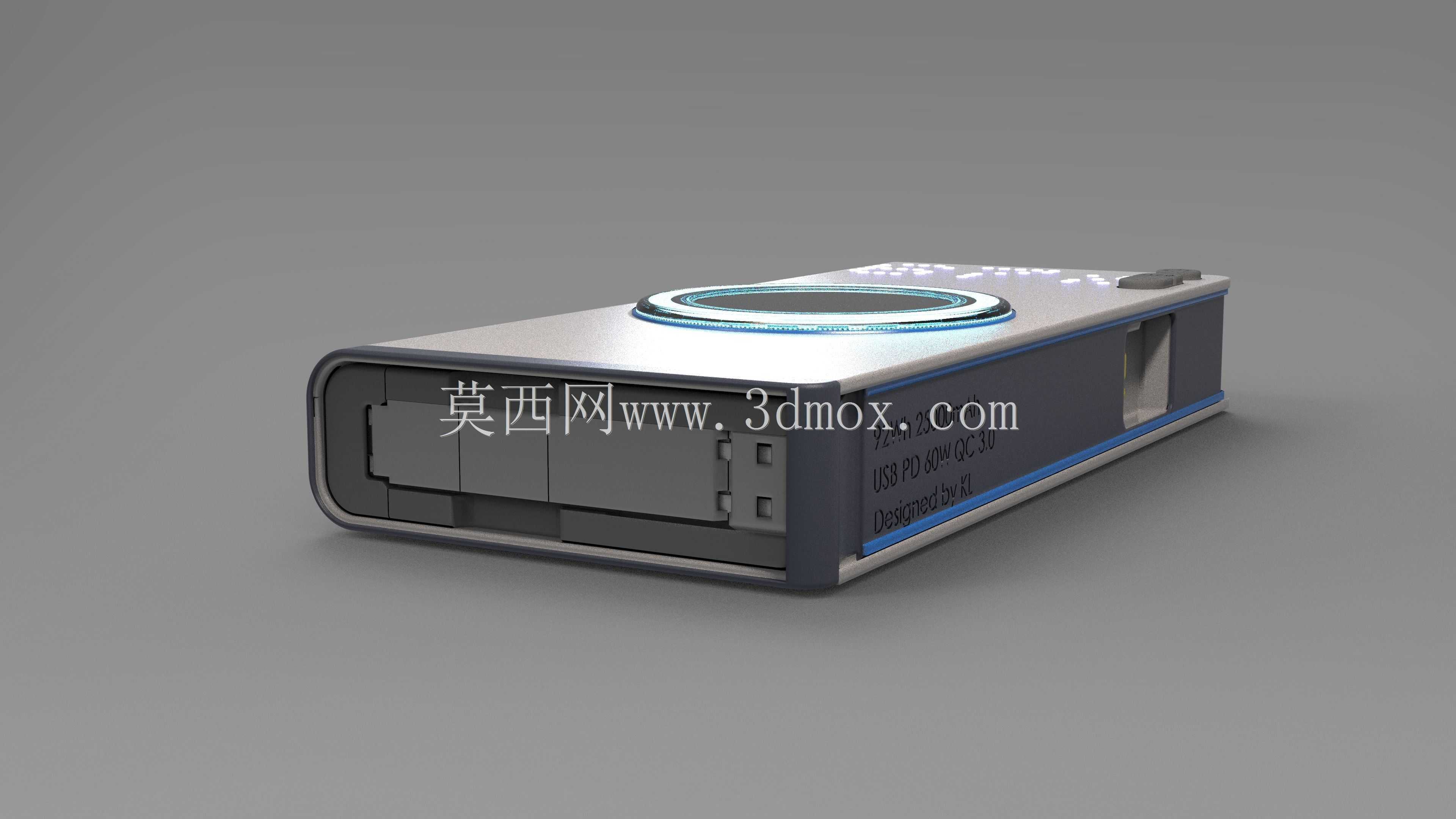

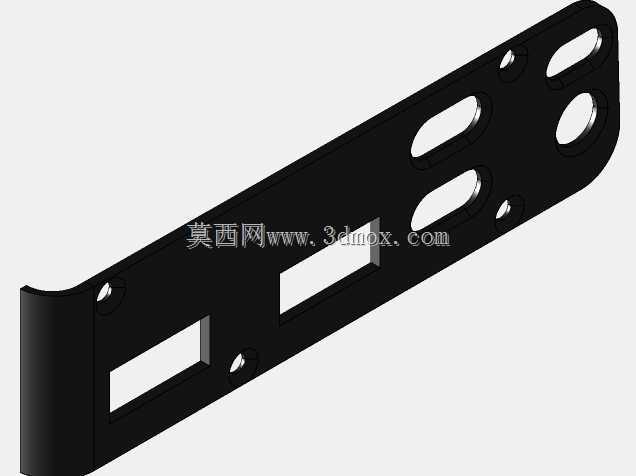

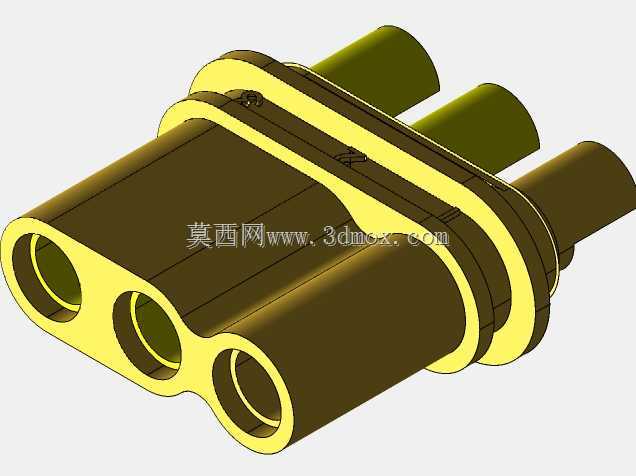

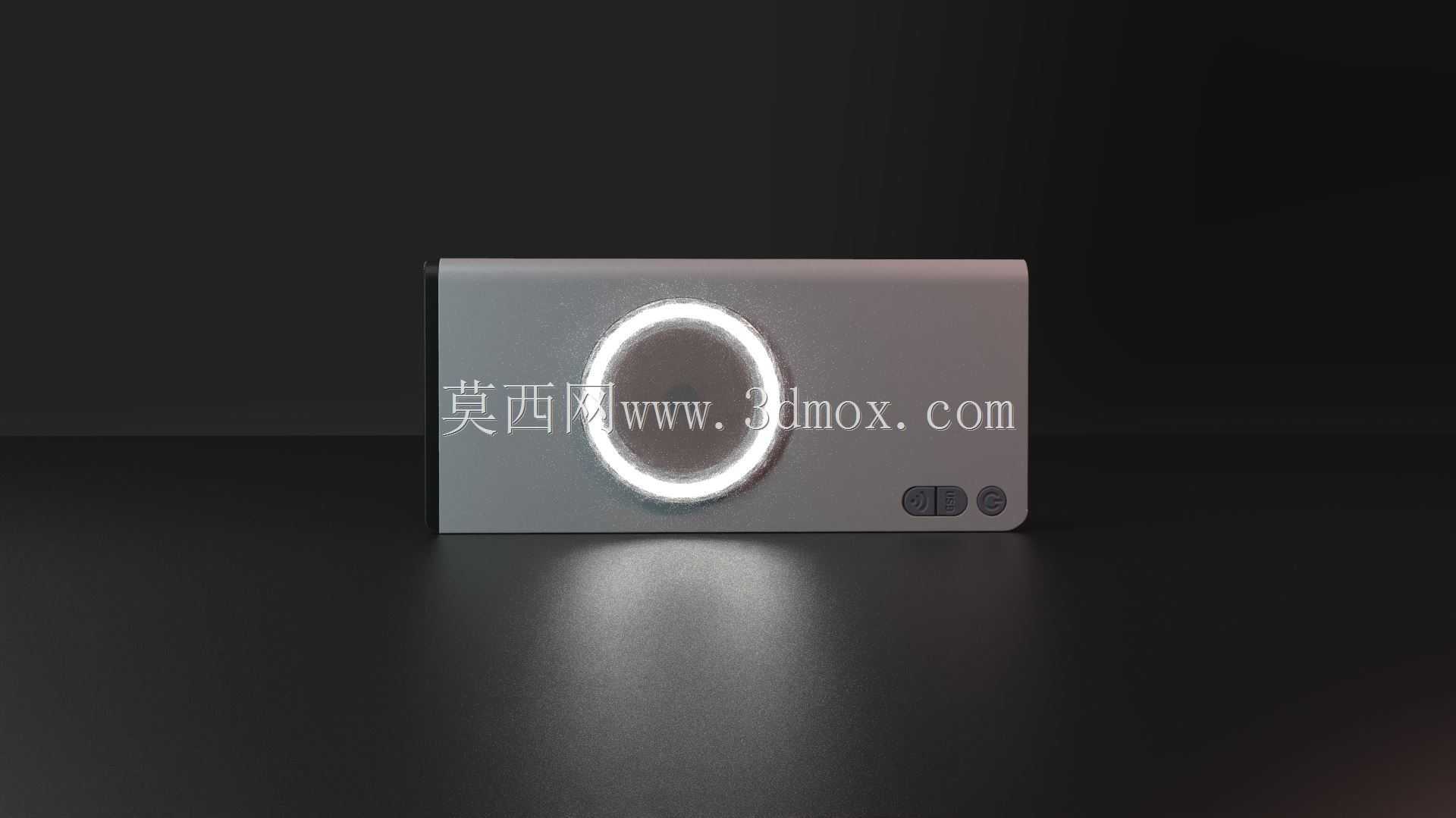

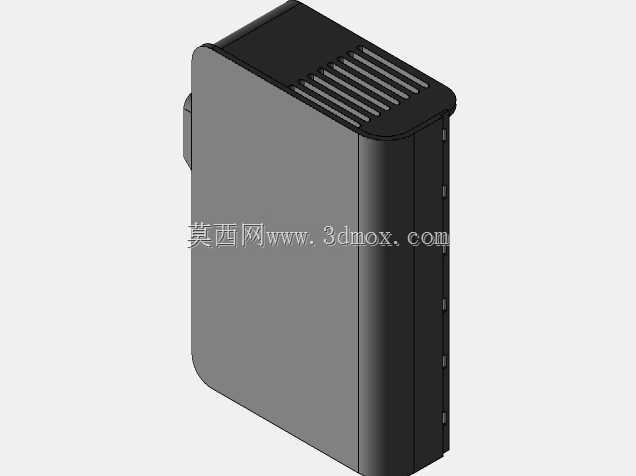

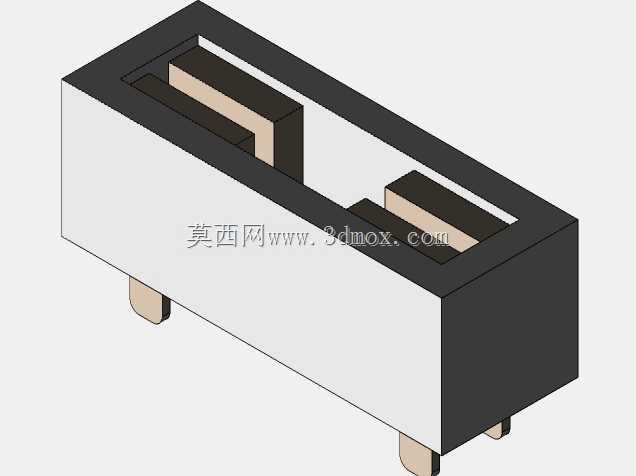

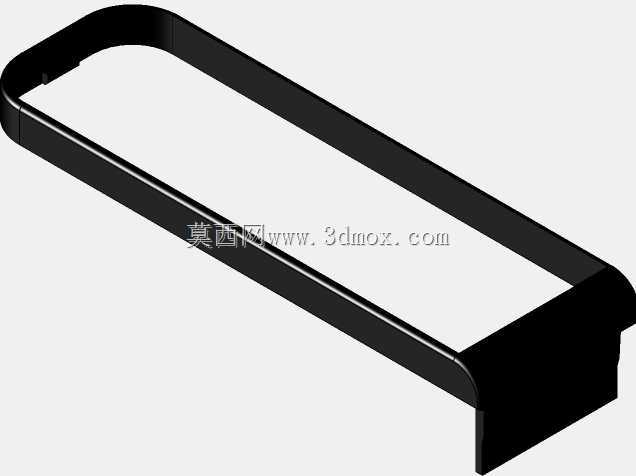

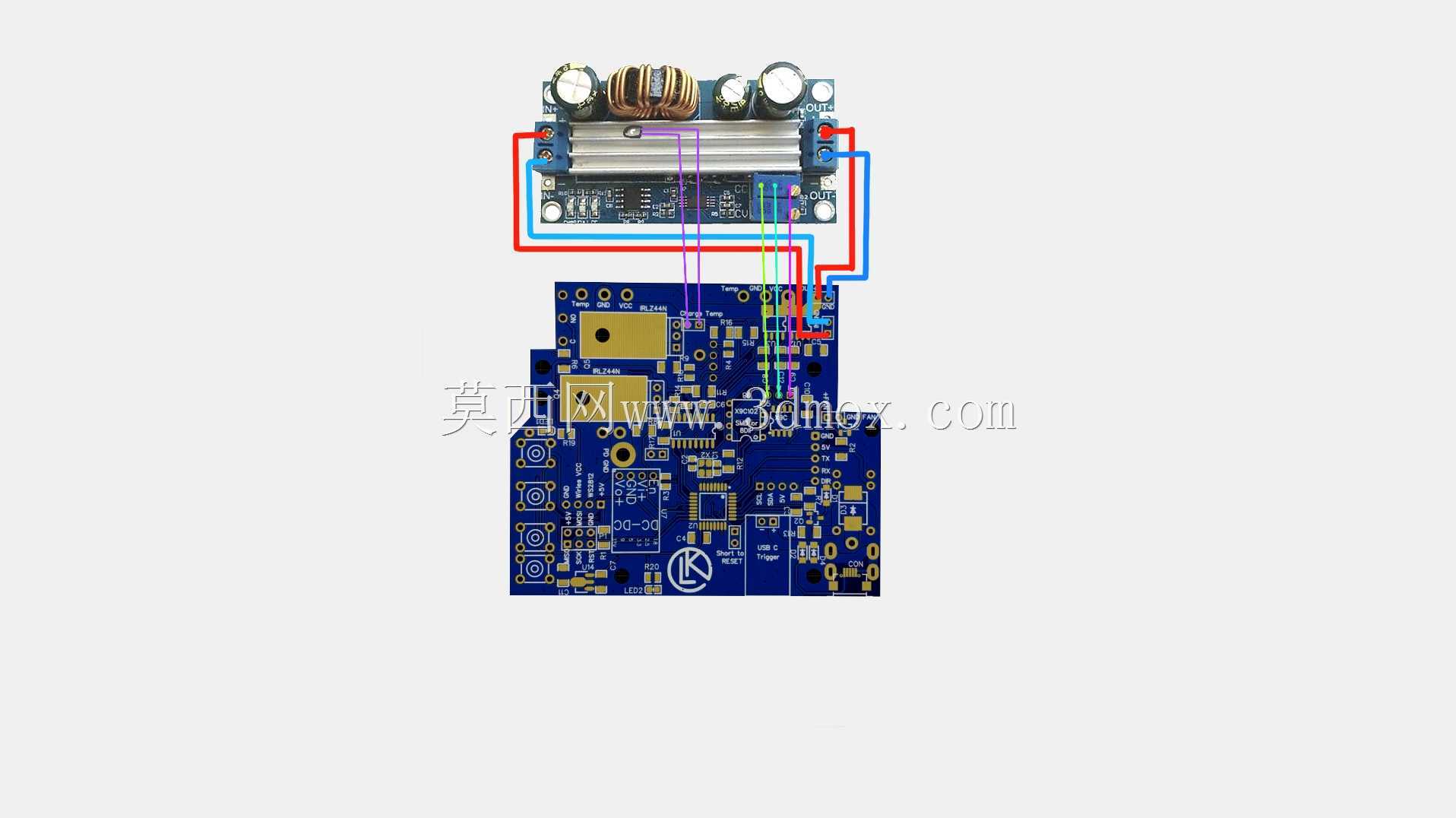

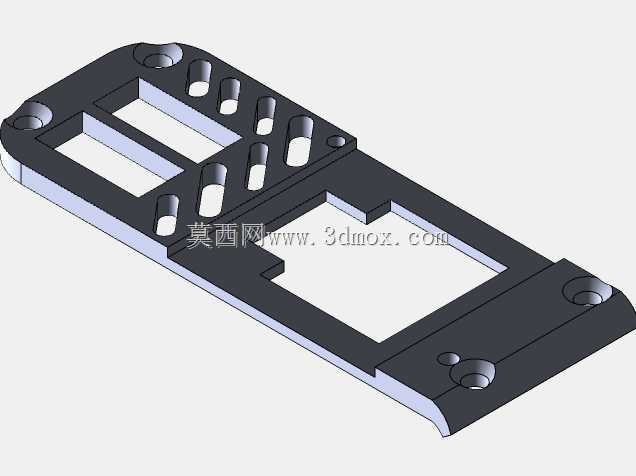

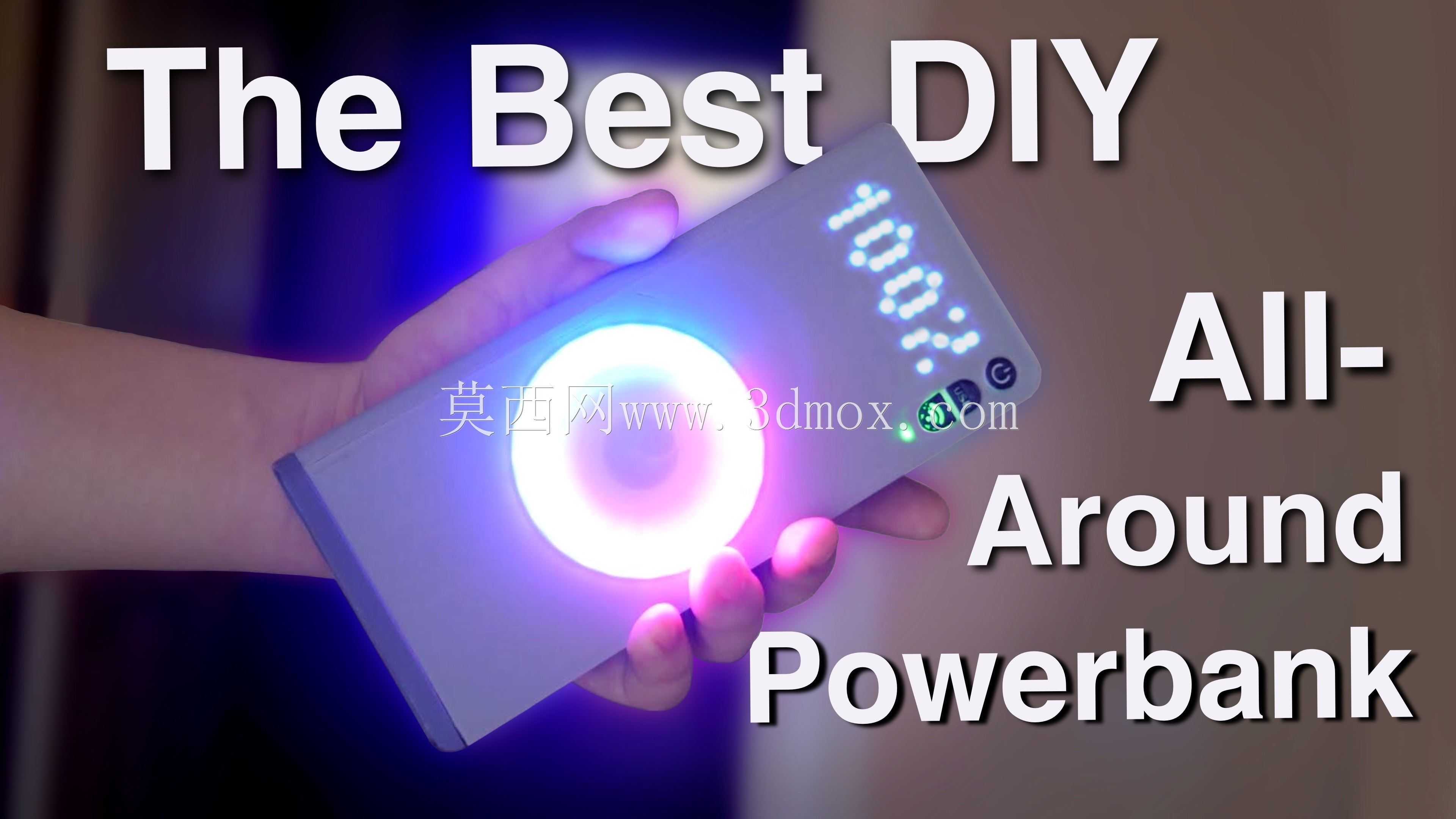

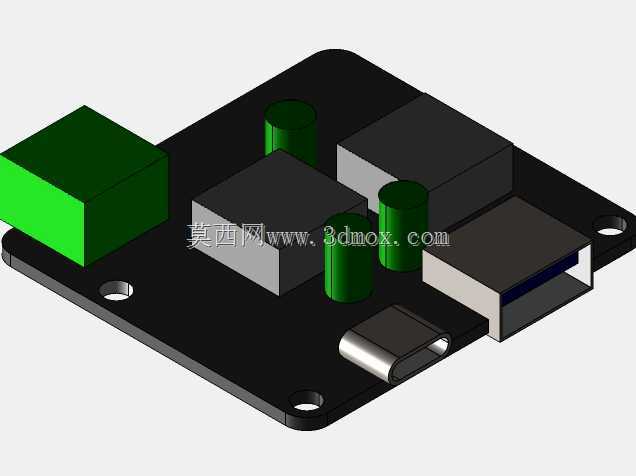

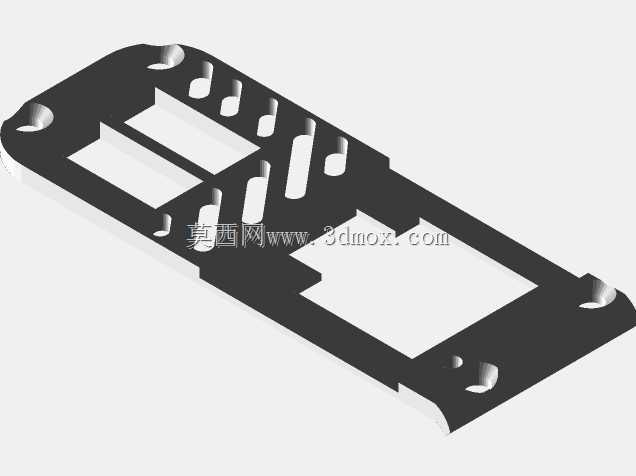

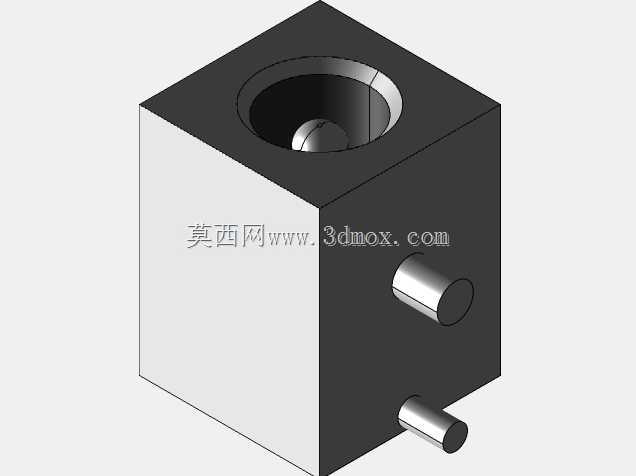

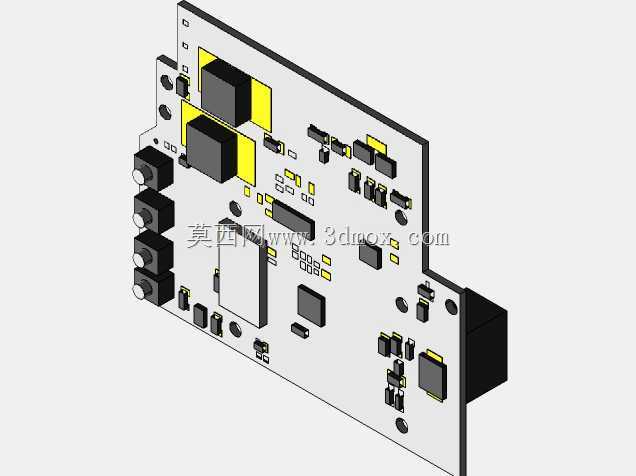

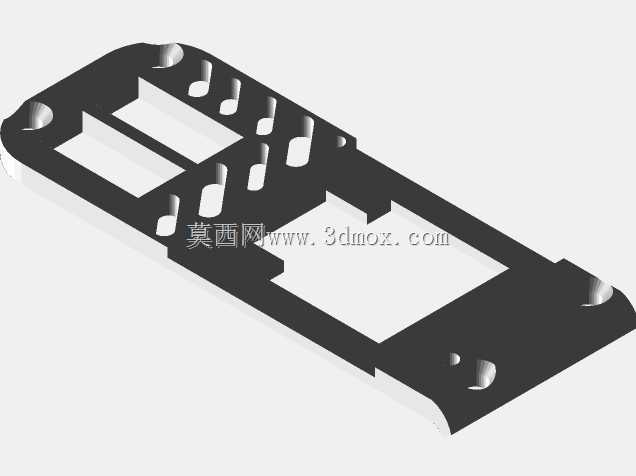

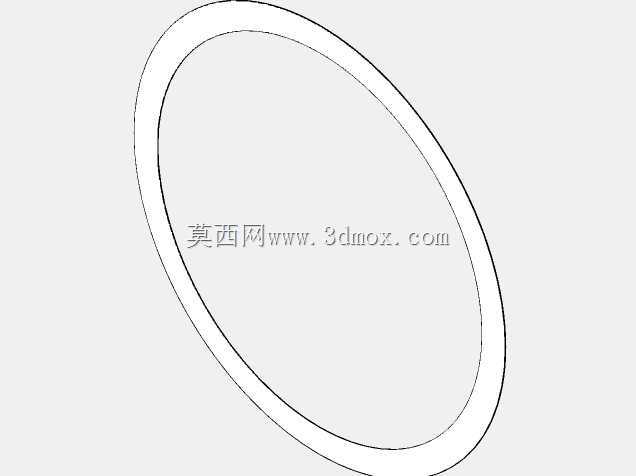

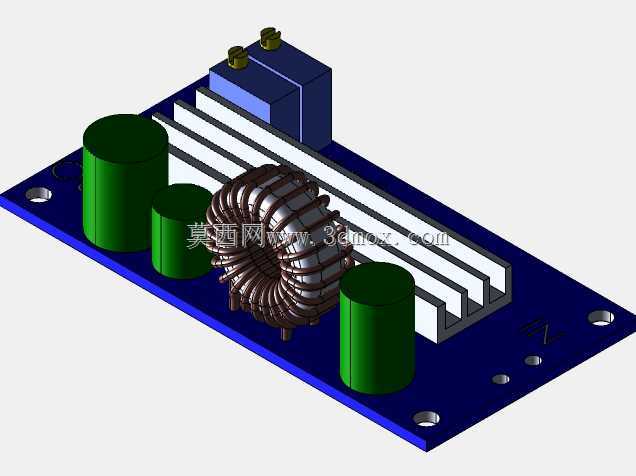

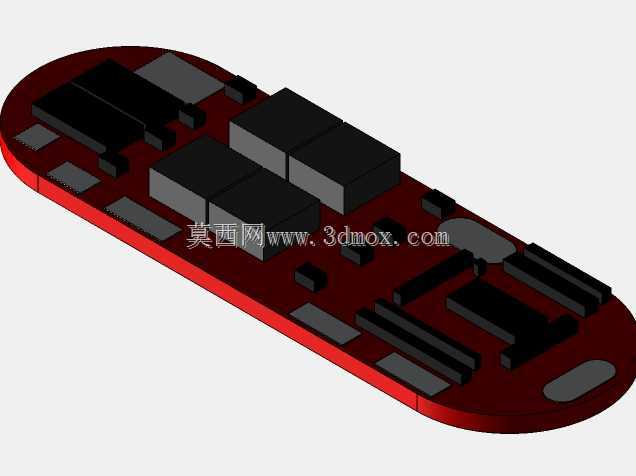

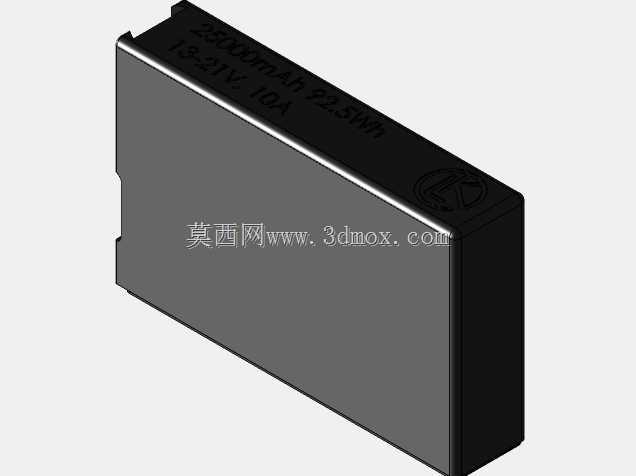

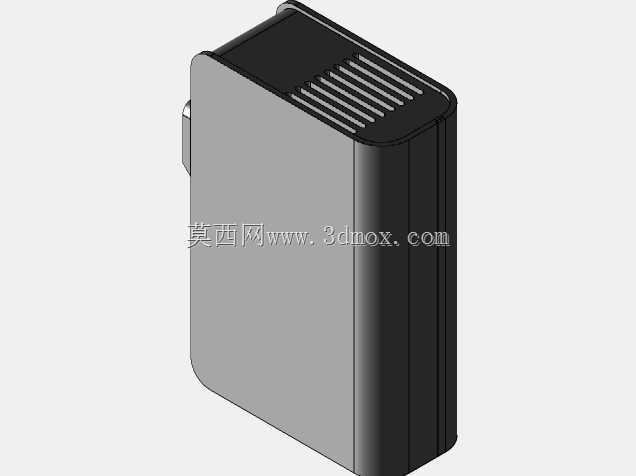

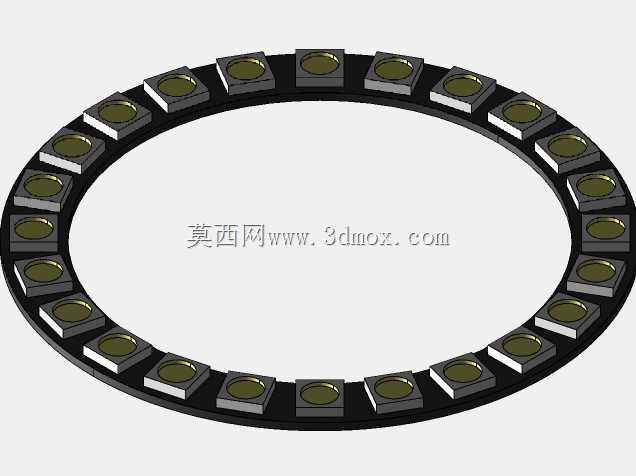

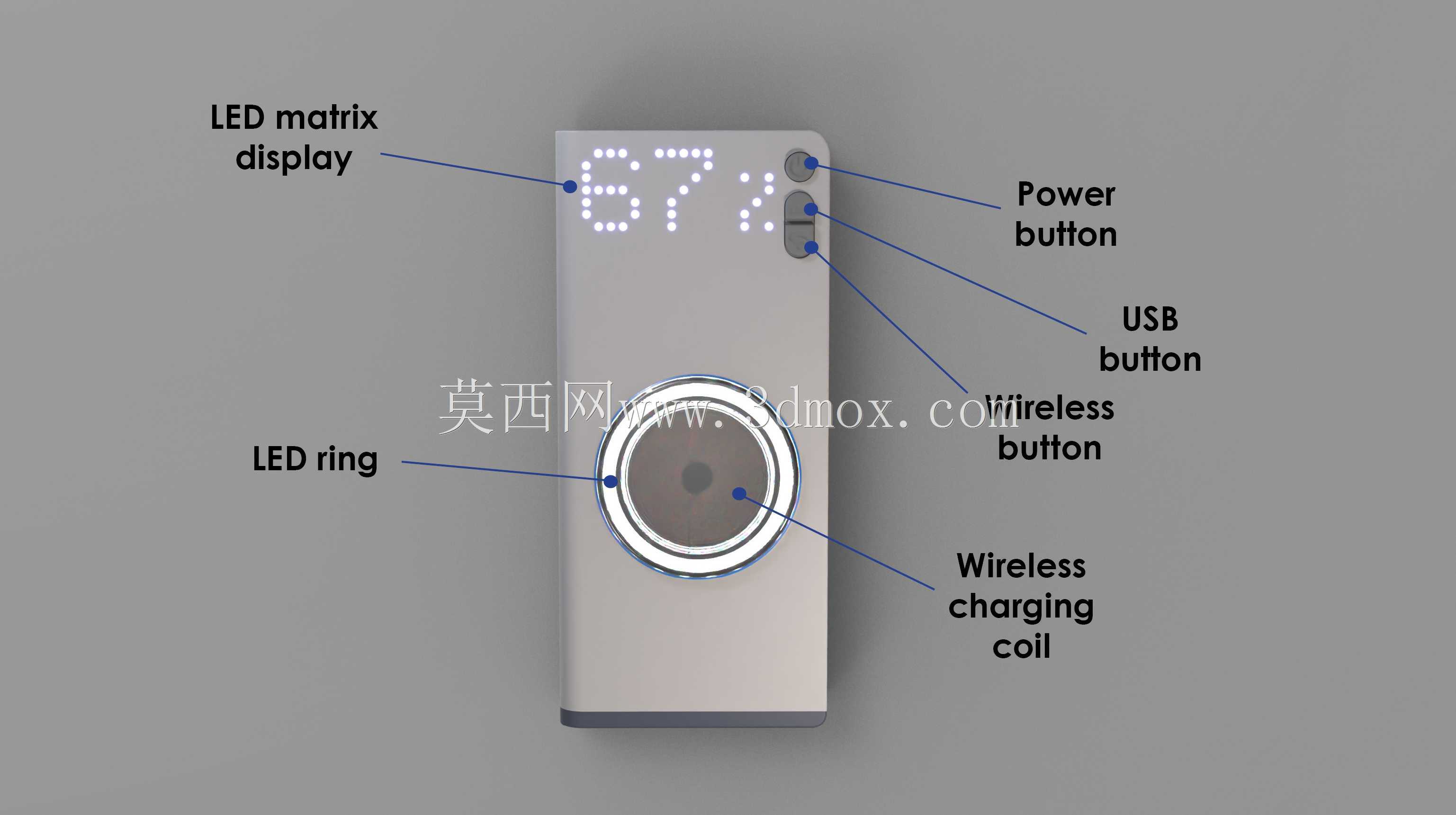

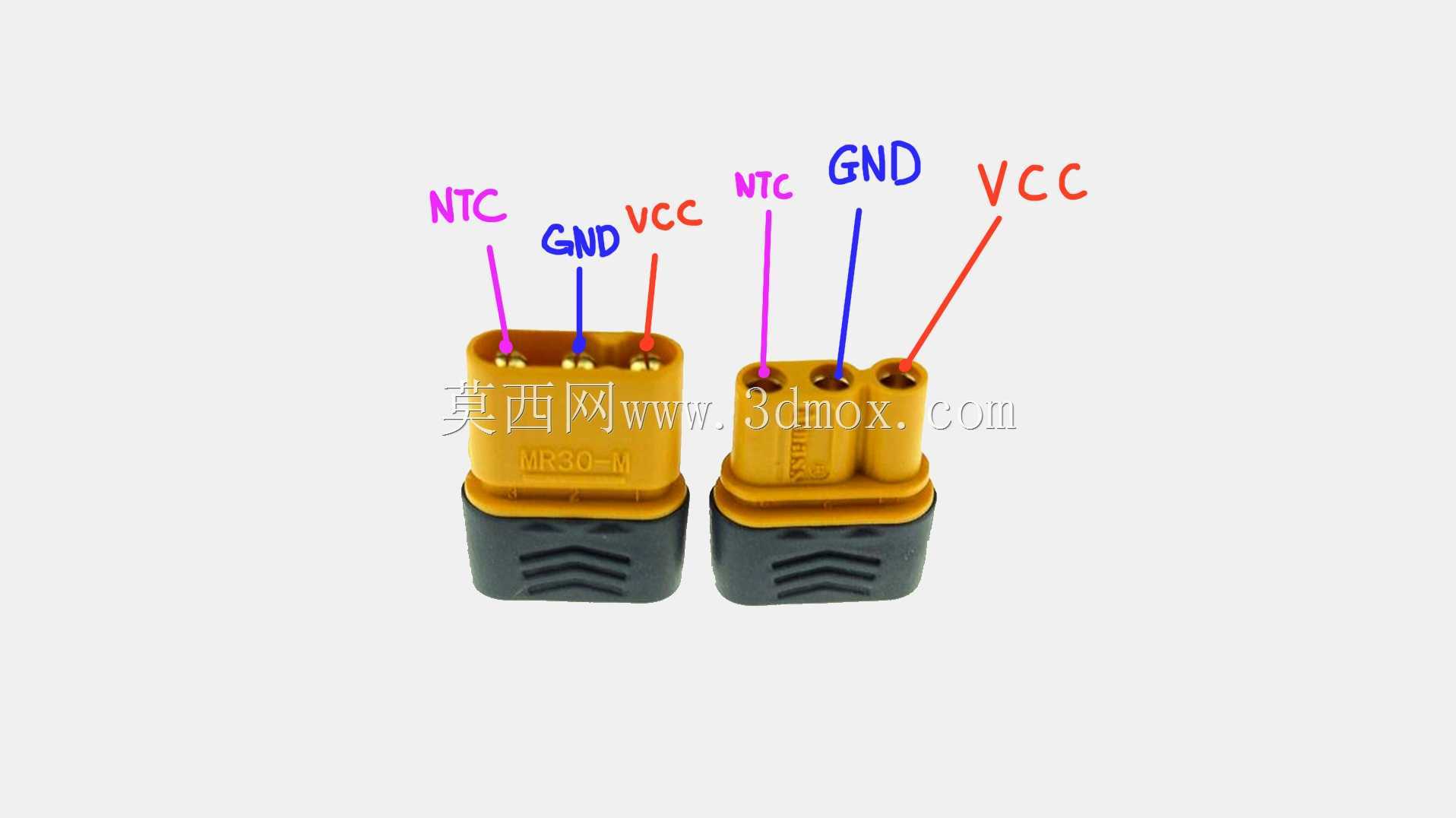

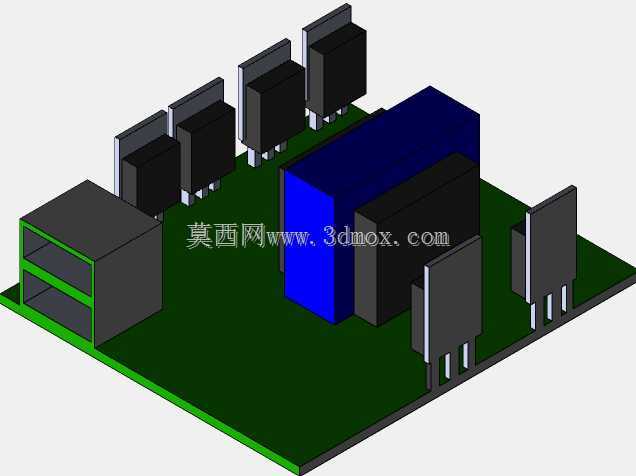

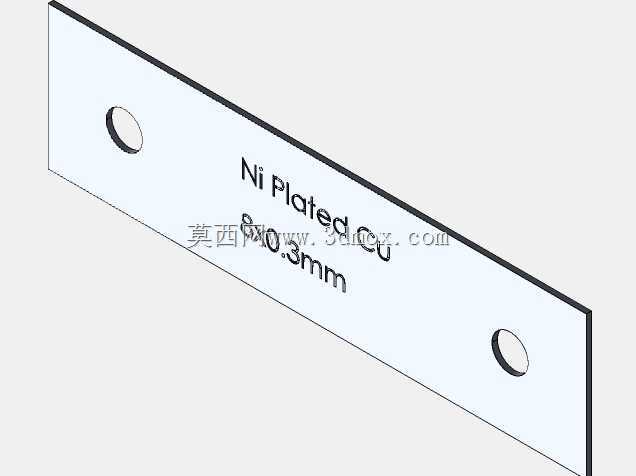

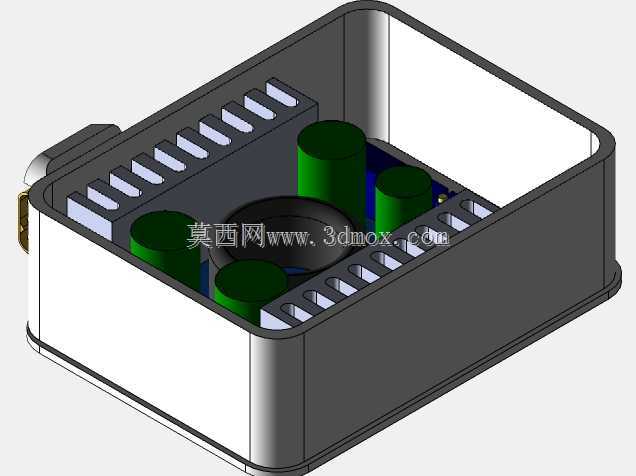

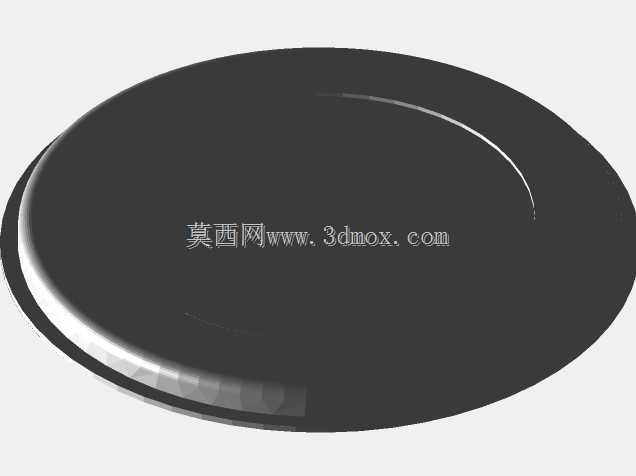

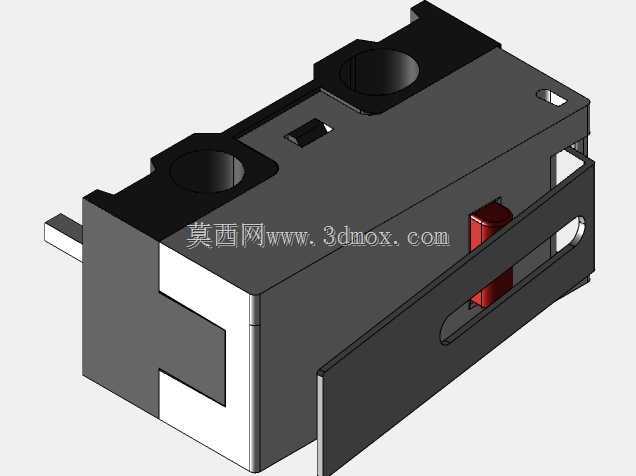

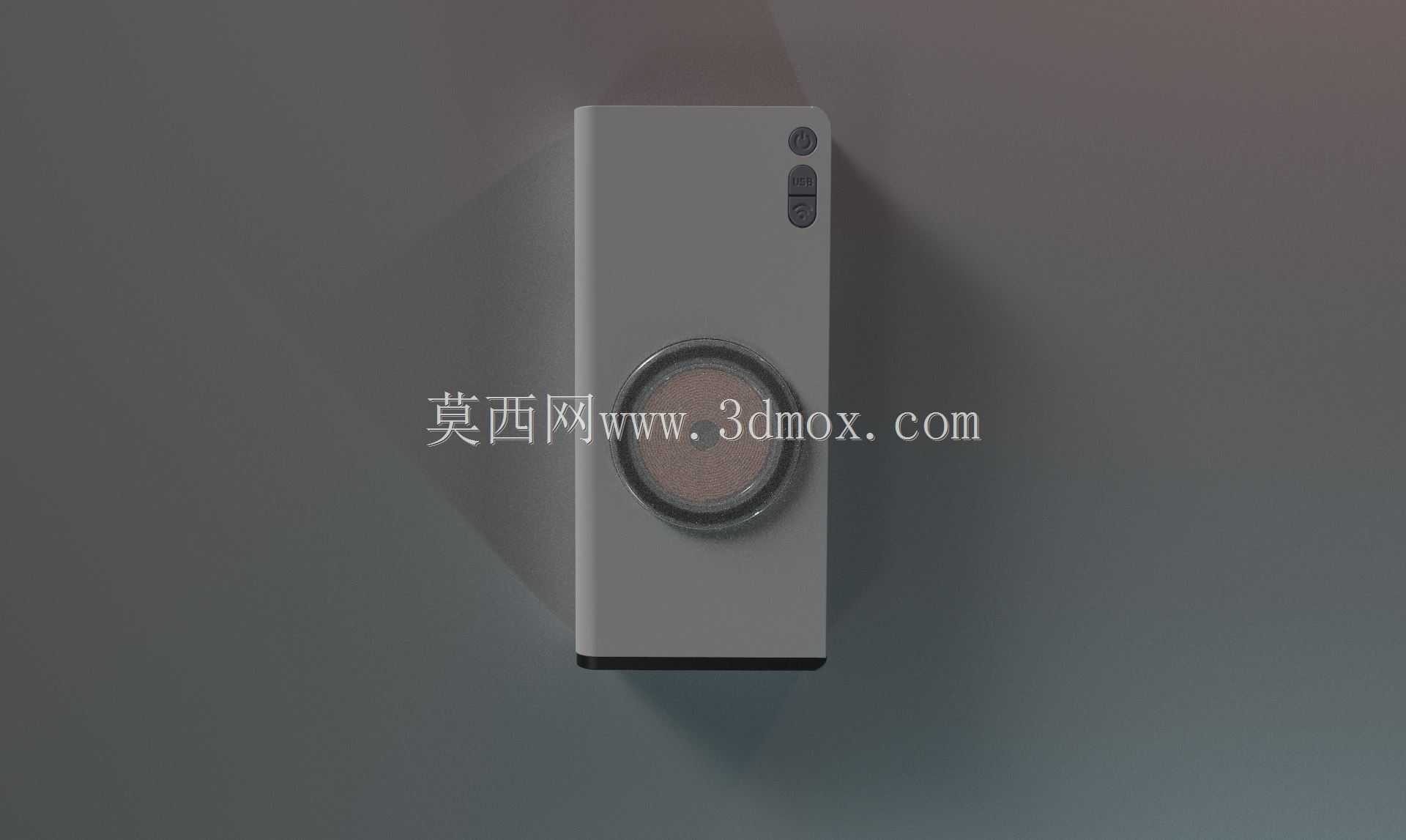

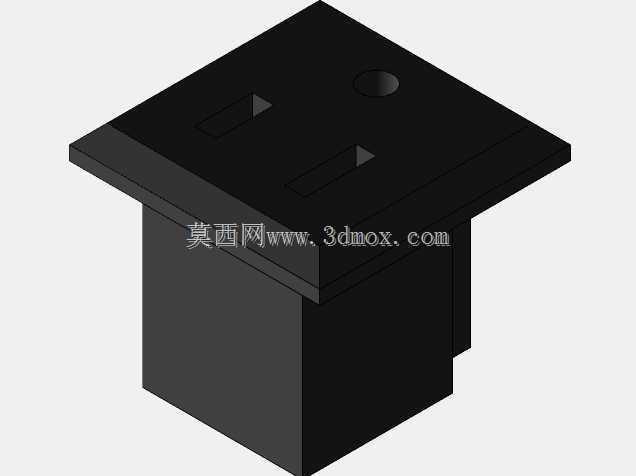

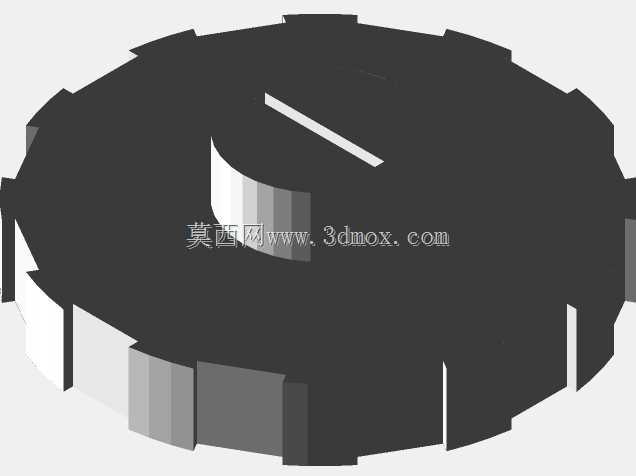

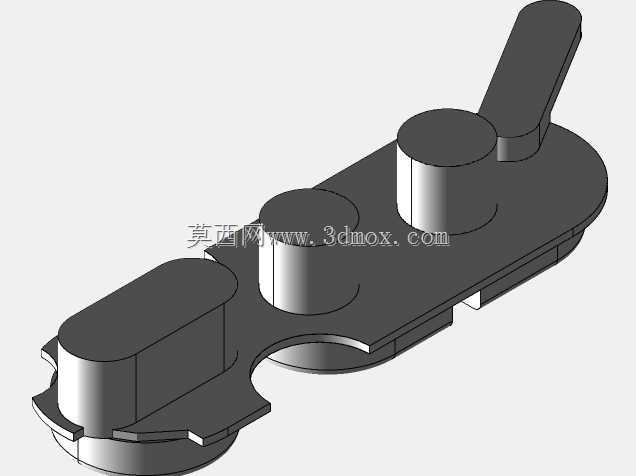

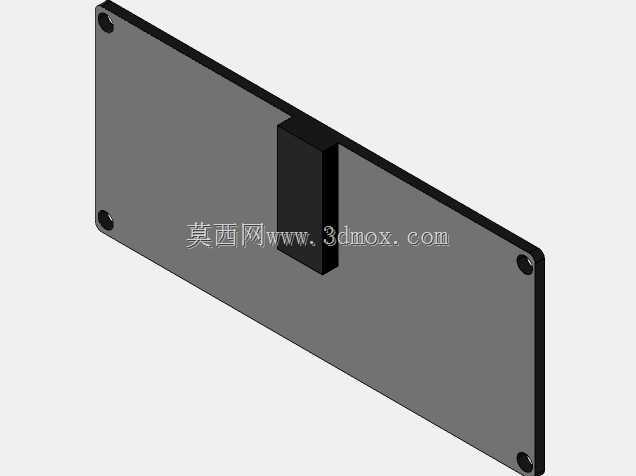

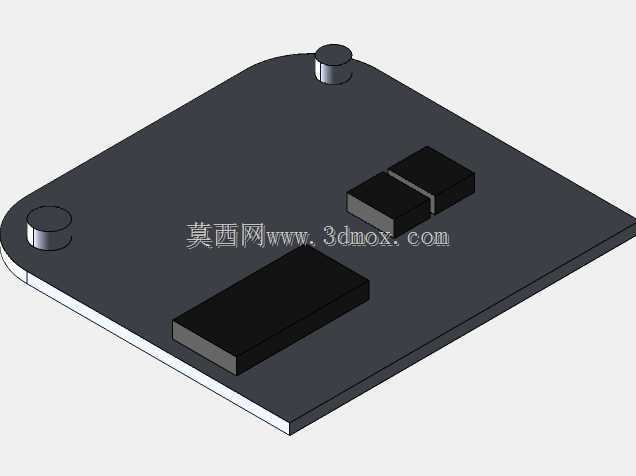

这款DIY USB PD电源库是面向日常便携电子设备补能场景开发的集成化储能供电产品，可覆盖手机、无线耳机、便携数码配件、小型手持智能设备的日常充电需求，同时支持有线PD快充与无线充电两种输出模式，适配当下主流消费电子设备的供电协议，解决多设备外出携带时充电接口不统一、充电效率低的使用痛点。产品整体采用分层堆叠的模块化设计思路，将储能单元、功率转换单元、协议触发单元、交互显示单元、散热单元、接口防护单元沿壳体纵向依次排布，最大化利用壳体内部空间，在保证功能完整性的前提下压缩整体体积，兼顾手持握持的便携性与桌面放置的稳定性。核心储能部分采用独立封装的电池包结构，外侧设置金属侧屏蔽结构，既可以隔绝电池与内部功率电路的电磁干扰，也能在设备受到外力冲击时为电芯提供结构防护，避免电芯受挤压出现安全隐患。功率转换部分搭载CC-CV恒流恒压转换模块与Quick charge3.0快充模块，配合USB PD协议触发模块，可实现多协议快充输出，自动匹配接入设备的充电功率需求，避免过充损伤设备电池。接口端设置独立IO屏蔽罩，降低接口插拔时的信号干扰，同时配置DC直流输入接口与USB-C接口，兼顾自充与对外输出的使用需求。产品顶部集成LED环形指示灯与LED矩阵显示屏，可实时显示剩余电量、输出功率、充电状态等核心信息，用户无需额外操作即可直观掌握设备工作状态；内置微型散热风扇，针对高功率快充场景下功率模块的发热问题进行定向散热，保证长时间高功率输出时的工作稳定性，避免过热触发功率降频。无线充电线圈设置于壳体上半部分，对准放置支持无线充电的设备即可实现无线补能，无需插拔充电线。壳体部分采用端盖、上盖、侧护板的拼接式结构，打印制作时可根据使用需求选择不同耗材，非屏蔽、非受力的外观端盖可采用PLA耗材降低制作成本，屏蔽端、顶部受力盖等结构件采用ASA、ABS或PETG耗材提升结构强度与耐用性，打印层厚控制在0.2mm、填充率30%即可满足日常使用的结构强度要求，整体安装边界预留充足的装配公差，各模块之间采用标准接插件连接，无需复杂焊接即可完成组装，方便电子爱好者自行制作调试，也可作为小型便携储能产品的原型验证方案，适配个人DIY制作、小批量定制化生产的前期结构验证需求。
