倒置紧凑型便携高速FDM桌面3D打印设备

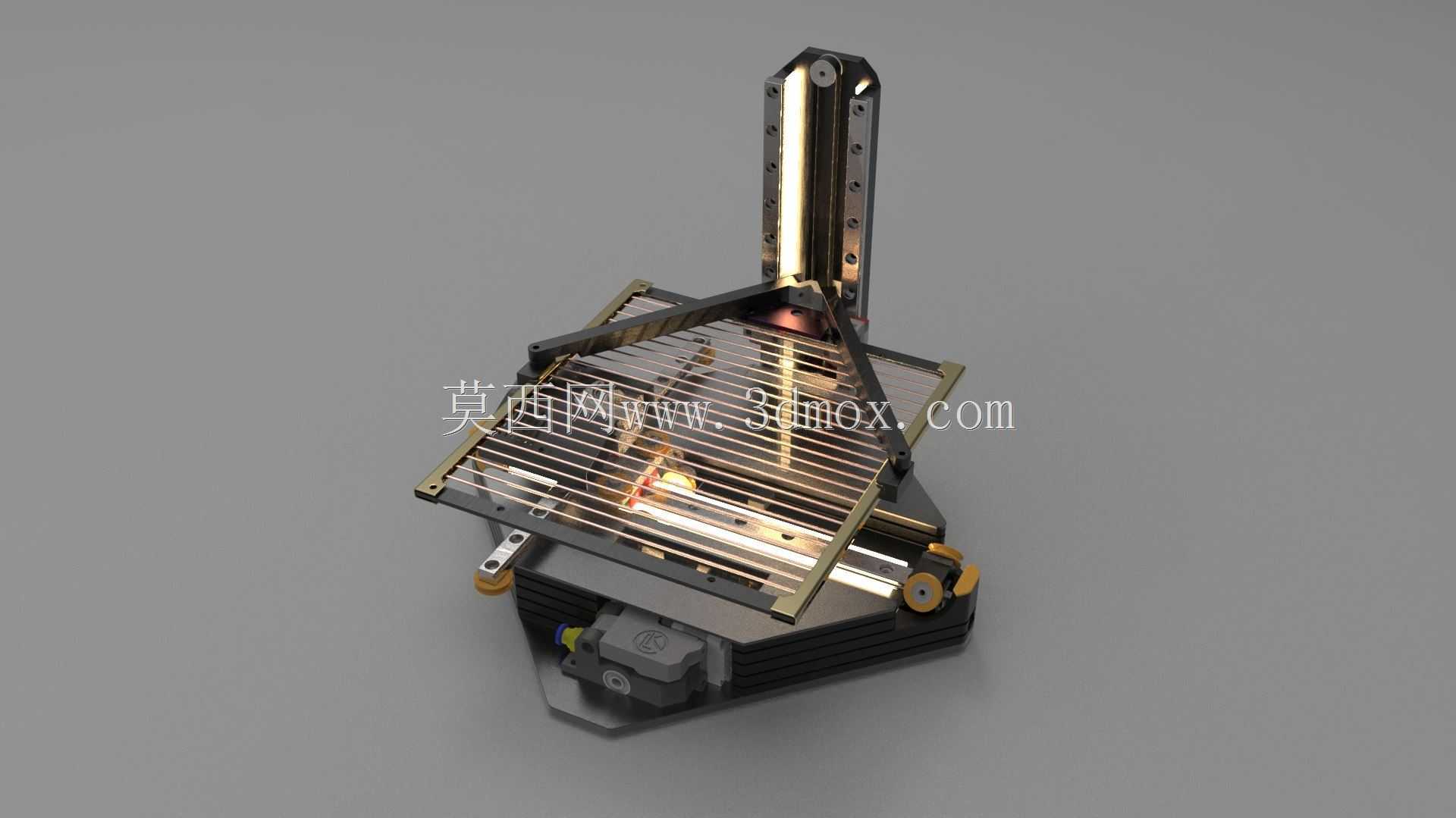

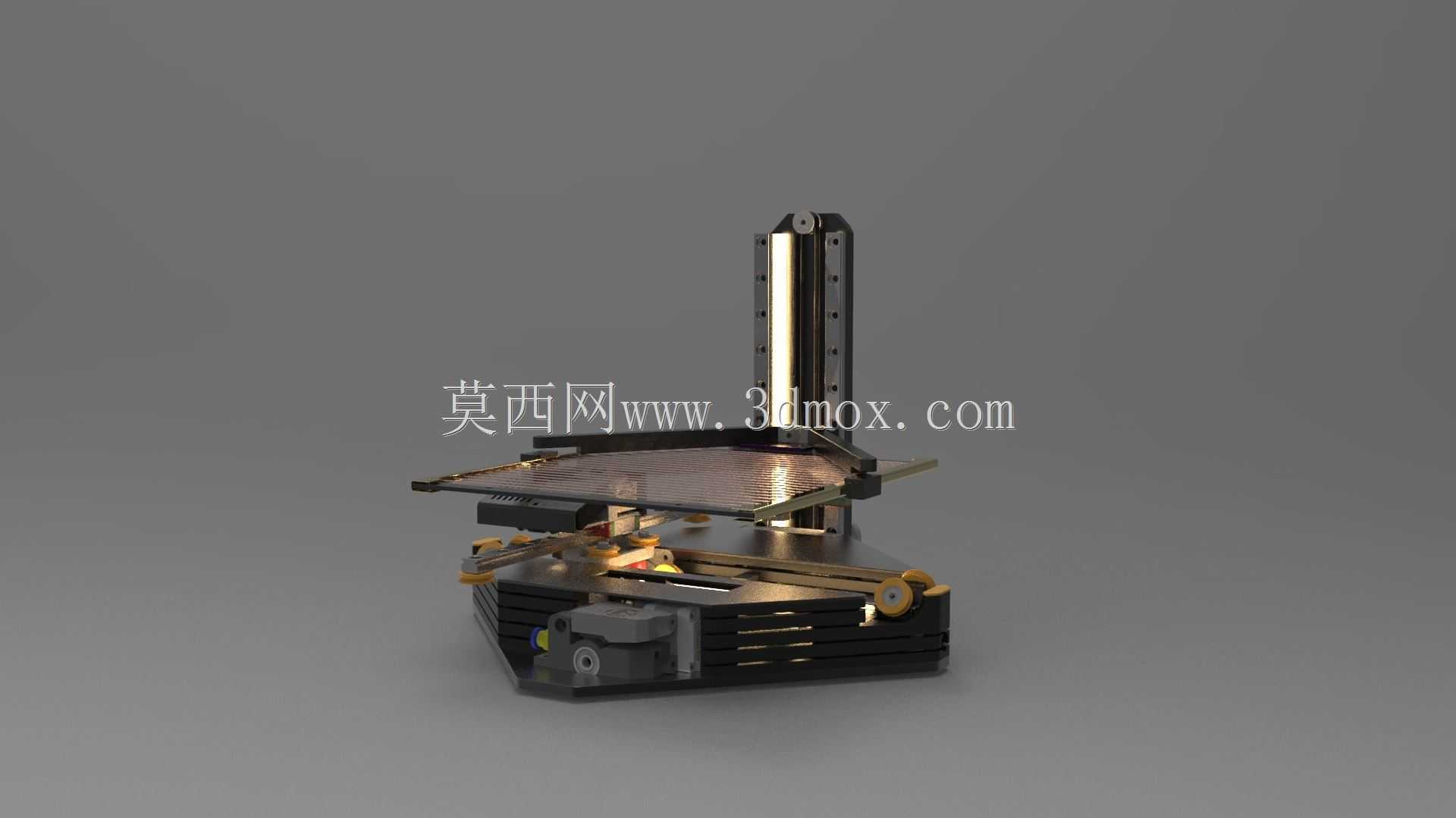

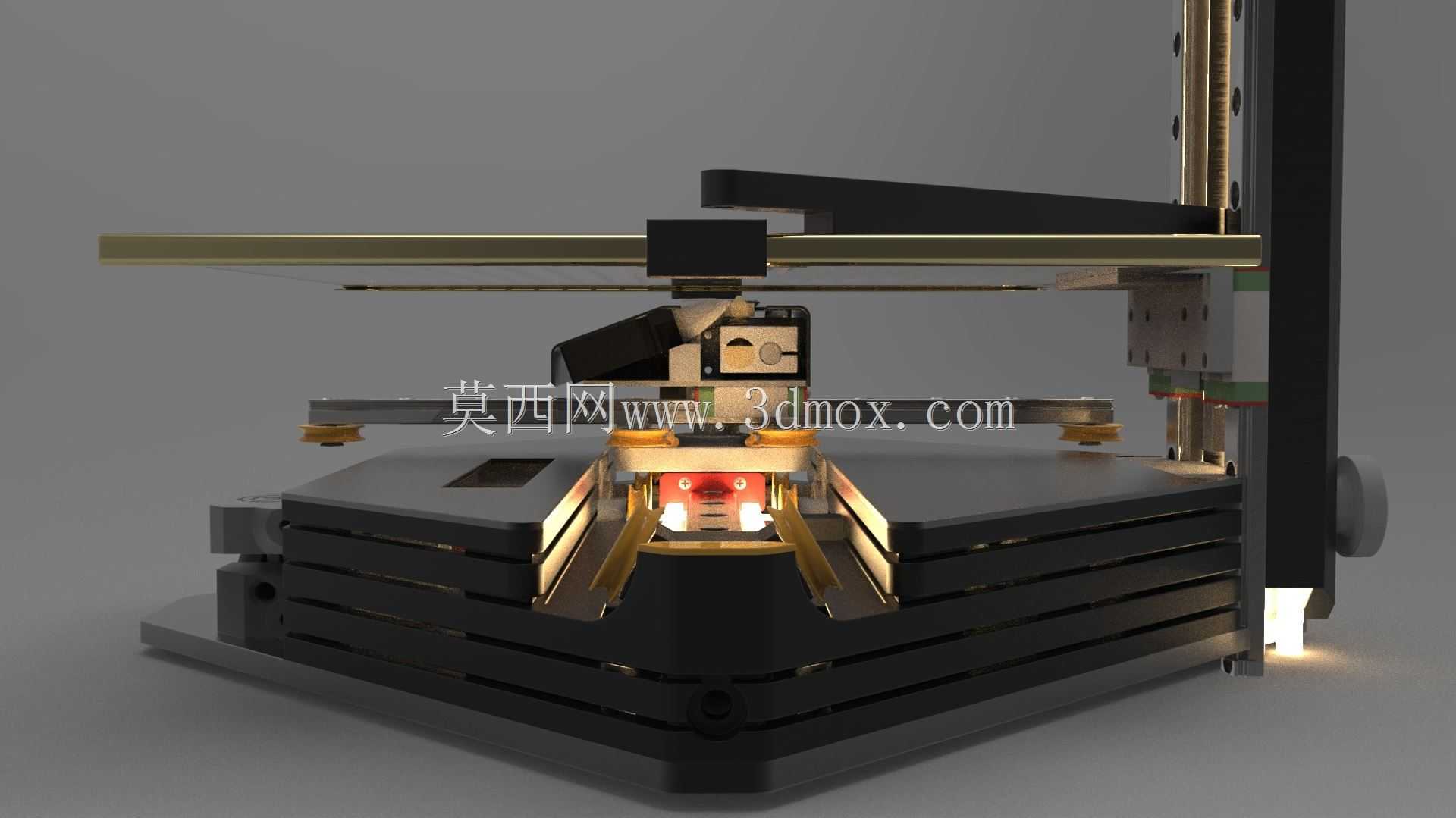

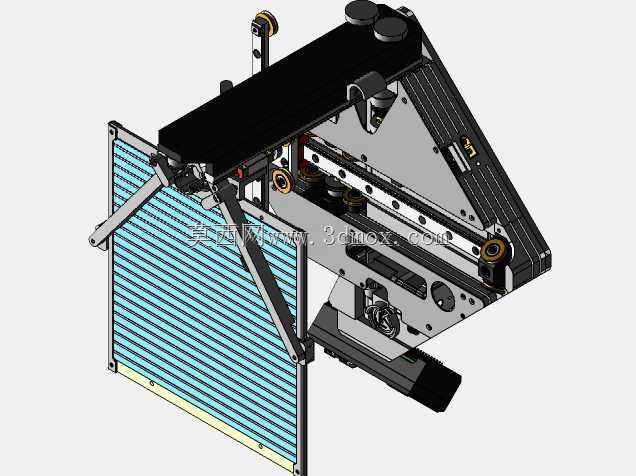

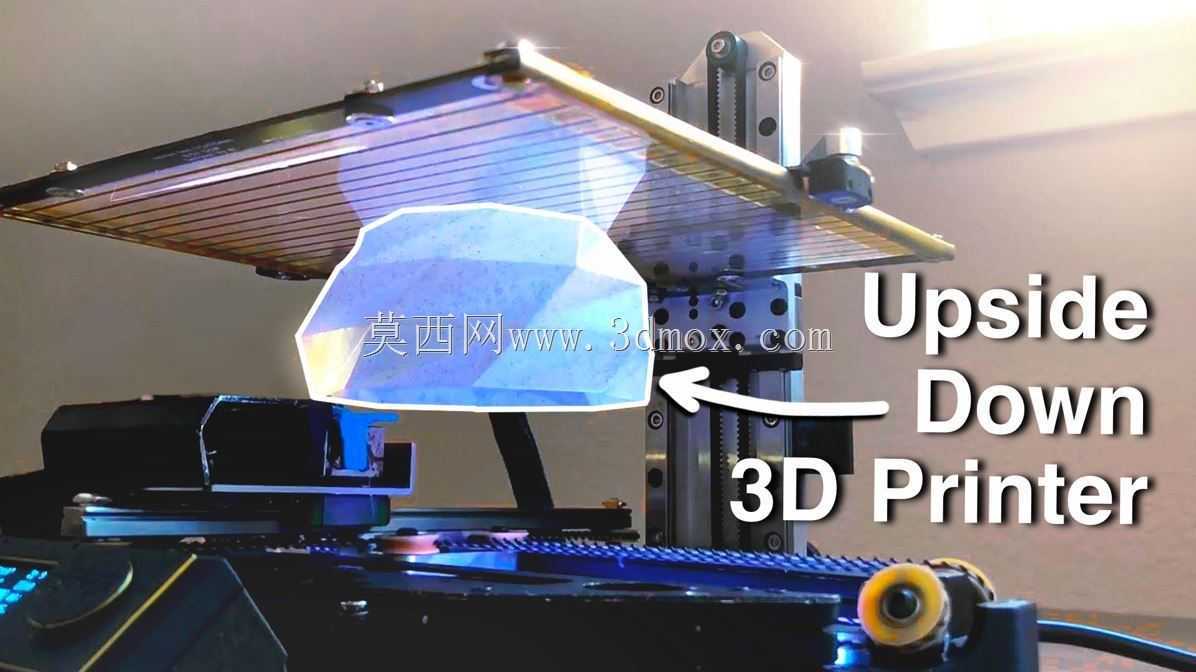

这款倒置结构的紧凑型打印设备，核心设计出发点是解决传统桌面3D打印机体积偏大、难以随身携带的痛点，整体结构做了高度集成化处理，将常规设备中占据较大竖向空间的Z轴传动组件做了布局优化，把成型平台倒置布置在设备上部，挤出与送料模块集成在下部基座区域，大幅压缩了设备的整体外轮廓尺寸，能够轻松放入常规双肩背包的容纳空间内，满足外出上门调试、现场快速打样、创客空间移动作业等场景的使用需求。

从实际使用场景来看，这类设备非常适合产品设计初期的概念验证环节，在和客户对接方案的现场就能快速输出小尺寸的结构样件，不用等回到工作室再启动打印，大幅缩短方案沟通的反馈周期；同时也适合教学场景下的分组实操使用，设备自重较轻，搬运转移不需要额外的辅助工具，学生可以轻松挪动设备完成实训操作。

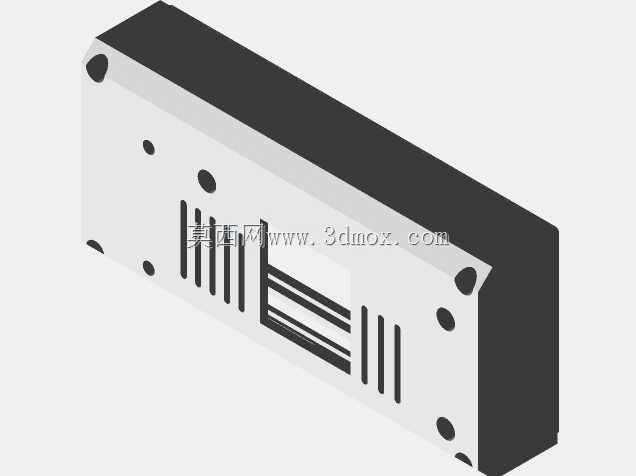

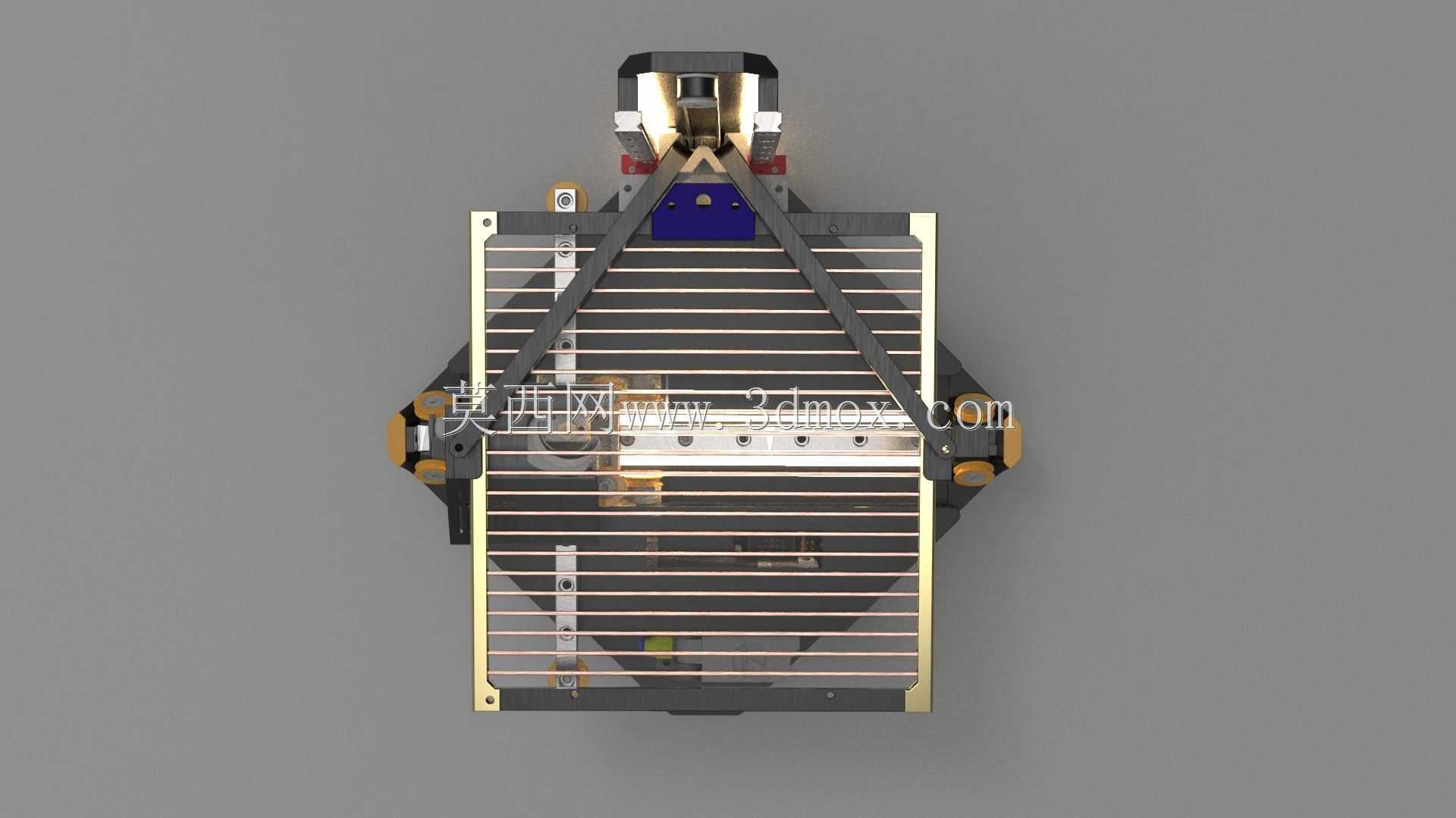

功能特性上，设备针对高速打印做了运动结构优化，倒置的成型平台在运动过程中惯量更低，配合轻量化的挤出组件，能够在保证打印精度的前提下提升打印移动速度，相比同成型尺寸的常规桌面设备，打印效率有明显提升，输出的样件尺寸精度能够满足手板验证、装配干涉检查的常规需求。设计过程中对安装边界做了严格管控，所有传动部件、线束、驱动板卡都集成在下部基座的封闭壳体内，外部没有裸露的传动结构，既降低了使用过程中的安全隐患，也减少了灰尘落入传动导轨影响运动精度的问题；上部的成型平台做了可快速拆卸的结构设计，打印完成后可以直接取下平台完成取件，不需要在设备内部操作，取件操作的空间余量充足。

结构设计层面，设备的框架采用标准铝型材拼接搭建，零部件的通用化程度较高，后期维护更换配件不需要定制特殊规格的零件，传动部分采用皮带传动配合线性导轨的组合，兼顾了运动的顺滑度和装配调试的便捷性，倒置的布局也让打印过程中的耗材进给路径更短，减少了远程送料容易出现的堵头、送料不足等问题，打印过程中耗材从下部基座的料架直接送入挤出头，送料阻力更小，高速打印时的出料稳定性更有保障。设备的成型空间针对便携场景做了合理取舍，在保证能容纳绝大多数概念验证样件尺寸的前提下，尽可能压缩非必要的结构空间，整体外轮廓尺寸控制在背包可容纳的范围内，不需要额外的设备收纳箱就能完成携带转运，设备底部设置了防滑减震垫，放置在桌面工作时不会因为高速运动产生移位，工作过程中的振动也能得到有效缓冲，保证打印层厚的均匀性。
