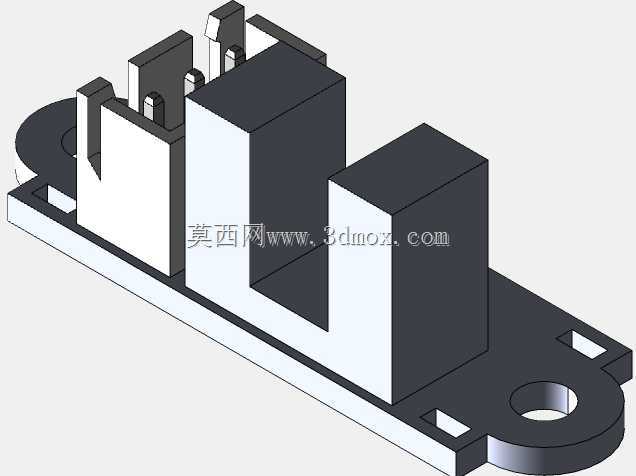

LERDGE光学止动器传感组件结构

这款光学止动器是面向自动化运动控制场景设计的位置检测与限位执行组件，核心应用覆盖3D打印运动轴限位、小型自动化滑台原点定位、精密传动机构行程边界检测、小型物料输送到位触发等场景，在桌面级智能制造设备、轻载自动化传动模组中承担位置信号采集、超限保护、原点校准的核心作用，能够在非接触状态下快速完成位置判定，避免机械碰撞带来的结构损耗与定位偏差。从功能特性来看，该组件采用红外光电对射的检测逻辑，通过遮挡光路的方式触发信号输出，相比机械接触式限位开关，不存在机械触点磨损问题，触发响应速度更快，重复定位精度更高，长期运行的稳定性更优，能够适配高频往复运动的工况需求，同时自带信号中断触发逻辑，可直接向主控系统传输电平信号，无需额外增设信号转换模块，简化设备端的接线与调试流程。从设计思路层面，该组件采用一体化集成式结构设计，将光电发射端、接收端、信号处理电路、安装基座整合为单一模块化单元，同时预留了标准3针连接器接插位，可直接与通用控制板的限位接口对接，无需额外焊接接线，降低组装环节的人工成本；结构上采用高低错落的槽型光路设计，遮光触发区域预留了充足的插入空间，可适配不同厚度的触发挡片，即使运动过程中存在小幅的位置偏移，也能稳定触发信号，避免出现漏检、误触发的问题。在外形尺寸与安装边界上，该组件整体采用扁平式长条形基座设计，基座端部开设带定位凸台的圆形安装孔，可通过单颗螺丝完成快速固定，安装时仅需在设备机架上预留对应孔径的安装位，同时保证触发挡片的运动路径能够顺利穿过光电检测槽即可，整体占用的安装空间极小，能够适配结构紧凑的小型自动化设备内部布局；基座上的光电模块采用阶梯式排布，既保证了光路的对准精度，也为接线端预留了充足的操作空间，不会出现接线后与周边结构产生干涉的问题，安装完成后检测槽的位置与运动轴的行程边界精准对应，当运动部件带动挡片进入检测槽遮挡光路时，组件会立即输出触发信号，主控系统接收到信号后即可执行停止、回零等对应动作，实现可靠的行程限位与位置检测功能。
