2020挤压式铝型材槽用连接铰链

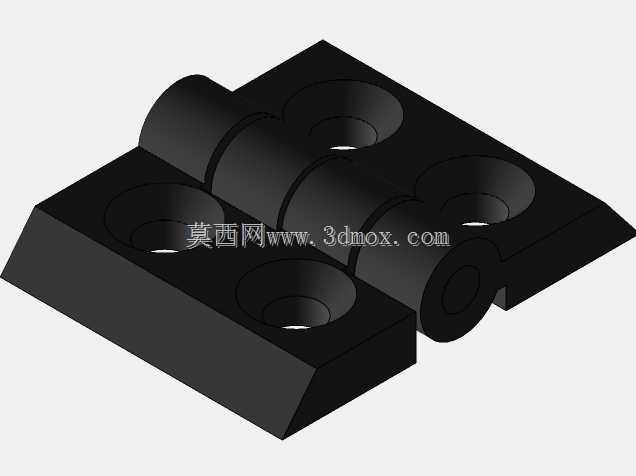

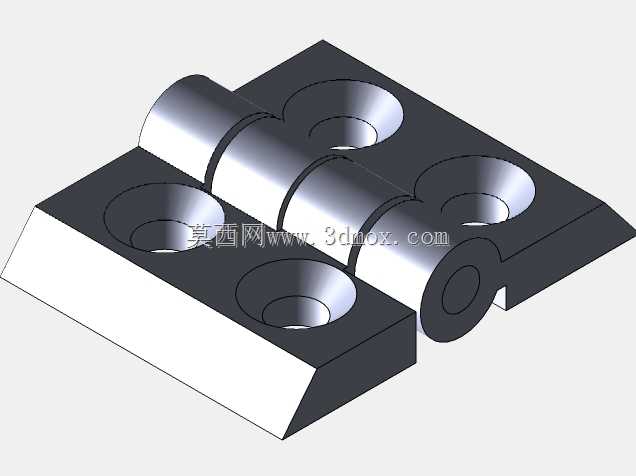

这款挤压铰链主要适配20毫米间距的开槽挤压型材，涵盖T型槽与V型槽两类主流工业铝型材槽型，多用于工业铝型材框架的活动门体、可拆卸防护挡板、小型设备检修舱门的转动连接场景，是铝型材框架搭建过程中实现部件铰接开合的核心连接件，能够在不额外焊接、打孔破坏型材主体结构的前提下，快速完成活动部件的装配，大幅提升铝型材框架的组装效率与后期维护便捷性。该铰链采用分体式咬合结构设计，两个铰接单元分别卡入对应铝型材的槽道内，通过沉头安装孔实现与型材的紧固连接，铰接部位采用同轴圆柱转轴结构，转动过程顺滑无卡顿，可实现0至180度范围内的开合转动，满足常规防护门、活动挡板的开合角度需求，同时铰接部位的配合间隙经过优化，既保证转动灵活性，又避免了连接松旷导致的门体晃动问题。在安装边界与尺寸设计上，这款铰链适配槽宽6毫米的20x20规格挤压铝型材，沿型材长度方向的安装总长度为39毫米，安装孔中心距型材端面的距离为14毫米，同一侧两个安装孔的孔间距为19毫米，安装沉孔公称直径为5毫米，可适配市面上通用的M5规格T型螺栓与法兰螺母，实际建模时按照行业通用的5.1毫米孔径做了装配间隙优化，能够兼容不同厂商生产的同规格铝型材安装公差，铰链主体的标称厚度为5毫米，安装后突出型材表面的高度极低，不会与周边的型材配件、管线产生干涉，适配紧凑布局的铝型材框架使用场景。设计过程中充分考虑了铝型材框架的装配习惯，所有安装孔位均与铝型材槽道中心对齐，安装时无需额外测量定位，只需将T型螺栓预先卡入型材槽道，对齐铰链安装孔后锁紧螺母即可完成装配，大幅降低现场安装的操作难度，同时铰链的受力结构经过优化，铰接部位的受力面做了加厚处理，能够承受常规小型防护门、亚克力挡板的重量，长期使用不易出现变形、转轴松脱等问题，完全满足工业铝型材框架日常使用的强度需求。
