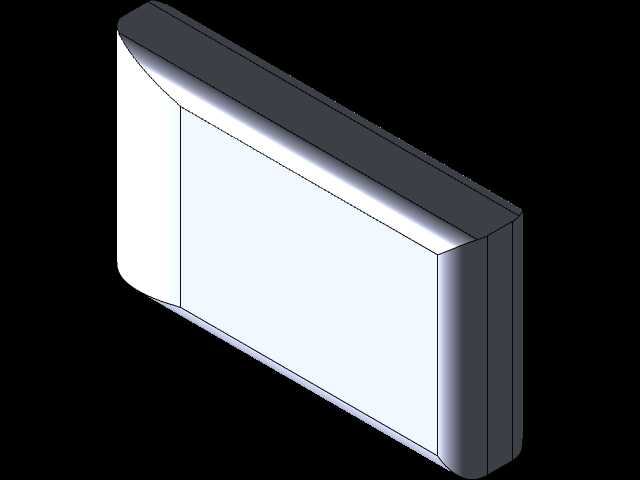

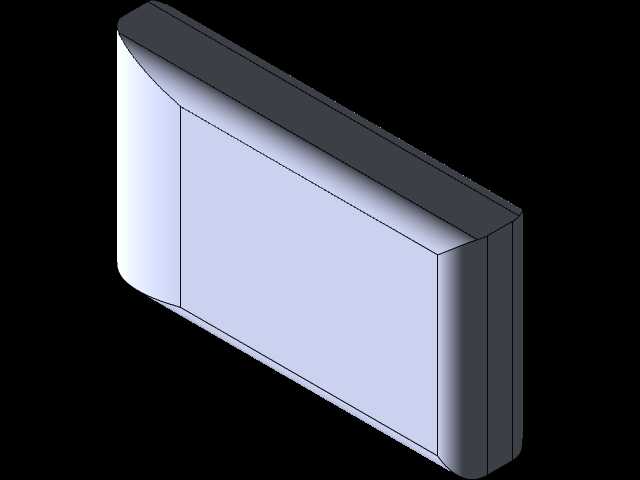

852540规格1000mAh软包锂电池结构建模

　　在嵌入式开发、小型智能硬件的结构适配工作中，供电单元的尺寸匹配往往是容易被忽略却直接影响整机装配良率的环节，这款852540规格的1000mAh软包锂电池建模，正是针对小型物联网终端、DIY智能装置的结构适配需求完成的简化结构设计。日常做ESP32主控类的小型项目时，很多工程师会直接选用市售成品锂电池，但不同批次、不同厂商的同标称容量电池，封装尺寸往往存在零点几毫米的公差，加上充电过程中电芯内部的极片膨胀、封装铝塑膜的形变，很容易出现装配后壳体挤压电芯、或者电芯在腔体内晃动拉扯引线的问题，这个模型在设计时特意将外形轮廓做了适度的放大处理，预留出足够的膨胀余量与装配公差，避免结构设计阶段按电芯标称尺寸做腔体后，实际组装出现干涉。

　　从实际应用场景来看，这类容量的软包锂电池多用于小型手持检测设备、桌面级智能传感器、开源硬件开发板的便携供电改造，也常被用在小型航模、便携数码配件的内置供电单元中，它的放电倍率适中，容量刚好满足低功耗主控模块连续工作数小时的需求，不需要额外搭配大体积的保护电路外置结构。建模过程中没有对电芯内部的卷绕结构、极耳细节做过度还原，毕竟结构设计阶段需要的是能用于干涉检查、装配模拟的外形参考，过度细化内部结构反而会增加装配体的文件负载，拖慢大型装配体的运算效率；仅在电芯出线端预留了几毫米的引线建模位置，用来提示结构设计时需要给引线留出的走线路径，避免装配时引线被壳体接缝、PCB板边缘挤压破损造成短路风险。

　　外形尺寸上严格遵循852540电芯的标称规格逻辑，即厚度方向8.5mm级、宽度25mm级、长度40mm级的尺寸基准，在此基础上每个方向预留了不超过0.3mm的装配间隙，同时考虑到软包电池圆角封装的工艺特性，四个边角都做了对应弧度的圆角处理，和实际市售产品的封装外形保持一致，不会出现直角模型和实际圆弧电芯装配时的边角干涉问题。安装边界的设定上，模型没有添加额外的固定卡扣、定位柱结构，因为不同项目的固定方式差异极大，有的项目用双面胶直接粘贴固定在壳体内壁，有的项目用泡棉压条做缓冲固定，还有的项目会设计专门的电池仓卡槽，所以保留电芯本体的基础外形即可，方便不同项目的工程师根据自身的壳体结构添加对应的固定特征。

　　很多刚接触硬件结构设计的新人容易犯的错误，就是完全按照供应商提供的电芯规格书标称尺寸做死电池仓尺寸，没有考虑电芯充放电循环后的膨胀量，也没考虑不同厂商产品的尺寸公差，最终做出来的壳体要么装不进电芯，要么装好后电芯膨胀顶起壳体表面的按键或者显示屏，这个模型特意放大的轮廓就是为了在设计初期就给工程师留出足够的调整余量，不用反复修改腔体尺寸。另外在做整机布线模拟时，出线端的短引线模型也能帮助工程师提前预判引线的弯折半径，避免引线过度弯折造成内部铜芯断裂，尤其是在空间紧凑的小型设备内部，几毫米的引线长度偏差都可能造成装配困难，预留的引线段刚好可以用来模拟走线位置，确认引线和周边PCB元件、结构加强筋之间不会发生干涉。这类软包锂电池的外层是铝塑膜封装，外壳本身没有硬质防护，所以结构设计时还要考虑跌落工况下的电芯防护，模型的外形基准也可以用来辅助设计周边的缓冲泡棉位置，确认泡棉的压缩量不会过度挤压电芯，同时又能在跌落时起到足够的缓冲作用。和硬壳的圆柱锂电池、方形铝壳锂电池不同，软包电池的外形存在一定的柔性，建模时保留了平整的大面特征，也能方便工程师做壳体壁厚的强度校核，确认壳体在受到外力按压时，内壁不会直接挤压到电芯本体造成封装破损。
