皮带式在线检重称重输送设备

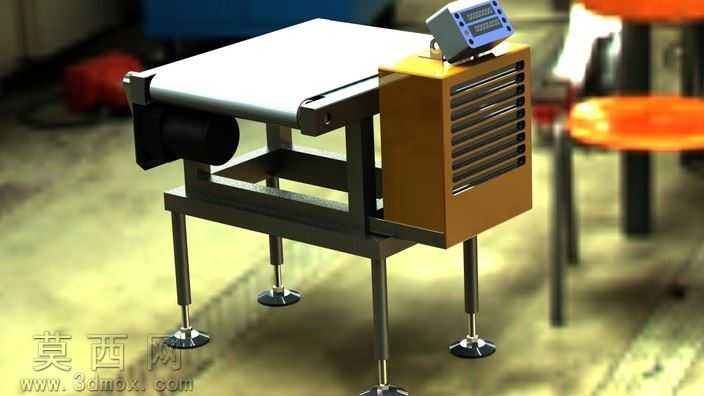

本模型为皮带式在线检重称重设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业检重设备的实际尺寸比例，对各功能模块进行独立建模后完成整体装配校验。模型主体分为皮带输送单元、称重传感单元、控制显示单元、机架支撑单元四个核心部分，其中皮带输送单元还原了主动辊、从动辊、张紧结构、防滑白色皮带以及端部驱动电机的完整结构，建模时对辊筒的轴承安装位、皮带的张紧调节余量都做了精准的结构还原，保证虚拟装配下各运动部件不存在干涉问题。称重传感单元集成在输送段下方，模型还原了称重模块与输送机架的连接结构，体现了动态称重时的力传递路径。控制显示单元包含顶部的数显操作终端与侧部的电气控制箱体，箱体表面还原了散热格栅、接线端口的细节结构，数显终端的按键区、显示屏区域都做了精细化建模。机架支撑单元采用方管焊接框架结构，底部配置可调节高度的脚杯支撑，建模时还原了脚杯的螺纹调节结构、防滑脚垫的细节，可直观展示设备的水平调节方式。材质渲染阶段，为白色皮带赋予哑光防滑PVC材质，机架部分赋予哑光喷塑金属材质，电气箱体赋予暖棕色金属烤漆材质，脚杯部分赋予镀铬亮面金属与黑色橡胶脚垫的组合材质，数显屏幕赋予高透玻璃与深色塑料外壳材质，渲染后整体质感贴近真实工业设备的视觉效果。设计思路围绕食品生产线上的在线重量检测需求展开，将输送功能与动态称重功能集成在同一机架上，可实现生产流水线上产品的连续通过式重量检测，能够快速识别欠重、超重的不合格产品，适配食品、医药等行业的生产线检重工序，模型完整还原了设备的装配关系与结构细节，可用于设备结构展示、方案沟通以及相关教学演示场景。
