小型涵道式双旋翼无人飞行器结构设计

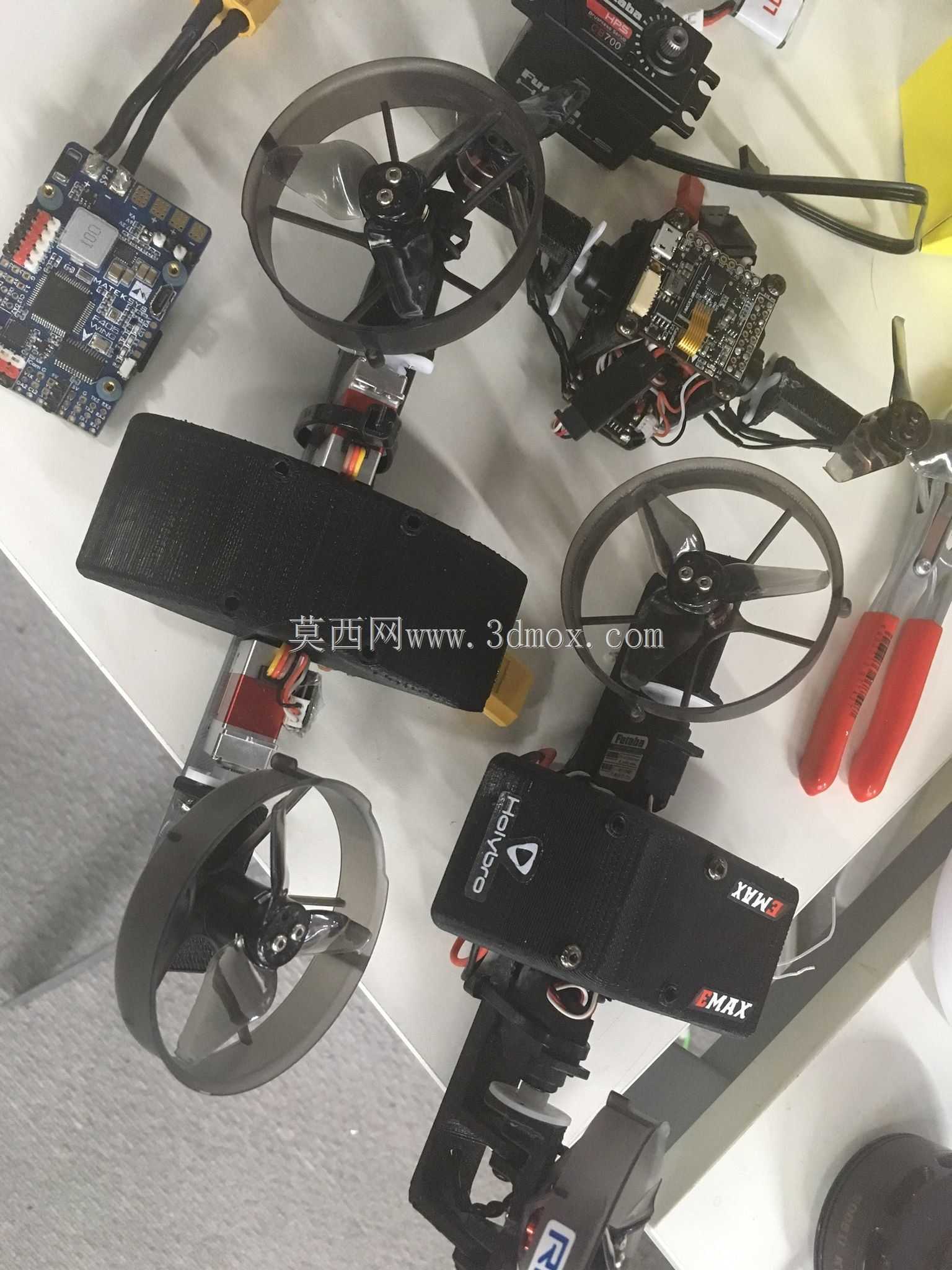

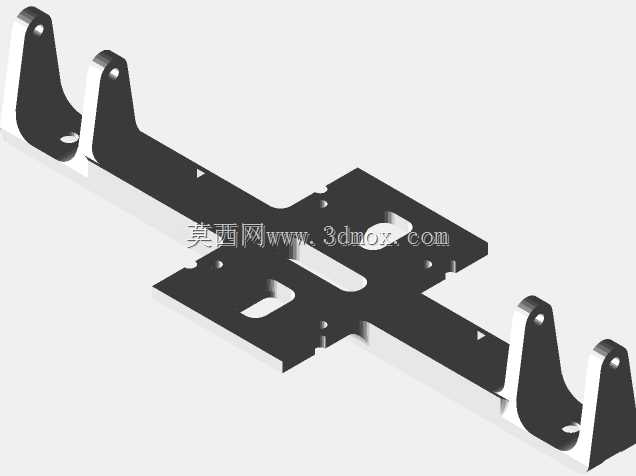

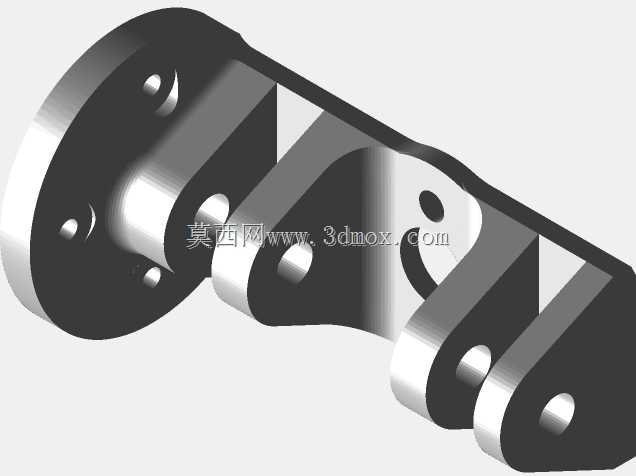

这款小型涵道式双旋翼无人飞行器，主要面向室内狭小空间巡检、近距环境侦察、教学科研验证以及轻量化航模创作场景使用，区别于传统多旋翼无人机的外露桨叶设计，涵道包裹式的旋翼结构能大幅降低飞行过程中桨叶剐蹭障碍物、触碰操作人员的风险，在管线密集的工业设备舱、楼宇通风管道、室内仓储区域等复杂受限空间内作业时，具备更高的通行安全性与环境适配性。从功能特性来看，该飞行器采用三涵道旋翼布局配合尾部姿态调整结构，可实现垂直起降、定点悬停、低速灵活转向等飞行动作，涵道结构本身还能对旋翼气流形成约束，提升低空近壁面飞行时的气动效率，降低紊流对飞行稳定性的干扰，机身预留的飞控板、电调、电池安装位，可直接适配主流微型航模飞控系统与无刷动力套装，支持搭载微型摄像头、环境传感器等轻量化任务载荷，完成近距离信息采集工作。在设计思路上，整体框架采用轻量化板材拼接结构，以降低整机自重提升载荷冗余，动力单元的安装座设计了可微调的角度调节余量，方便调试阶段校准旋翼推力线，抵消不同动力单元的出力偏差，涵道与机架的连接位置做了加强筋结构，抵消旋翼高速转动产生的振动传导，避免振动影响飞控传感器的采样精度，同时所有走线槽都沿机架主梁布置，既避免飞行过程中线材晃动干扰气动，也能减少线材被旋翼剐蹭的隐患。从安装边界与尺寸适配来看，机架主体的安装平面预留了标准的微型飞控、微型电调安装孔位，可兼容市面上主流的20mm、25mm孔距的微型航电设备，涵道单元的安装位适配常规55mm至65mm直径的微型涵道动力组，电池仓可容纳2S至3S规格的微型航模锂电池，整机装配完成后最大外轮廓尺寸控制在手掌可持握的范围内，既方便单人携带作业，也能在直径不小于20厘米的狭窄通道内顺利通行，机架板材的厚度经过优化，在保证结构强度满足飞行振动要求的前提下，尽可能降低结构自重，预留出足够的重量配额给任务载荷与动力电池，提升整机的续航与任务拓展能力。
