RunCam微型摄像机19毫米间距安装支架

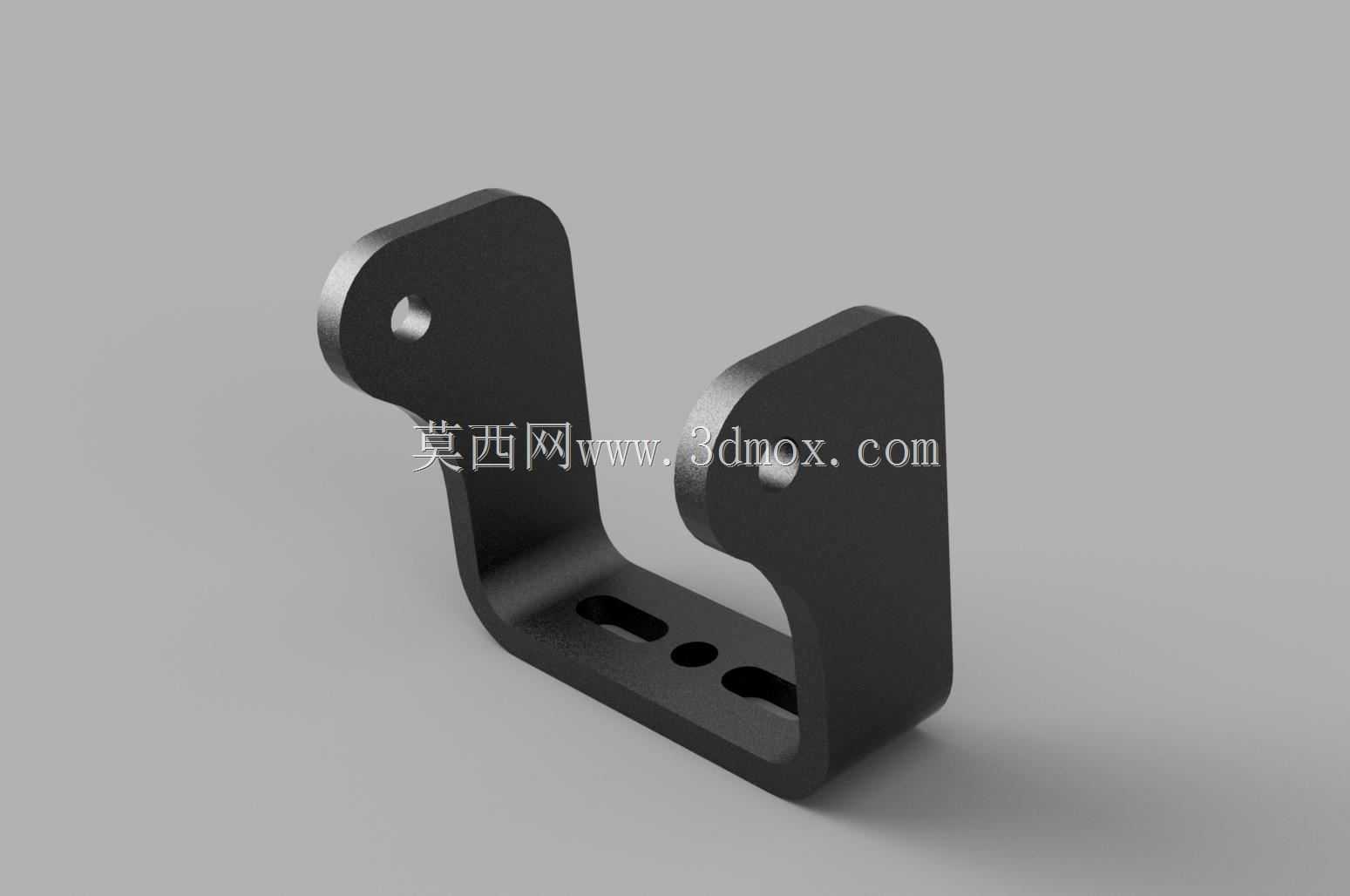

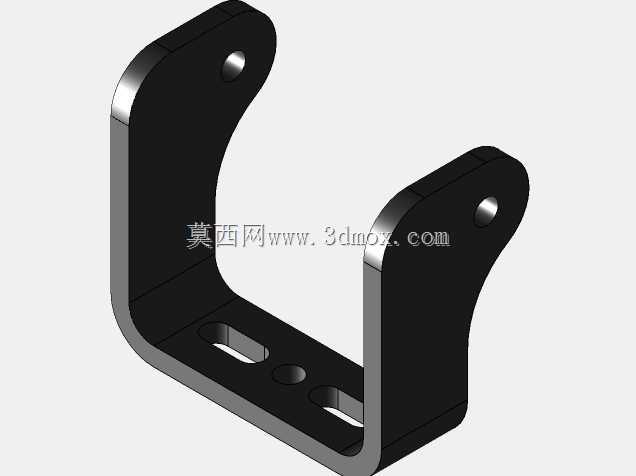

这款安装支架主要适配小型穿越类无人机的机载摄像设备固定场景，在FPV无人机装机作业中，摄像设备的安装稳固性直接影响飞行过程中的画面采集质量，不少装机场景中会遇到原厂安装座孔位不匹配、间距不符合机架预留位的问题，这款支架正是针对19毫米安装间距的RunCam系列微型摄像机开发的固定结构。从结构设计来看，整体采用U型一体式弯折构型，两侧立臂顶端设置同轴安装孔，用于和摄像机本体的两侧固定点位铰接或锁附，立臂的厚度经过受力校核，能够抵消飞行过程中产生的高频振动，避免摄像设备出现画面抖动的情况。底部的安装基面设置了多组不同规格的安装槽与通孔，其中长圆形的腰型槽可以适配机架上一定范围内的孔位偏差，不需要在装机时反复调整机架钻孔位置，圆形通孔则用于和机架上的标准螺柱进行锁附固定，两种孔位搭配可以覆盖多数小型穿越机的前端摄像安装位尺寸边界。设计过程中参考了RunCam split系列迷你摄像机的实际外形尺寸，两侧立臂的内间距刚好匹配摄像机的机身宽度，不会出现装夹过紧挤压机身、或是间隙过大导致设备晃动的问题，立臂的高度也避开了摄像机的镜头调节范围，安装完成后不影响镜头俯仰角度的调整。实际装机使用时，不需要额外加装减震垫也能获得不错的固定效果，支架的弯折处做了圆弧过渡处理，避免应力集中导致飞行过程中支架断裂，整体结构没有冗余设计，在保证结构强度的前提下尽可能控制了自身重量，不会给无人机带来额外的负载负担。从安装边界来看，支架整体宽度控制在25毫米以内，高度不超过30毫米，底部安装基面的长度适配多数2.5寸到3寸穿越机的前端安装空间，不会和机架上的图传天线、飞控安装位产生干涉，对于需要在小型无人机上加装同尺寸微型摄像机的场景，这款支架可以直接替代定制加工的固定件，减少装机时的结构改制工作量。
