带FSH-6W伺服喇叭的Futaba舵机结构设计

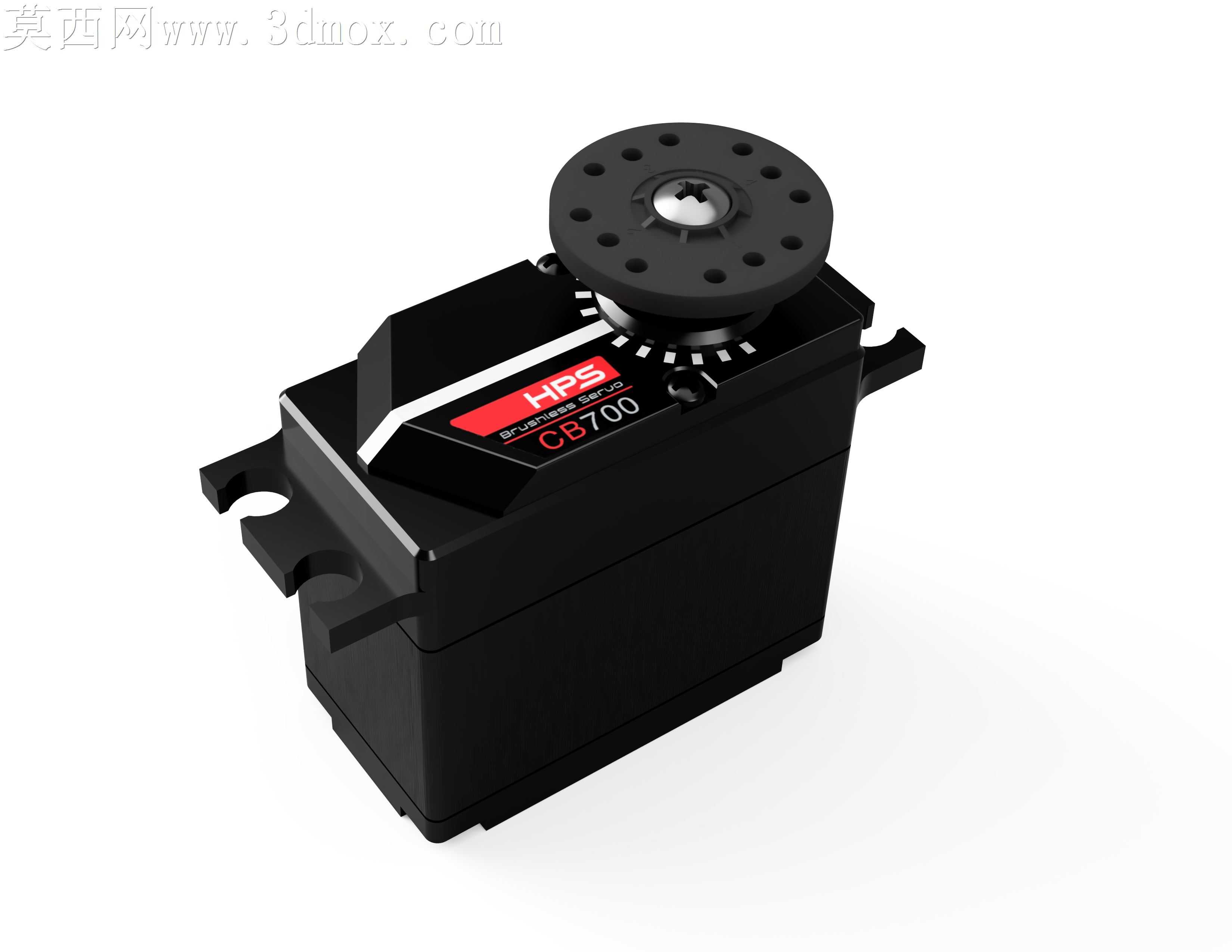

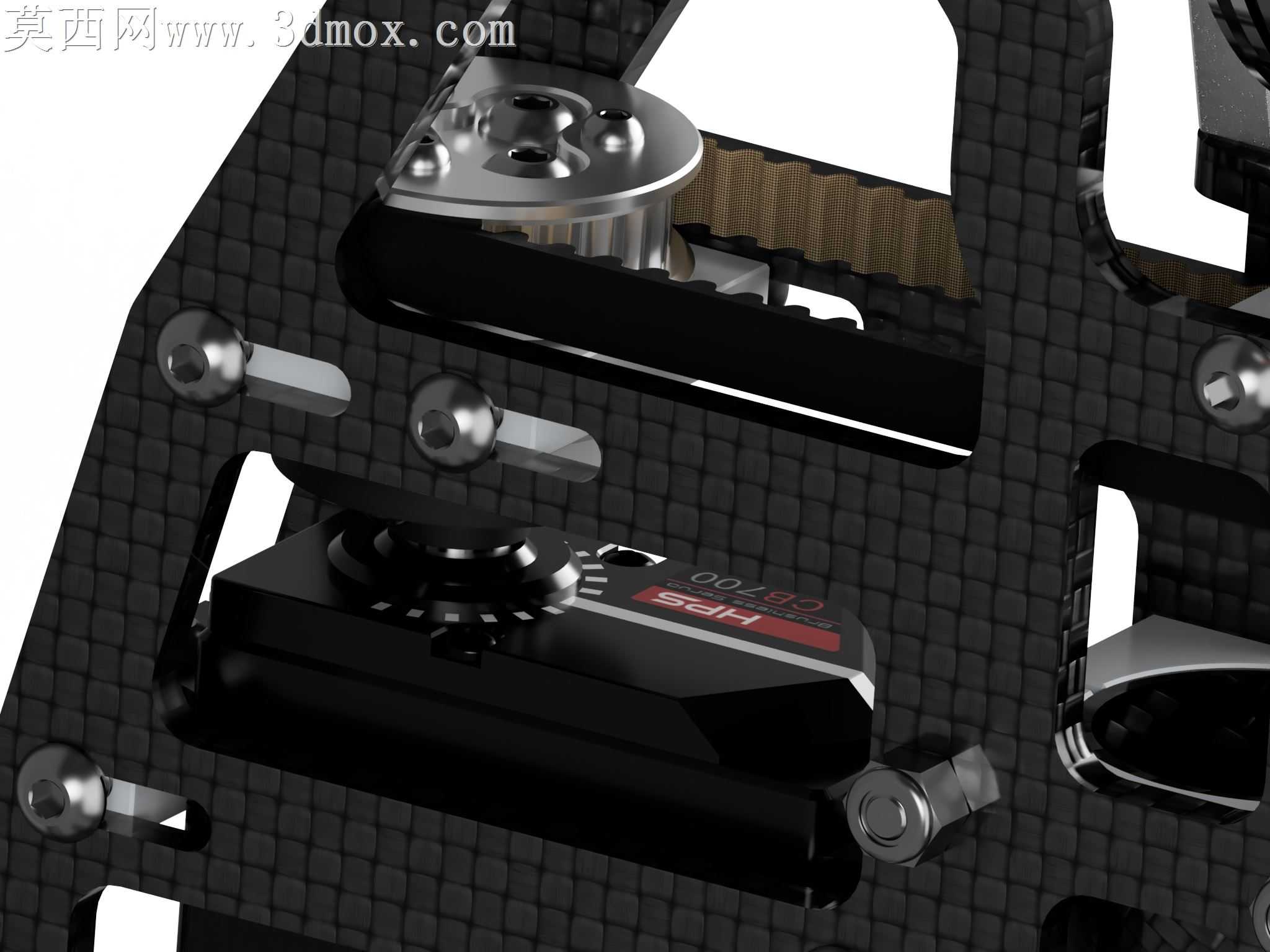

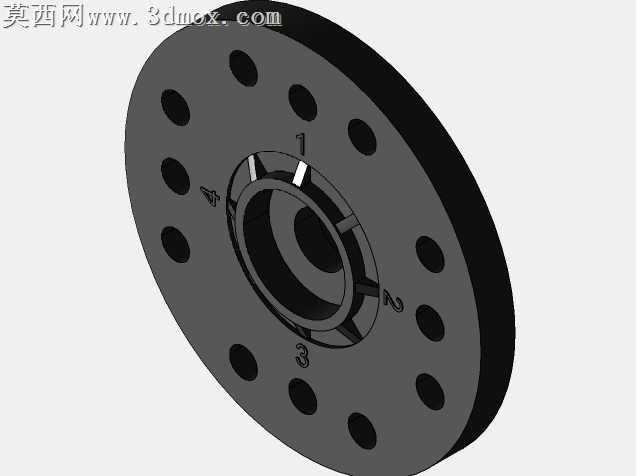

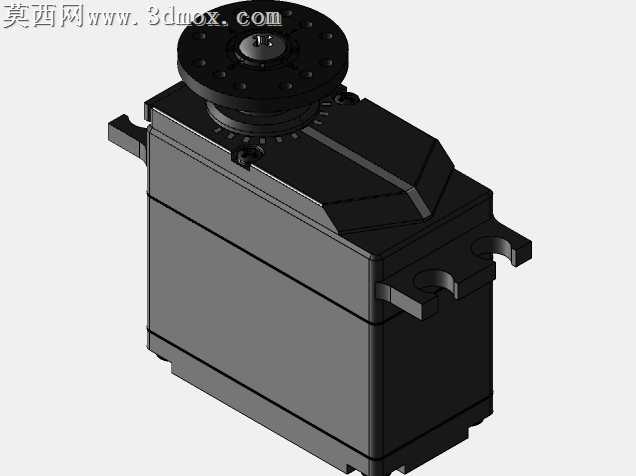

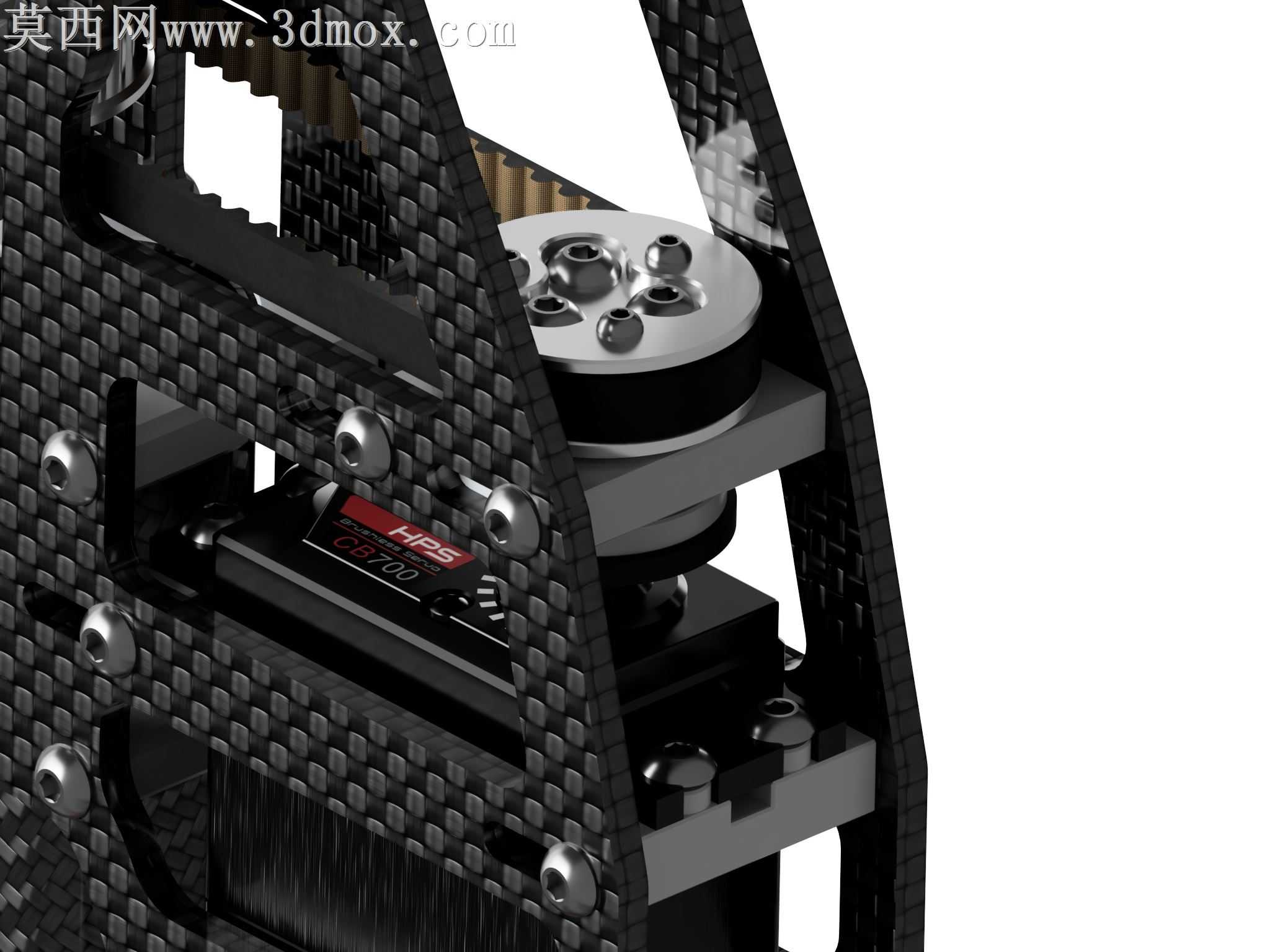

这次建模从装配逻辑视角切入，先把舵机本体和顶部FSH-6W伺服喇叭的配合关系理清楚，没有急着堆特征。一开始先卡准舵机主体的安装耳尺寸，两侧带安装孔的凸耳是实际装机时的固定位，特意把凸耳的拔模斜度做了0.8度，和实物注塑件的脱模角度一致，避免后续做工程图时出现不符合注塑工艺的直角结构。顶部伺服喇叭和输出轴的配合是重点，输出轴上的一字定位槽和喇叭中心的定位凸台做了0.02mm的间隙配合，既保证装配时能顺畅卡入，又不会出现转动旷量，喇叭盘面的一圈安装孔是给不同摇臂连接件预留的，每个孔的倒角都做了0.3mm，和实物的孔口去毛刺效果一致。主体外壳的分模线位置特意做了细微的台阶差，还原真实注塑件上下壳合模的装配痕迹，没有把外壳做成完全光滑的整面，标签区域的凹陷位深度控制在0.15mm，刚好模拟实物贴纸的嵌入效果，不会因为凹陷过深显得突兀。侧面的出线位做了圆角过渡的护线结构，避免走线时直角割线的问题，内部虽然是外观模型，但也预留了电机和减速齿组的占位空间，要是后续需要拆件做内部结构也能直接基于现有壳体修改。材质调试的时候，外壳用了半哑光的黑色工程塑料质感，粗糙度调到0.4，模拟玻纤增强尼龙的磨砂触感，顶部输出轴和伺服喇叭用了稍亮一点的硬质塑料材质，标签区域的红黑标识做了轻微的覆膜反光效果，不会和外壳质感完全一致。调试光影的时候特意在输出轴的齿位加了细微的高光，突出齿形的轮廓结构，安装耳的孔位做了轻微的内壁阴影，体现孔的深度感。整个模型所有尺寸都是对照实物测绘校准的，不管是做航模、机器人的整机装配仿真，还是做舵机相关的实训教学演示，都能直接套用，不会出现尺寸错位装不上的问题，连伺服喇叭上的每个减重孔位置都和实物一一对应，没有为了建模省事简化掉关键的安装定位结构。
