航空航天用等比尺度螺旋桨叶片三维设计

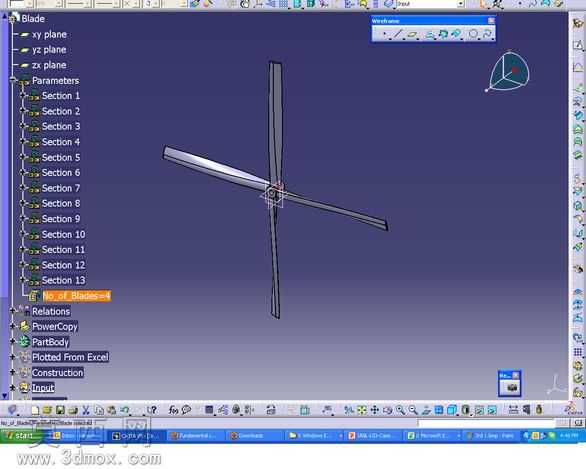

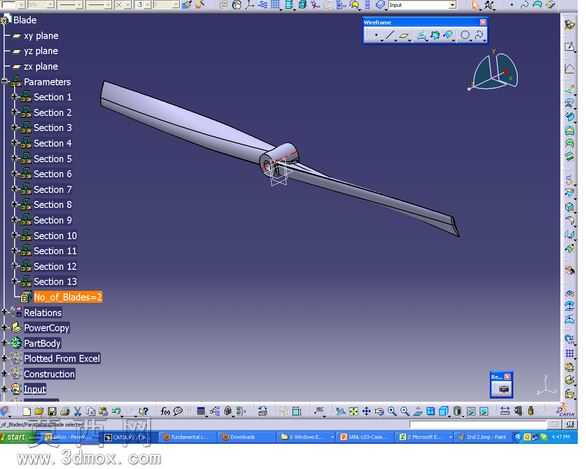

本次螺旋桨叶片的三维建模工作，是经过三次迭代调整后完成的等尺度还原设计，完全匹配实际叶片的结构特征与尺寸比例。建模过程依托三维参数化设计环境开展，首先搭建完整的基准参考体系，依次创建xy、yz、zx三个正交基准平面作为建模定位基础，沿叶片展向方向均匀排布十三个截面参考位置，每个截面都严格对照实际叶片的翼型轮廓数据绘制，确保从叶根到叶尖的翼型扭转角度、弦长变化完全符合真实叶片的气动外形要求。建模过程中采用参数化关联设计逻辑，将叶片的展向长度、各截面弦长、扭转角度、厚度参数全部纳入参数管理模块，所有截面轮廓与基准参数保持关联，后续调整参数即可快速驱动整体模型更新，大幅提升设计迭代效率。叶根部分设计为与桨毂适配的圆柱连接结构，与叶片主体曲面做顺滑过渡处理，避免应力集中问题；叶片主体采用多截面曲面放样的方式生成基础曲面，再通过曲面加厚命令生成实体结构，厚度分布完全遵循真实叶片的设计规律：叶根区域厚度更大以保证连接强度，从叶根向叶尖方向厚度逐步递减，到叶尖位置收为薄型笔尖状结构，完全匹配实际叶片的刚度分布与气动减阻需求。模型完成基础实体构建后，对所有过渡棱边做圆角光顺处理，消除建模过程中产生的尖锐棱角，让曲面连续性达到G2级别，还原真实叶片的顺滑曲面质感。模型结构树清晰划分了基准参考、截面轮廓、参数关系、实体特征、输入数据等模块，每个特征都做了规范命名，方便后续对模型进行编辑修改，也可直接导入仿真模块开展气动性能、结构强度的相关分析，或是用于3D打印验证、装配干涉检查等后续工作。整个建模过程没有对叶片结构做简化处理，完整保留了实际叶片的所有结构细节，无论是外形轮廓还是厚度分布都和真实实物保持一致，能够满足航空航天类螺旋桨部件的设计验证、教学演示、方案展示等多场景使用需求。
