双油口无泄漏液压油缸三维结构设计

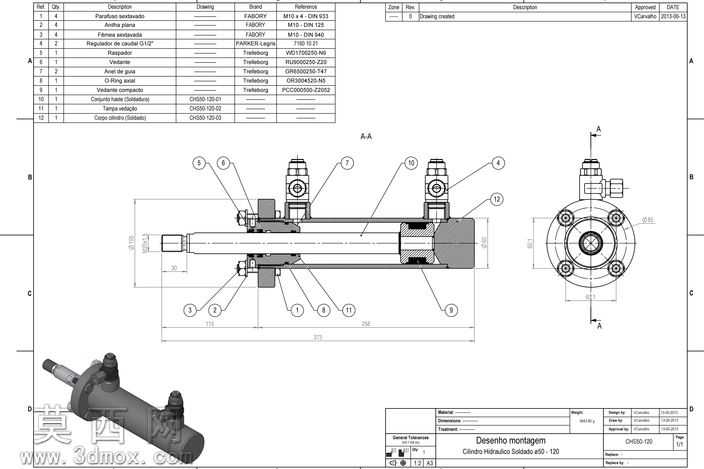

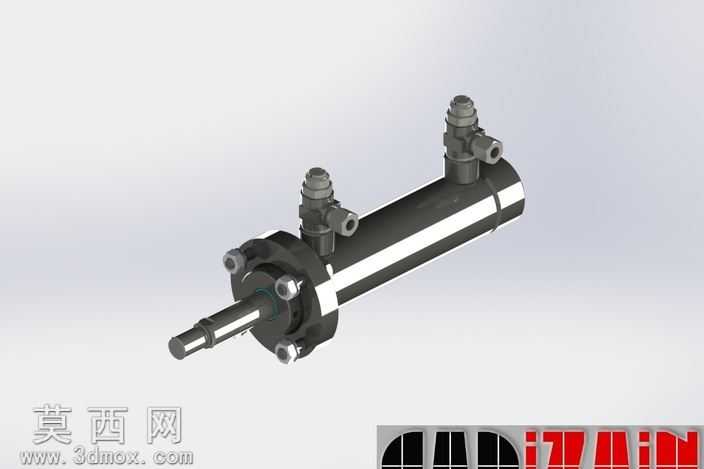

本液压油缸三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循液压元件的通用设计规范，完整还原了油缸的全部装配结构与细节特征。模型整体采用同轴式布局设计，主体包含缸筒、活塞杆、端盖、进出油口接头、紧固螺栓等核心组成部件，各部件间的装配约束完全匹配实际生产中的装配逻辑，可直接用于装配干涉检查、运动仿真验证等工程场景。在建模细节处理上，缸筒部分采用圆柱拉伸结合倒角特征构建，表面做了金属质感的材质处理，还原了钢制缸筒的哑光金属质感，缸筒外壁的油口安装位做了精准的定位设计，两个进出油口接头采用直角式铰接结构，建模时还原了接头的外螺纹、密封安装槽、铰接通孔等细节，能够清晰展示油路连接的结构逻辑。活塞杆部分采用阶梯轴结构建模，表面做了镀铬亮面材质处理，区分于缸筒的哑光金属质感，活塞杆伸出端做了标准的倒角与连接螺纹特征，端盖部分采用法兰式结构，通过周向均匀分布的内六角螺栓与缸筒实现紧固连接，建模时还原了螺栓头的内六角特征、端盖与缸筒间的密封槽结构，能够直观展示油缸的静密封、动密封的安装位置。设计过程中针对无泄漏测试的使用需求，对密封配合面的尺寸做了合理的参数化设置，预留了标准密封件的安装空间，同时提供50毫米与120毫米两种行程规格的结构方案，可根据实际使用需求快速调整行程参数。模型渲染阶段采用工业产品常用的柔和打光方案，通过多角度光源突出金属部件的轮廓与材质差异，背景采用浅灰色渐变处理，避免背景元素干扰油缸本身的结构展示，各部件的材质区分清晰，能够让观看者快速识别不同功能的组件结构。整体模型结构完整，细节丰富，既可以作为液压系统设计的配套元件库使用，也可用于液压原理教学、产品展示等场景，配套的二维绘图方案可直接对接生产加工环节，满足从设计到落地的全流程使用需求。
