KJ66涡轮发动机扩压器结构三维设计

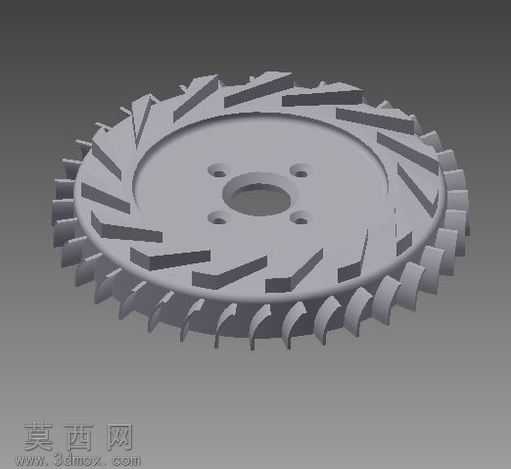

本作品为KJ66微型涡喷发动机配套的扩压器部件三维建模成果，建模阶段围绕涡喷发动机扩压器的气动功能需求展开结构设计，首先基于微型涡喷的气流参数确定扩压器的整体径向尺寸，中心定位孔采用台阶式结构设计，中心主孔用于适配发动机转轴的安装定位，周围均匀分布四个小孔用于紧固件穿装固定，保障扩压器与相邻机匣部件的同轴装配精度。建模过程中先绘制中心基体的二维草图，通过旋转特征生成圆盘状基体结构，再针对扩压叶片进行参数化设计：叶片分为内外两排结构，外圈为弧形导流叶片，沿基体圆周均匀排布，叶片型线采用渐开线拟合设计，能够将涡轮导出的高速旋转气流逐步减速增压，降低气流的周向速度分量，提升气流静压；内圈为斜置直叶片，沿径向呈特定倾角排布，用于梳理进入扩压段的气流流向，减少气流紊流损失。完成叶片草图绘制后通过阵列特征实现整圈叶片的均匀排布，严格控制每片叶片的角度偏差与位置公差，保障圆周方向的气动对称性。材质设计阶段为模型赋予哑光金属材质，模拟高温合金加工后的零件质感，渲染阶段采用均匀漫反射光源，清晰呈现叶片的排布规律、基体的厚度变化以及安装孔的位置细节，能够直观展示扩压器的双层叶片结构特征。设计过程中充分考虑微型涡喷发动机的装配兼容性，所有安装孔位的尺寸、中心距均匹配KJ66发动机的标准安装接口，叶片的高度、倾角参数经过气动逻辑校验，既保障扩压效率，也兼顾3D打印或机加工的工艺可行性，避免出现薄壁易损、加工干涉的结构问题，整体模型结构完整，特征清晰，可用于微型涡喷发动机的结构教学、装配模拟以及零部件加工参考。
