普通卧式车床完整结构三维设计

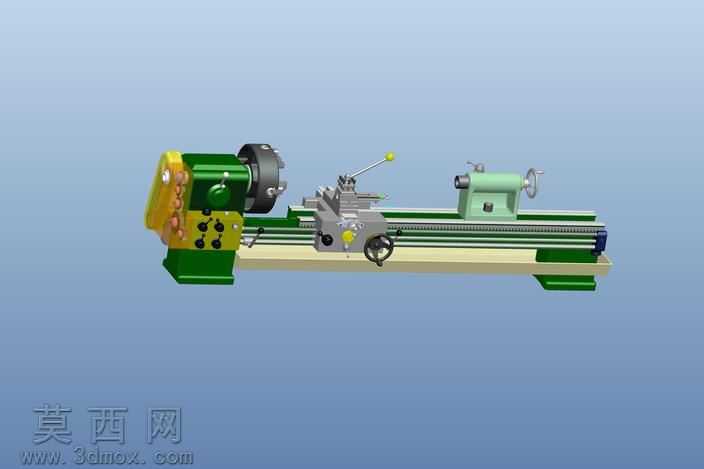

本作品为普通卧式车床的完整三维结构模型，建模过程严格遵循真实卧式车床的结构比例与装配逻辑，对车床各核心功能模块进行了精细化的还原。建模阶段首先梳理车床的整体布局，从床身基础部件开始搭建，床身作为整台设备的承载基础，建模时精准还原了其导轨面的平直结构、床身内部的加强筋布局，保证整体结构的承重逻辑与真实设备一致。床头箱部分完整还原了主轴传动机构、变速操控组件、卡盘连接结构，对主轴的装夹定位结构、外部操控手柄与旋钮的排布都做了细致复刻，操控部件的位置完全符合真实车床的操作人机逻辑，卡盘部分还原了三爪卡盘的装夹结构与卡爪的活动形态。进给与溜板部分，精准还原了溜板箱的纵横进给机构、刀架的装夹与转动结构、中拖板与小拖板的进给手轮、操作手柄的形态，对刀架的多层转动结构、丝杠与光杆的传动连接结构都做了完整呈现，可清晰观察到进给系统的传动路径。尾座部分还原了尾座套筒的伸缩结构、锁紧手柄、尾座锁紧机构，顶尖的安装定位结构完全符合真实车床的尾座功能逻辑。材质与渲染阶段，针对不同部件的真实材质进行区分设置：床身、主轴箱、尾座等铸铁部件采用哑光深绿铸铁材质，还原机床铸件的漆面质感；导轨、光杆、丝杠、手轮轴等金属加工面设置金属反光材质，体现机加工表面的金属质感；操作手柄、手轮等操控部件分别设置胶木、金属镀铬的对应材质，卡盘、顶尖等工装部件采用合金钢材质表现，不同材质的区分让各部件的功能属性一目了然。整体装配严格按照真实车床的装配关系完成，各部件之间的连接位置、活动间隙都参考真实设备参数设置，完整呈现了卧式车床从主轴装夹、进给传动到尾座定位的全流程结构，可直观展示普通卧式车床的整体构造与各功能模块的配合关系，清晰呈现金属切削加工设备的核心结构逻辑。
