悬挂式树桩打磨作业机械结构设计

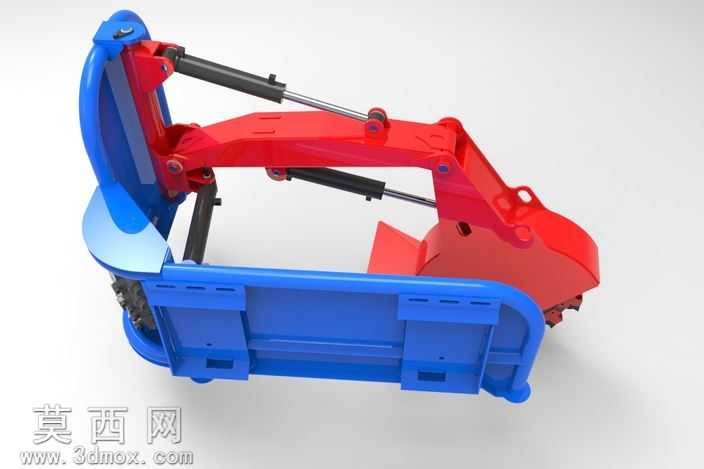

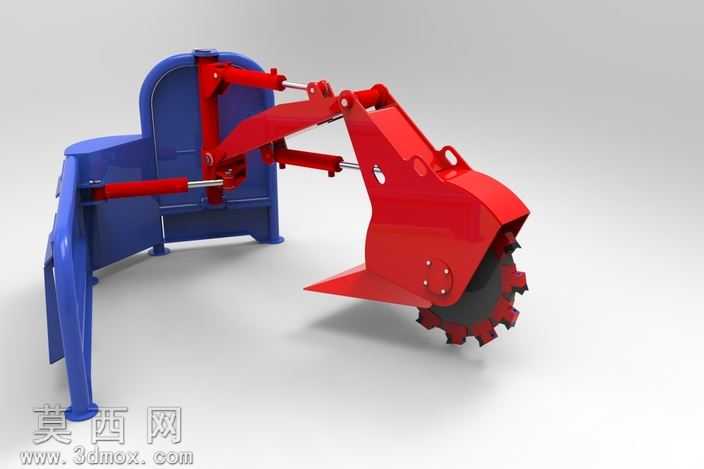

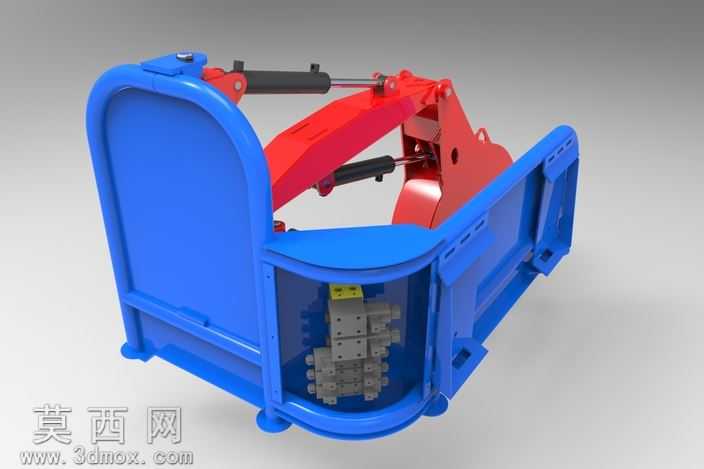

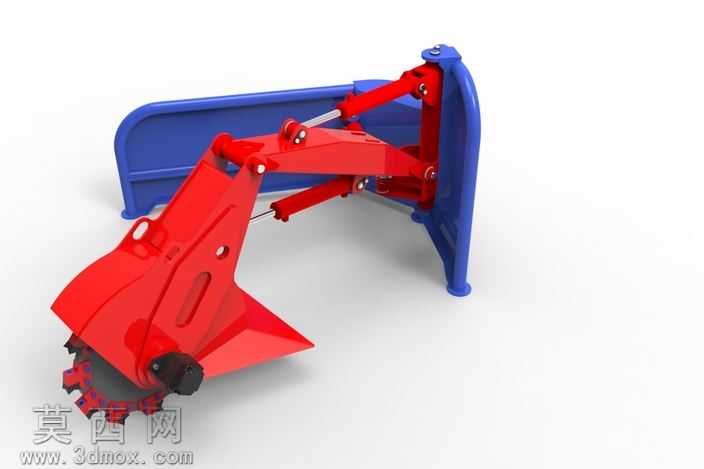

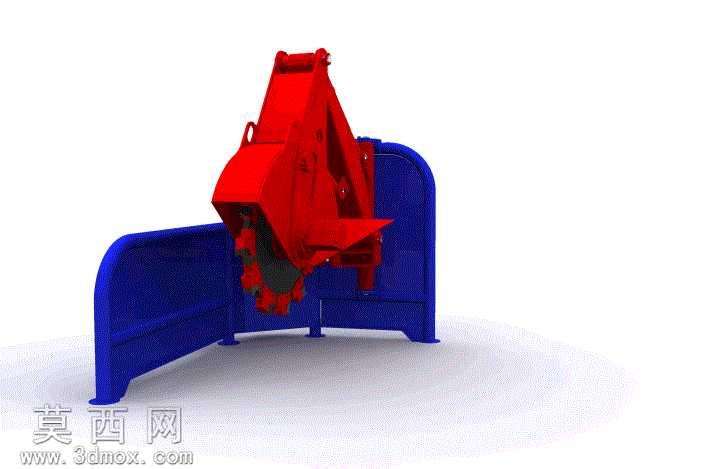

本作品为悬挂式树桩打磨作业装置的三维设计方案，整体采用模块化建模思路完成全结构搭建，在三维建模过程中严格遵循机械设计的装配逻辑，对每一处连接结构、运动部件都做了精准的尺寸约束与配合校验，确保整体结构无干涉、运动逻辑符合实际作业需求。模型主体分为悬挂连接基座、液压驱动臂组、打磨作业头三个核心部分，其中悬挂基座采用高强度框架式结构设计，建模时对基座的安装孔位、支撑肋板都做了细节还原，材质设定为高强度工程结构钢，表面做了哑光蓝色喷塑材质渲染，还原实际农机具的漆面质感，基座的支撑脚结构做了加厚处理，能够承载作业时的反向冲击力，保证设备挂载后的结构稳定性。液压驱动臂组采用多组铰接式结构设计，共配置三组液压油缸构件，建模时对油缸的缸筒、活塞杆、铰接销轴都做了独立建模，油缸部件采用金属镀铬与缸筒烤漆的分层材质渲染，红色的臂架结构采用低饱和度的工业红漆面材质，表面添加了细微的颗粒质感模拟实际铸件的漆面效果，多组油缸的配合可实现臂架的升降、伸缩、角度偏转等多维度动作，能够灵活调整打磨头的作业位置，适配不同高度、不同位置的树桩打磨需求，铰接位置的销轴、限位结构都做了细节刻画，还原真实机械结构的装配细节。前端打磨作业头为设备核心功能部件，建模时对打磨转子的切削齿、防护壳体、连接法兰都做了精细化还原，切削齿采用高硬度耐磨合金钢材质渲染，齿部做了淬火后的深色金属质感处理，防护壳体采用与臂架一致的红色漆面材质，壳体前端的导料板做了倾斜角度设计，能够引导打磨产生的木屑向侧方排出，避免碎屑堆积影响作业。整体渲染采用影棚级柔光环境，对金属部件的反光、漆面的漫反射效果都做了参数调校，清晰展现各部件的结构层次与材质差异，设计过程中充分考虑了设备挂载适配性、作业灵活性与结构耐用性，各部件的连接位置都预留了标准安装接口，可适配多数常用的林业挂载动力平台，整体结构紧凑，运动行程覆盖常见树桩作业范围，能够高效完成林地残留树桩的打磨粉碎作业。
