龙门式双磨头高速磨削加工设备

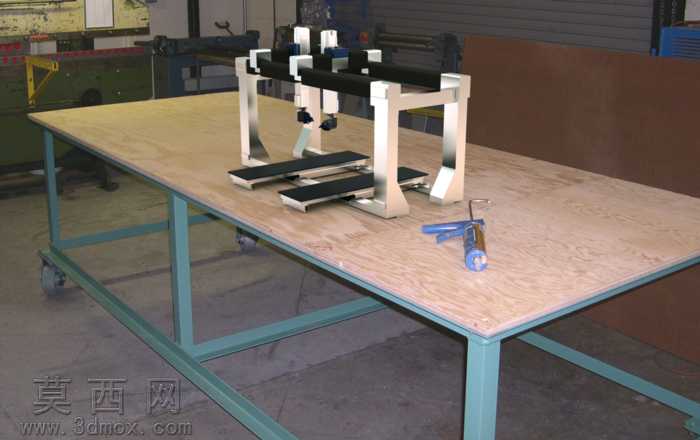

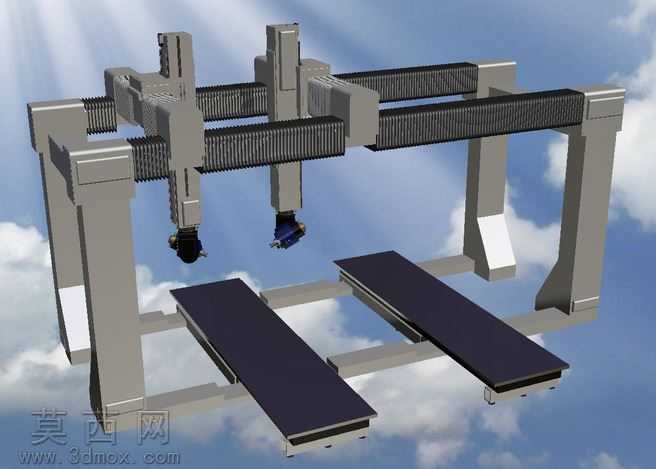

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循重型磨削设备的实际设计比例，对龙门框架、双磨削主轴单元、移动工作台等核心部件进行了精细化的特征构建。首先完成主体承载结构的建模，两侧立式支撑柱采用加厚方钢结构特征设计，顶部横向横梁采用一体化导轨安装面设计，建模时预留了导轨装配定位槽、丝杠安装座的精准特征，保证结构装配逻辑与实际设备完全一致。双磨头滑座部分采用对称式结构建模，每个滑座都独立配置了Z向进给导轨特征、主轴安装定位孔、磨头夹具装配位，两个磨头可独立沿横梁做横向进给运动，也可单独完成Z向的升降进给，建模时还原了滑座与横梁导轨的配合公差特征，保证运动结构的逻辑合理性。下方双工作台采用长条形平板结构设计，建模时添加了T型槽装夹特征、工作台底部的直线导轨滑块安装位、丝杠螺母连接座特征，两个工作台可独立沿床身纵向导轨做进给运动，配合双磨头实现交替上下料、连续磨削的加工逻辑。材质渲染阶段，对设备主体钢结构部分赋予哑光金属漆材质，还原工业设备的铸铁质感，导轨部分赋予高铬合金钢材质并添加磨削加工后的金属反光效果，磨头工作端添加砂轮的棕刚玉材质特征，工作台表面赋予耐磨发黑处理的材质质感，背景采用天空环境贴图完成场景渲染，整体视觉效果贴近真实工业设备的外观状态。设计思路围绕高效磨削加工需求展开，采用龙门式结构保证整体设备的刚性，双磨头对称布局可同时对两个工位的工件进行加工，也可针对大型工件实现双磨头协同磨削，双移动工作台的设计能够减少工件装夹的待机时间，大幅提升磨削加工的生产效率，建模过程中对所有运动部件的行程限位特征、管线排布空间都做了预留，完全符合重型磨削设备的实际设计规范，可用于设备结构展示、加工原理演示、方案评审等场景使用。
