3D打印机用MK8齿轮挤出送料结构

该结构是面向熔融沉积型3D打印设备开发的挤出端改造组件，核心作用是将原有MK8挤出机的摩擦送料模式转换为齿轮啮合送料模式，解决普通挤出机在输送柔性耗材、高填充耗材时出现的打滑、送料精度不足、回抽滞后等常见问题，适配桌面级FDM3D打印机的耗材输送工况，可覆盖PLA、ABS、TPU、PETG等多种主流打印耗材的稳定输送需求，在小尺寸桌面打印设备、DIY改装打印设备、教育类实训打印设备场景中均有较高的实用价值。

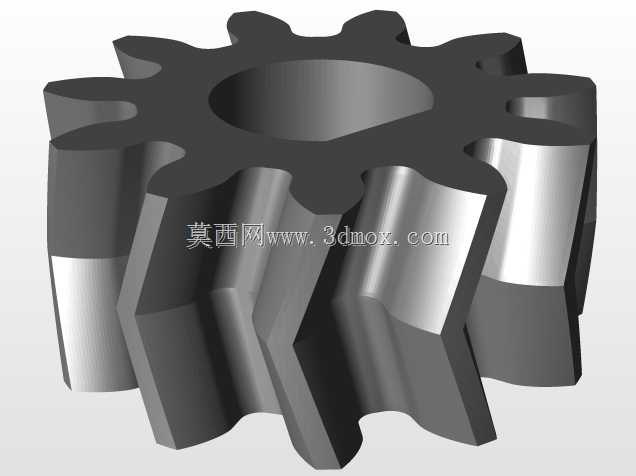

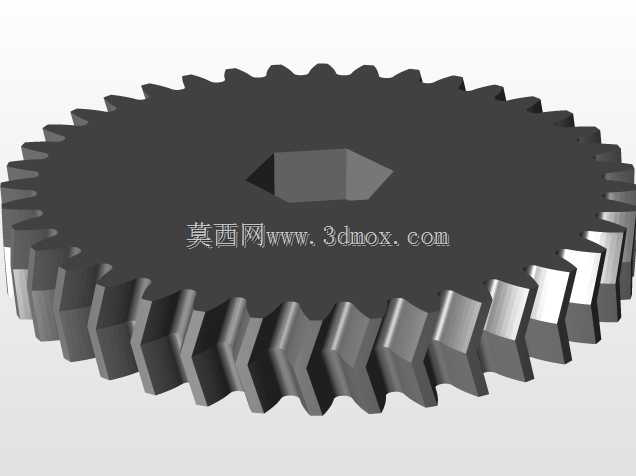

在实际打印作业过程中，该结构通过齿轮咬合的方式增大与耗材表面的接触摩擦力，避免耗材表面因摩擦轮长期磨损出现打滑凹陷，尤其在长时间连续打印、大流量高速打印工况下，能够保持恒定的送料压力，减少因送料不足导致的打印件缺料、层间结合不良、断料停机等故障，同时齿轮传动的刚性传动特性能够提升回抽动作的响应速度，减少打印过程中的拉丝、溢料缺陷，提升打印成品的表面质量与尺寸精度。

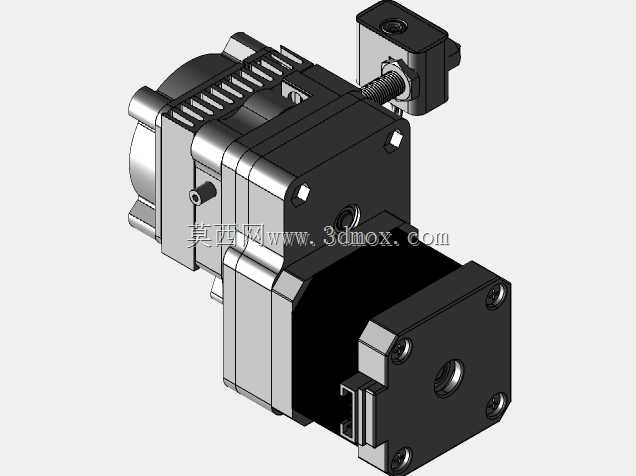

设计层面，该结构充分考虑了原有MK8挤出机的安装兼容性，无需大幅改动原有设备的安装位，可直接替换原有挤出机的送料组件完成改装。结构整体采用模块化堆叠设计，将步进电机安装位、齿轮传动腔、耗材导入通道、散热连接位整合为一体化装配体，各部件通过标准紧固件完成连接，其中选用的标准平头螺栓、圆柱头螺栓、锁紧螺母均为通用五金件，配套的深沟球轴承为传动部位提供稳定的回转支撑，降低齿轮转动过程中的径向窜动，保证送料齿轮的啮合间隙稳定。

安装边界方面，该结构整体外形紧凑，沿电机轴向的总长度适配原有挤出机的安装空间，侧向的散热鳍片结构预留了足够的散热风道间隙，不会与打印机的X轴运动滑台、打印头热端组件、自动调平传感器等周边部件产生运动干涉；耗材导入通道与原有MK8挤出机的进料口径保持一致，可直接适配通用的PTFE进料管，无需额外改装管路连接结构；电机安装孔位完全匹配42型步进电机的标准安装尺寸，用户可直接沿用原有设备的挤出电机完成装配，降低改装的配件成本与操作难度。
